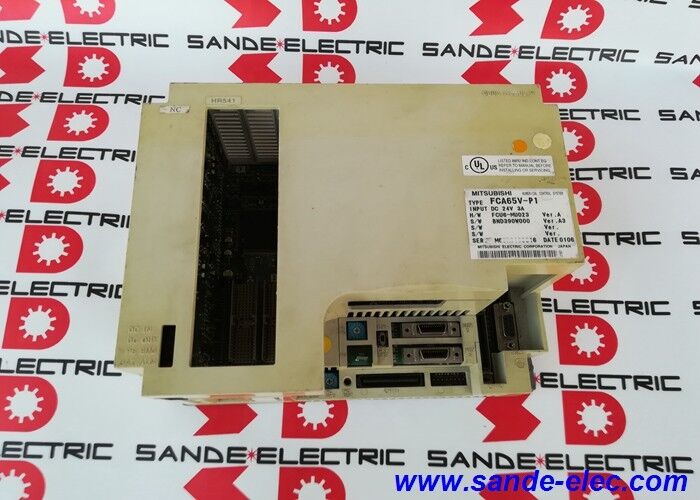

Utilisé FCA65V-P1 Mitsubishi Système hôte FCA65VP1

FCA65V-P1 ∙ Mitsubishi MELDAS 65V Système CNC carte d'accueil ∙ PCB d'accueil principal / Unité de commande MELDAS M65V / Pièce de rechange CNC ancienne

MELDAS 65V  Le système CNC utilisé par le FCA65V-P1

Le MELDAS 65V (M65V) faisait partie de la famille de contrôleurs CNC MELDAS de la série 60 de Mitsubishi Electric, une génération qui comprenait également les M64, M64A, M65 et M66.La série MELDAS 60 a été utilisée dans les centres d'usinage et les tours dans un large éventail de constructeurs de machines-outils, y compris Mazak (où les commandes MELDAS sont apparues dans les configurations MAZATROL), DMG Mori, Citizen, et beaucoup d'autres.

Au sein de chaque unité CNC MELDAS, la carte hôte du système est l'assemblage central de traitement.coordonne la commande de l'axe du servo et du fuseau à travers le réseau de communication optique, gère le bus interne vers les cartes auxiliaires et les unités d'E/S, et maintient l'interface de l'opérateur via la connexion d'affichage.Une carte d'accueil du système défaillante produit généralement une panne complète de l'unité NC. La machine s'arrête et ne redémarre pas indépendamment de l'état des autres composants., parce que le conseil d'administration est ce que tout le reste dépend.

La désignation "65V" dans le numéro de pièce identifie spécifiquement la carte comme étant l'hôte de la variante MELDAS 65V CNC.Le M65V et le M65 sont des systèmes CNC apparentés mais distincts. Les améliorations incorporées à l'architecture de servocommunication par rapport au M65 standardLe FCA65V-P1 est assorti à la variante 65V; le remplacement de la carte hôte par une variante MELDAS différente (M65, M64, M66) ne serait pas fonctionnellement compatible.

Principales spécifications

Rôle dans un système MELDAS 65 V

Un système CNC MELDAS 65 V est constitué de plusieurs cartes et unités interconnectées:

• L'hôte du système (FCA65V-P1):Le processeur principal et l'ensemble de commande de programme
• Les panneaux de servo-axe:Contrôle de l'axe pour chaque axe NC communiquant par SSCNET optique
• Les cartes d'E/S et les unités de base d'E/S:Les signaux d'interface de la machine (interrupteurs de limite, changeurs d'outils, liquide de refroidissement)
• Unité d'alimentation:Puissance interne de 24 VDC
• Affichage et clavier:Connexion au panneau de l'opérateur

Lorsque l'hôte du système tombe en panne, l'ensemble du système s'arrête car l'exécution du programme et la coordination entre les conseils d'administration proviennent de ce conseil.Le remplacement nécessite la pièce correspondante MELDAS 65V exacte il stocke les paramètres spécifiques au système et communique avec d'autres cartes en utilisant le protocole MELDAS 65V établi.

Scénarios d'application

Centre d'usinage avec commande MELDAS M65V:Un centre d'usinage multiaxe utilisant une unité NC MELDAS M65V développe une défaillance du système hôte.Le remplacement du FCA65V-P1 et le rechargement des paramètres NC (à partir des supports de sauvegarde ou de la documentation de sauvegarde de la machine) remettent la machine en service..

Le tournevis avec contrôle de broche et d'axe MELDAS M65V:De même que ci-dessus, la défaillance de la carte hôte arrête le NC. Le remplacement de l'hôte système, suivi de la restauration des paramètres et de la réinitialisation du servo, rétablit le fonctionnement.

Stock de rechange prévu pour les flottes MELDAS M65V:Les environnements de production avec plusieurs machines exécutant les commandes MELDAS M65V maintiennent un FCA65V-P1 en tant que pièce de rechange critique.et avoir un remplacement à portée de main élimine le temps d'attente pour l'approvisionnement.

Questions fréquentes

Q1: Le FCA65V-P1 est-il compatible avec le MELDAS M65 (sans le V)?

Le M65 et le M65V sont des systèmes CNC distincts avec des architectures de carte hôte différentes.Le FCA65V-P1 est spécifique au M65V la désignation V indique une conception différente de la servo communication par rapport au standard M65Le remplacement d'une carte hôte M65 par un système M65V (ou vice versa) ne produirait pas un système fonctionnel.

Q2: Quels paramètres doivent être enregistrés avant de remplacer le FCA65V-P1?

Avant le remplacement, tous les paramètres NC, les paramètres de la machine, les paramètres de servo et les programmes d'usinage stockés dans l'unité NC doivent être sauvegardés typiquement sur une cassette mémoire, sauvegarde en série RS-232C,ou autre stockage externeLa carte hôte de remplacement sera généralement désactivée; tous les paramètres doivent être restaurés avant que le système puisse fonctionner.Il s'agit de l'étape la plus critique dans le remplacement de la carte hôte. Une machine sans sa sauvegarde de paramètres ne peut être mise en service sans les spécifications originales du constructeur de la machine..

Q3: Le FCA65V-P1 nécessite-t-il une manipulation spéciale?

Oui Les cartes d'accueil du système MELDAS sont des dispositifs sensibles à l'électrostatique (ESD).et des emballages antistatiques pendant le transport et le stockage. Ne touchez pas directement les broches ou les composants des connecteurs de la carte. Conservez la carte dans son sac ESD jusqu'à immédiatement avant l'installation.

Q4: Quelles alarmes sur le MELDAS M65V indiquent une défaillance de la carte hôte?

Alarmes MELDAS au niveau du système indiquant une défaillance du processeur ou de l'hôte " ou des alarmes qui empêchent l' initialisation normale du NC Les alarmes qui apparaissent avant que le NC n'atteigne son état de préparation, en particulier celles qui empêchent l'initialisation du servo ou affichent les codes d'erreur de base du système, sont compatibles avec des défauts de carte hôte.Consultez le manuel d'alarme MELDAS 65V pour les codes d'alarme spécifiques pertinents pour la configuration de la machine installée..

Q5: Quel équipement de programmation ou d'essai est requis pour mettre en service le FCA65V-P1 de remplacement?

Après installation, the MELDAS system requires parameter restoration using either the NC unit's internal restore function (loading from memory cassette or backup media) or an external PC with MELDASMAGIC or equivalent software via RS-232CLe manuel d'entretien du constructeur de la machine-outil documente la séquence de mise en service, l'ordre des paramètres, le réglage des paramètres de servo,Initialisation de la position absolue qui doit être suivie après le remplacement de la carte hôte.
