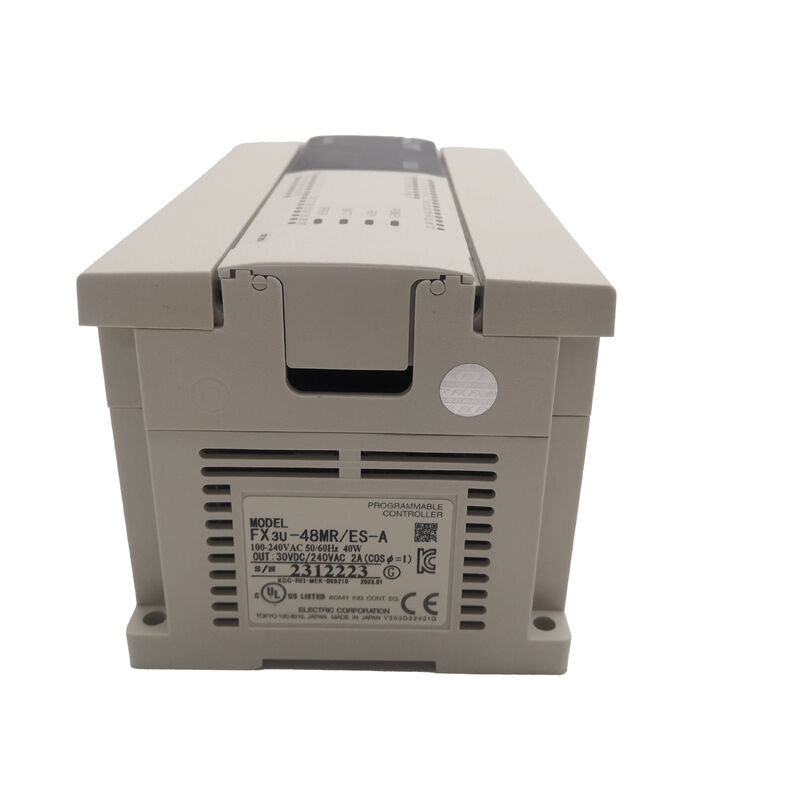

Unité principale d'API Mitsubishi FX3U-48MR/ES-A | Contrôleur compact à sortie relais 48 E/S

Présentation du produit

L'unité principale d'API Mitsubishi FX3U-48MR/ES-A est une unité principale d'API compacte mais très performante, conçue pour les systèmes d'automatisation industrielle qui nécessitent un contrôle fiable, une expansion flexible et des performances de sortie relais stables. Faisant partie de la série éprouvée MELSEC-F FX3U, ce contrôleur est bien adapté au contrôle de machines, aux équipements d'emballage, aux convoyeurs, aux systèmes d'assemblage et à un large éventail d'applications d'automatisation d'usine où la fiabilité et l'intégration pratique sont importantes.

Conçu pour les utilisateurs qui ont besoin d'un bon équilibre entre vitesse de traitement, E/S intégrées et extensibilité du système, ce modèle combine 24 entrées numériques et 24 sorties relais dans un boîtier compact tout en prenant en charge une croissance plus large du système grâce à des modules d'extension et des configurations d'E/S à distance. C'est un excellent choix pour les nouvelles installations et les projets de remplacement dans les environnements d'automatisation Mitsubishi existants.

Données techniques

Performances et application

Le FX3U-48MR/ES-A est conçu pour les utilisateurs qui ont besoin de plus qu'une logique de commutation de base. Avec 64K pas de mémoire programme, une exécution rapide des instructions et une architecture d'E/S évolutive, il convient aux applications qui exigent un contrôle réactif et de la place pour l'expansion du système. En pratique, cela signifie qu'il peut prendre en charge non seulement des séquences de machines simples, mais aussi des tâches d'automatisation plus avancées impliquant des temporisateurs, des compteurs, la communication et des configurations de contrôle distribuées.

Sa conception à sortie relais le rend particulièrement utile dans les applications où des types de charges mixtes sont impliqués ou lorsque les utilisateurs préfèrent la polyvalence de la commutation par relais dans les circuits de contrôle de machines. Dans le même temps, les Entrées 24 V CC à collecteur/à émetteur intégrées offrent une flexibilité pour les configurations de câblage de capteurs courantes utilisées dans les panneaux industriels.

Ce modèle est couramment utilisé dans :

• Machines d'emballage

• Systèmes de manutention

• Équipements de convoyage et de tri

• Postes d'assemblage et d'inspection

• Panneaux de contrôle d'automatisation d'usine à usage général

• Projets de mise à niveau et de remplacement pour les systèmes d'API Mitsubishi

Son encombrement réduit est également utile lorsque l'espace dans l'armoire est limité, tandis que l'extensibilité de la plateforme FX3U facilite la mise à l'échelle d'une machine sans modifier l'architecture de contrôle principale trop tôt dans le processus de conception.

Caractéristiques principales

• Unité principale d'API Mitsubishi FX3U compacte pour l'automatisation industrielle

• 48 points d'E/S au total avec 24 entrées numériques et 24 sorties relais

• Alimentation 100–240 V CA pour des environnements d'installation flexibles

• Entrées 24 V CC à collecteur/à émetteur pour une large compatibilité de capteurs

• Mémoire programme de 64K pas pour une logique de contrôle complexe

• Architecture extensible prenant en charge jusqu'à 384 points d'E/S avec configuration locale et distante

• Traitement rapide avec une vitesse d'instruction de base de 0,065 µs

• Communication RS-422 intégrée et connectivité USB en option

• Convient pour l'intégration dans les armoires de contrôle, le remplacement et la mise à niveau des machines

Pourquoi choisir le FX3U-48MR/ES-A

Pour de nombreux acheteurs, la valeur de cette API réside dans son équilibre. Elle offre plus de capacités que les contrôleurs compacts d'entrée de gamme, tout en restant suffisamment simple pour une utilisation industrielle quotidienne. Le nombre d'E/S intégrées est pratique, les sorties relais sont polyvalentes et la plateforme est suffisamment extensible pour prendre en charge les changements futurs de machines sans forcer une refonte complète.

Cela fait du FX3U-48MR/ES-A une option solide pour les constructeurs de machines, les équipes de maintenance et les acheteurs de pièces qui ont besoin d'un contrôleur capable de gérer les exigences de production réelles tout en restant familier, réparable et facile à intégrer dans les systèmes existants basés sur Mitsubishi.

FAQ

Q1 : Quel type d'API est le Mitsubishi FX3U-48MR/ES-A ?

R : Le FX3U-48MR/ES-A est une unité principale d'API compacte de la série MELSEC-F FX3U de Mitsubishi Electric. Il est conçu pour les applications d'automatisation industrielle et combine 24 entrées numériques avec 24 sorties relais, ce qui lui donne un total de 48 points d'E/S intégrés. Cela le rend adapté à un large éventail de tâches de contrôle de machines et d'automatisation d'usine où une gestion fiable des signaux et une commutation de charge flexible sont requises.

Q2 : Quelle alimentation le FX3U-48MR/ES-A utilise-t-il ?

R : Cette API utilise une alimentation CA de 100–240 V CA, avec une plage de tension admissible de 85–264 V CA et une fréquence de 50/60 Hz. Cette plage d'entrée la rend pratique pour de nombreux environnements d'alimentation industrielle et simplifie l'intégration dans les panneaux où une alimentation de contrôle CA est déjà disponible.

Q3 : Les sorties sont-elles relais ou transistors ?

R : Le FX3U-48MR/ES-A utilise des sorties relais. Il fournit 24 points de sortie relais intégrés, avec des charges de sortie allant jusqu'à 30 V CC ou 240 V CA, et un maximum de 2 A par point de sortie. Les modèles à sortie relais sont souvent choisis lorsque les utilisateurs ont besoin d'une compatibilité de charge plus large ou préfèrent la commutation mécanique pour les applications de contrôle de machines.

Q4 : Cette API peut-elle être étendue ?

R : Oui. Le FX3U-48MR/ES-A est une API extensible. Les informations officielles sur le produit indiquent une prise en charge de jusqu'à 256 points d'E/S locaux et jusqu'à 384 points d'E/S locaux plus distants, selon la configuration du système. Cela offre aux utilisateurs une voie de mise à niveau pratique lorsque la machine dépasse les 48 points d'E/S intégrés.

Q5 : Le FX3U-48MR/ES-A convient-il aux projets de remplacement et de mise à niveau ?

R : Oui, c'est souvent un excellent choix pour les projets de remplacement, de mise à niveau et de mise à niveau des panneaux de contrôle, en particulier dans les systèmes déjà construits autour des API de la série FX de Mitsubishi. Sa combinaison de taille compacte, de sorties relais, d'entrée d'alimentation CA, d'architecture extensible et des capacités établies de la plateforme FX3U en fait une solution pratique pour restaurer ou améliorer le contrôle des machines sans passer à une famille de contrôleurs complètement différente. Les acheteurs doivent toujours vérifier les exigences d'E/S, la méthode de câblage et la compatibilité du système avant l'installation.
