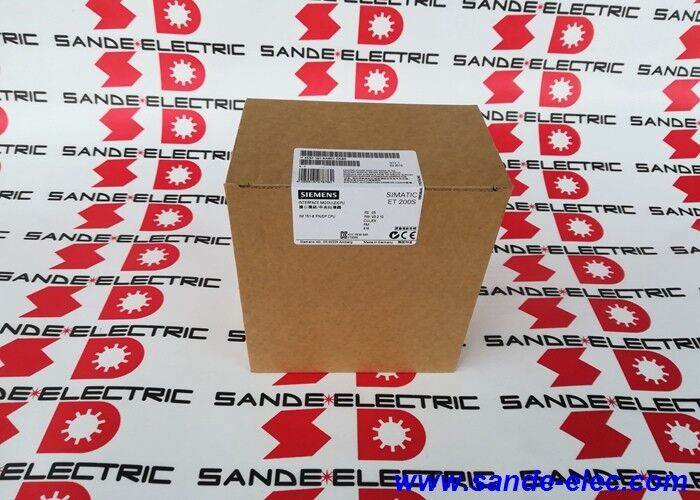

Siemens 6ES7151-8AB01-0AB0 ET 200S IM151-8 PN/DP CPU

Vue d'ensemble

Le 6ES7151-8AB01-0AB0 est une SIMATIC ET 200S IM151-8 PN/DP CPU, positionnée comme une CPU au sein de l'environnement d'E/S distribuées ET 200S plutôt que comme une simple tranche d'interface distante.

Les données publiées par Siemens le décrivent comme un modèle de pièce de rechange avec 192 Ko de mémoire de travail, une interface PROFINET intégrée avec trois ports RJ45, du alimentation 24 V DC, et l'utilisation d'une carte mémoire Micro.

La même fiche technique indique la version du firmware V3.2 et le statut fonctionnel matériel 01 pour ce code.

Ce qui rend cette unité particulièrement utile, c'est la façon dont elle combine le facteur de forme des E/S distribuées avec la capacité de contrôle au niveau de la CPU.

Dans la conception pratique de l'automatisation, cela offre aux utilisateurs une voie compacte vers le contrôle décentralisé des machines sans avoir à passer à une CPU de rack plus grande dans chaque armoire.

Une unité comme celle-ci est particulièrement attrayante là où une station distante a besoin d'intelligence locale, de communication réseau et d'intégration directe dans un environnement PROFINET en même temps. Il s'agit d'une déduction d'ingénierie basée sur l'identité de CPU du modèle, le PROFINET intégré à trois ports et le rôle système ET 200S.

Données techniques

Valeur d'application

Le 6ES7151-8AB01-0AB0 convient bien aux sections de machines distribuées, aux skids d'équipement modulaires, aux armoires de contrôle décentralisées et aux stations d'automatisation basées sur ET 200S où un contrôle local compact est préféré à un nœud d'E/S purement passif.

Les données Siemens montrent que l'unité peut agir comme un contrôleur IO, prend en charge jusqu'à 128 appareils IO connectables, et fournit des communications PROFINET avec jusqu'à trois ports RJ45, ce qui la rend pertinente dans les systèmes où plusieurs appareils de terrain et une architecture décentralisée doivent coexister.

Elle est également précieuse dans le support du cycle de vie. Parce que le produit est répertorié comme pièce de rechange et qu'il dispose toujours d'une fiche technique complète, il est particulièrement pertinent pour les utilisateurs qui maintiennent des installations ET 200S/IM151 existantes plutôt que de démarrer une nouvelle norme autour de matériel plus ancien.

Dans ces situations, conserver la même famille de CPU peut préserver la compatibilité d'ingénierie et réduire la quantité de refonte du réseau et du matériel nécessaire après le remplacement.

Il s'agit d'une déduction d'ingénierie basée sur la désignation de pièce de rechange et les capacités détaillées publiées de la CPU.

Perspective de remplacement et de sélection

Pour les travaux de remplacement, ce modèle doit être assorti par le type de CPU, le rôle PROFINET, la classe de mémoire et la position du système ET 200S, pas seulement par l'étiquette ET 200S. Les acheteurs doivent vérifier le numéro de pièce installé, le besoin de la CPU IM151-8 PN/DP, l'environnement logiciel d'ingénierie, l'exigence MMC et l'architecture PROFINET/DP existante. Sur les plateformes de contrôle distribuées, ces détails affectent directement la façon dont l'unité s'intégrera au réseau et à la structure du programme d'origine de la machine.

Il s'agit d'une recommandation d'ingénierie basée sur la fiche technique Siemens pour ce numéro de pièce exact.

FAQ

Q1 : Quel type de produit est le 6ES7151-8AB01-0AB0 ?
Il s'agit d'une CPU ET 200S IM151-8 PN/DP, ce qui signifie qu'il s'agit d'une unité de contrôle de niveau CPU à l'intérieur de la plateforme d'E/S distribuées ET 200S, et non pas seulement d'un module d'interface passif.

Q2 : Qu'est-ce qui rend cette unité utile dans l'automatisation décentralisée ?
Sa valeur réside dans la combinaison de la capacité de CPU locale, du PROFINET intégré avec trois ports RJ45, et d'un facteur de forme ET 200S compact.

En pratique, cela permet de prendre en charge les architectures de contrôle décentralisées sans un grand contrôleur de rack à chaque station.

Il s'agit d'une déduction d'ingénierie basée sur les fonctionnalités CPU et PROFINET publiées.

Q3 : Quelles applications conviennent le mieux à ce modèle ?
Il convient aux stations de machines distribuées, aux skids modulaires, aux armoires d'automatisation à distance et aux systèmes décentralisés basés sur ET 200S où l'intelligence locale et la connectivité réseau sont toutes deux requises.

Il s'agit d'une déduction d'ingénierie basée sur son identité de CPU et sa capacité de contrôleur IO publiée.

Q4 : Pourquoi les trois ports RJ45 sont-ils importants ?
Parce qu'ils prennent en charge l'architecture PROFINET intégrée et offrent à l'unité une flexibilité de réseau pratique au sein des systèmes décentralisés.

Lors des projets de remplacement, la préservation de la même configuration réseau peut être aussi importante que la correspondance de la taille de la mémoire.

Il s'agit d'une déduction d'ingénierie basée sur l'interface PROFINET intégrée à trois ports publiée.

Q5 : Que faut-il vérifier avant de commander ?
Vérifiez le numéro de pièce installé, le rôle de la station ET 200S, la fonction CPU requise, l'exigence MMC et la configuration d'ingénierie PROFINET/DP existante.

Ces vérifications sont généralement plus importantes que la similitude générale de la famille sur les CPU distribuées.
