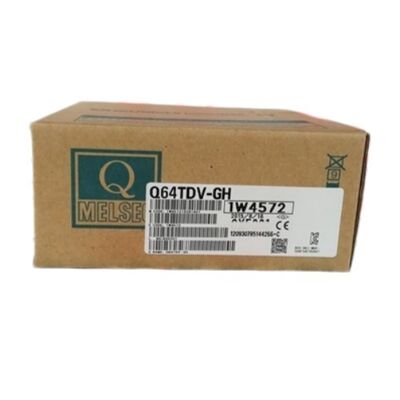

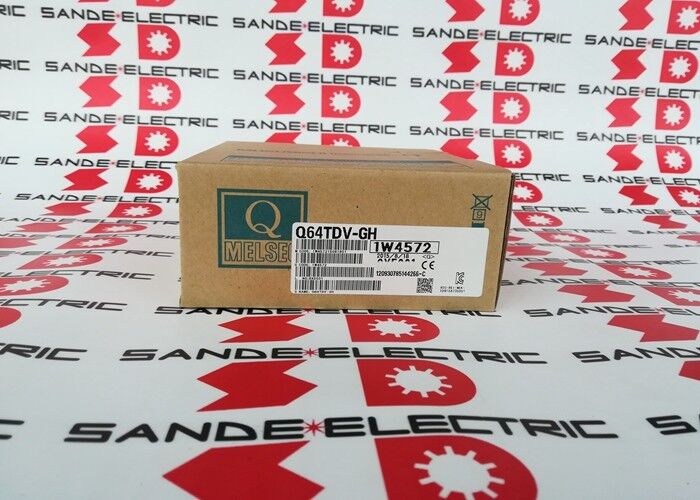

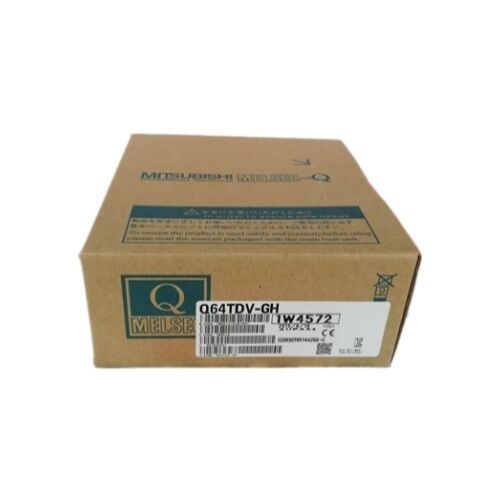

Nouveau module PLC MITSUBISHI Q64TDV-GH en boîte Q64TDVGH

Mitsubishi Q64TDV-GH | Thermocouple isolé par canal MELSEC-Q / Module d'entrée micro tension — 4 canaux / Types BRSKTEJN / ±100 mV / 40 ms/ch / Rupture de fil / CE

Deux modes de mesure dans un seul module

Le Q64TDV-GH répond à deux besoins de mesure distincts à partir du même emplacement à 4 canaux.

Entrée de température du thermocouple :Se connecte directement à l'un des huit types de thermocouples standard : B, R, S, K, T, E, J ou N. Le module gère la compensation de soudure froide en interne, donc aucun circuit de soudure froide externe n'est requis. La température mesurée devient une valeur binaire signée de 16 bits mise à l'échelle ×10 (donc 25,4°C = 254 dans le mot numérique). La plage de température utilisable dépend du type de thermocouple : le type B couvre les températures les plus élevées ; les types T et K couvrent les gammes industrielles les plus courantes.

Entrée micro tension :Mesure les signaux dans la plage de -100 à +100 mV avec une impédance d'entrée de 2 MΩ ou plus. Cela ouvre le module à des types de signaux au-delà des thermocouples : cellules de pesée, jauges de contrainte, transducteurs de pression à faible sortie et autres capteurs basse tension en pont ou de précision qui seraient inférieurs à la plage des modules d'entrée analogiques standard ±10 V ou 4–20 mA.

Le résultat de la conversion est une valeur binaire signée 16 bits de -25 000 à +25 000, couvrant toute la plage de ± 100 mV avec une résolution fine.

Les deux modes fonctionnent en parallèle sur les 4 canaux : le canal 1 peut mesurer un thermocouple K tandis que le canal 2 lit un signal de microtension de cellule de charge, à partir d'un module dans un emplacement.

Spécifications clés

Isolation canal à canal – Pourquoi c'est important

De nombreux modules d'entrée analogiques partagent une masse de signal commune sur tous les canaux : les interférences entre canaux et les courants de boucle de masse peuvent corrompre les lectures lorsque les capteurs de terrain sont mis à la terre à des potentiels différents. Le Q64TDV-GH isole galvaniquement chaque canal de tous les autres canaux.

Dans les installations industrielles de mesure de la température, différents thermocouples sont souvent physiquement fixés à différentes structures métalliques (zones de four, cuves de réacteur, carters de moteur), chacune pouvant se trouver à un potentiel de terre différent. Sans isolation des canaux, les différences de potentiel entre ces structures apparaissent sous forme d'interférences de mode commun sur le signal. Avec l'isolation canal à canal, la mesure de chaque canal est électriquement indépendante, de sorte que les différences de potentiel entre les points de fixation des thermocouples ne corrompent pas les lectures des canaux adjacents.

Le même principe s'applique aux mesures de microtension à partir de jauges de contrainte dans le cadre de la surveillance de charge multipoint : chaque circuit en pont peut faire référence à un point de masse différent sur la structure de la machine.

Scénarios d'application

Contrôle de la température de la zone du four :Quatre thermocouples de type K connectés au Q64TDV-GH surveillant des zones de chauffage séparées. L'isolation des canaux empêche les boucles de masse entre zones d'apparaître comme des erreurs de mesure de température. La détection de rupture de fil alerte si une connexion de capteur échoue en cours de processus.

Surveillance de déformation/charge multipoint :Cellules de pesée sur quatre stations d'outillage de presse mesurées sous forme de signaux de microtension (plage de ± 100 mV). L'isolation des canaux empêche la diaphonie mécanique sur le circuit de mesure de corrompre les lectures de charge individuelles.

Thermocouple mixte et micro tension :Deux canaux de lecture des entrées thermocouple (température du processus) ; deux canaux lisant des transducteurs de pression à faible débit (sortie ± 50 mV). Un module gère simultanément les deux types de capteurs sans matériel supplémentaire.

FAQ

Q1 : Quelle est la différence entre le Q64TDV-GH et le Q64TD ?

Les deux sont des modules d'entrée thermocouple MELSEC-Q à 4 canaux isolés avec la même couverture de type thermocouple. Le Q64TDV-GH ajoute une capacité d'entrée micro tension (± 100 mV par canal) que le Q64TD ne possède pas. Le GH prend également en charge une mesure de microtension de plus grande précision avec une sortie binaire signée 16 bits dans la plage de -25 000 à +25 000. Choisissez le Q64TDV-GH lorsque les signaux micro-tension (cellules de pesée, jauges de contrainte) doivent être mesurés à côté de thermocouples, ou lorsque l'entrée micro-tension est la seule exigence.

Q2 : Comment la compensation de soudure froide est-elle gérée sur le Q64TDV-GH ?

Le module comprend un canal de compensation de soudure froide interne qui surveille en permanence la température aux bornes de connexion du thermocouple sur le module. Tous les calculs de mesure de thermocouple appliquent automatiquement cette compensation pour produire la valeur de température mesurée correcte. Aucune référence de soudure froide externe ou circuit de compensation n'est requis lors de l'utilisation du module avec un câblage de thermocouple standard. La compensation de soudure froide s'applique uniquement aux voies en mode d'entrée thermocouple, et non aux voies en mode d'entrée micro tension.

Q3 : Les canaux individuels peuvent-ils basculer indépendamment entre les modes d’entrée thermocouple et microtension ?

Oui. Chaque canal est configuré indépendamment pour une entrée de thermocouple ou de microtension à l'aide des paramètres de commutateur du module de fonction intelligent dans GX Developer ou GX Works2. Les paramètres du commutateur attribuent le type d'entrée par canal. Un canal configuré pour une entrée de microtension n'effectuera pas de compensation de soudure froide ni de linéarisation de thermocouple — il rapporte le signal brut de ± 100 mV sous la forme d'une valeur numérique de ± 25 000.

Q4 : Qu'arrive-t-il à la valeur de sortie du Q64TDV-GH si une tension d'entrée dépasse ±100 mV ?

La plage d'entrée spécifiée du module est de ±100 mV, avec une protection maximale absolue de ±5 V. Les signaux inférieurs à ± 5 V n'endommageront pas le module, mais les mesures supérieures à ± 100 mV seront signalées à la limite supérieure ou inférieure de la plage de sortie numérique (± 25 000). Tout signal dépassant ± 5 V risque d'endommager le matériel du circuit d'entrée. Utilisez un conditionnement ou une protection de signal approprié si les signaux de terrain peuvent dépasser ± 100 mV dans des conditions de défaut.

Q5 : Combien de modules Q64TDV-GH peuvent être installés dans un système MELSEC-Q ?

Le Q64TDV-GH occupe 16 points d'E/S dans l'affectation d'E/S du processeur Q et compte comme une unité d'E/S spéciale. Le système MELSEC-Q autorise jusqu'à 10 unités d'E/S spéciales du même type (numéros d'unité 0 à 9). Jusqu'à 10 modules Q64TDV-GH peuvent coexister dans un seul système Q, fournissant jusqu'à 40 canaux de mesure de thermocouples ou de microtension isolés, sous réserve du budget d'alimentation total de la configuration du système.
