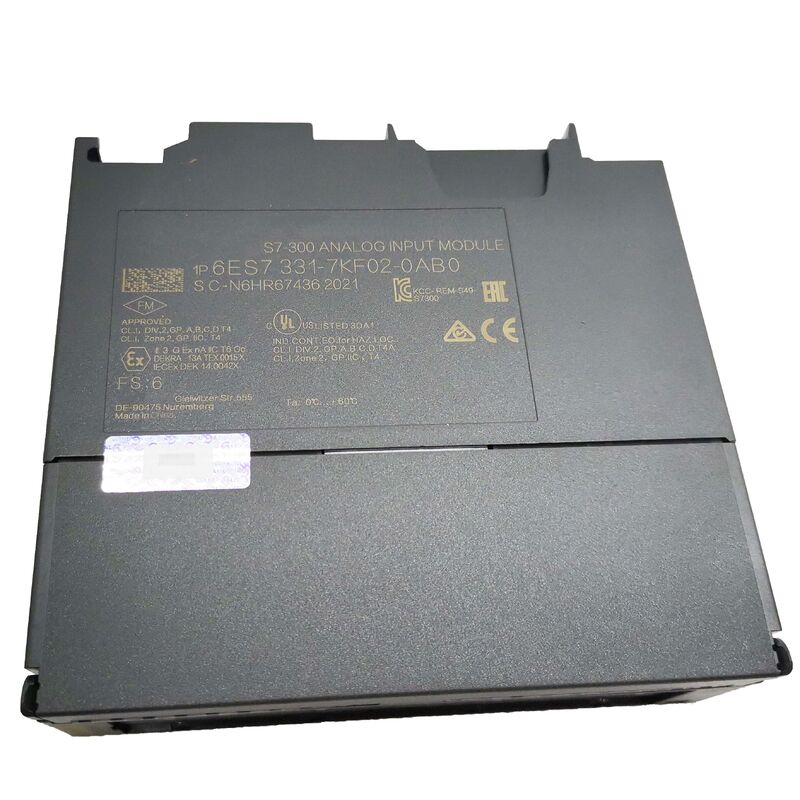

Siemens 6ES7331-7KF02-0AB0 | Module d'entrée analogique SIMATIC S7-300 SM 331 — 8 canaux isolés, sélectionnable 9/12/14 bits, tension / courant / thermocouple / RTD, diagnostic, 20 pôles

Présentation

Le Siemens 6ES7331-7KF02-0AB0 est l'un des modules d'entrée analogique les plus polyvalents et les plus utilisés du portefeuille SIMATIC S7-300.

Le SM 331 AI 8×12 bits fait quelque chose que la plupart des modules d'entrée analogique du marché ne font pas : il gère quatre catégories de signaux entièrement différentes — tension, courant, thermocouple et résistance/RTD — sur le même module, chaque groupe de canaux étant configurable indépendamment via les paramètres STEP 7.

Un seul module de 40 mm de large dans le rack S7-300 peut lire simultanément des transmetteurs de pression à 4–20 mA sur les canaux 1 et 2, un débitmètre à 0–10 V sur le canal 3, des capteurs de température à thermocouple sur les canaux 5–6, et des éléments de température RTD Pt100 sur les canaux 7–8. Pas d'adaptateurs matériels supplémentaires, pas de modules spécialisés séparés, pas de câblages complexes — il suffit de configurer les paramètres du groupe de canaux pour correspondre aux types d'instruments de terrain.

Cette capacité multi-types est une conséquence directe de l'architecture ADC d'intégration du module combinée à un conditionnement de signal frontal programmable.

Le type de mesure de chaque canal d'entrée est défini par logiciel (configuration matérielle STEP 7), et le module ajuste son impédance d'entrée interne, sa mise à l'échelle et son algorithme de conversion en conséquence.

Les canaux thermocouple appliquent la courbe de linéarisation non linéaire appropriée (correction du coefficient Seebeck) pour convertir le signal millivolt en une unité d'ingénierie de température ; les canaux RTD appliquent soit l'équation de Callendar-Van Dusen pour la linéarisation Pt100, soit le polynôme approprié pour Ni100, en tenant compte automatiquement de la relation résistance-température non linéaire.

Le programmeur lit des entiers standard de 16 bits à partir de l'image de processus du module — déjà mis à l'échelle en degrés Celsius ou dans l'unité d'ingénierie configurée — sans implémenter de traitement de signal dans le programme utilisateur.

Spécifications clés

Résolution vs. Vitesse de conversion — Le compromis 9/12/14 bits

La résolution du SM 331 n'est pas une spécification fixe — c'est un paramètre programmable qui détermine la vitesse de conversion pour chaque paire de canaux.

Le principe d'intégration de l'ADC signifie que des temps d'intégration plus longs produisent des conversions plus précises (résolution plus élevée), tandis que des temps d'intégration plus courts sacrifient la résolution pour des mises à jour plus rapides. Comprendre ce compromis est essentiel pour configurer correctement le module :

9 bits (intégration de 2,5 ms) : Le réglage le plus rapide — utile lorsque la dynamique du processus est rapide et que la précision de la mesure est secondaire.

La résolution de 9 bits (512 pas sur toute la plage d'entrée) donne une résolution d'environ 20 mV sur une entrée ±5 V, ce qui est grossier selon les normes de contrôle de processus.

Les applications pour ce réglage sont inhabituelles dans la mesure de processus à l'état stable, mais peuvent s'appliquer aux scénarios de contrôle de machines à cycle rapide où une valeur analogique approximative est mise à jour rapidement.

12 bits (intégration de 16,67 ms ou 20 ms) : Le réglage standard pour la plupart des applications de contrôle de processus, correspondant respectivement à un rejet de bruit de 50 Hz et 60 Hz.

La résolution de 12 bits (4096 pas) donne une résolution d'environ 2,5 mV sur une entrée ±5 V — plus que suffisant pour la précision typique de ±0,5 % des boucles de courant 4–20 mA et des transmetteurs industriels.

Le rejet de bruit à 50 Hz ou 60 Hz d'intégration est critique : ces fréquences sont exactement les interférences du secteur AC qui se couplent dans le câblage des instruments de terrain, et l'intégration sur exactement un cycle du secteur annule la composante AC dans le résultat de l'ADC.

14 bits (intégration de 100 ms) : La plus haute résolution, correspondant à un rejet de bruit de 10 Hz.

Le mode 14 bits (16384 pas, environ 0,6 mV de résolution sur ±5 V) est utilisé pour les mesures de thermocouple et de RTD où les niveaux de signal sont en millivolts et la précision de la mesure de la dérive thermique est plus importante que la vitesse de mise à jour.

Les processus de température évoluent suffisamment lentement pour qu'un temps de conversion de 100 ms soit tout à fait acceptable.

Isolation optique — Pourquoi c'est important dans les environnements industriels

L'isolation optique du SM 331 entre les circuits de terrain et le fond de panier S7-300 n'est pas une caractéristique marketing — c'est une nécessité technique dans de nombreux environnements d'installation. Sans isolation, le retour du signal de chaque instrument de terrain (référence 0V) est connecté à la masse du fond de panier de l'automate via le câblage d'entrée du module.

Dans une grande installation où les instruments de terrain sont répartis sur le site de l'usine, différents points de mise à la terre peuvent être à des potentiels différents en raison de boucles de masse — chemins de courant formés par la combinaison des masses des châssis des appareils de terrain, des blindages de câbles et de la structure métallique du bâtiment.

Ces différences de potentiel de masse apparaissent comme des tensions de mode commun à travers l'entrée différentielle du module analogique et corrompent la mesure.

L'isolation optique rompt ce chemin de tension de mode commun : le signal de terrain traverse le câblage de terrain vers l'électronique numérique via une barrière lumineuse, sans connexion conductrice.

Les tensions de mode commun jusqu'à la tension d'isolement nominale (250 V AC) entre le circuit de terrain et le fond de panier de l'automate sont bloquées par la barrière optique et n'affectent pas la mesure.

Dans les installations avec des variateurs de fréquence, des démarreurs de moteur et des appareils de terrain couplés par transformateur sur une infrastructure de câble partagée, l'isolation optique fait la différence entre des mesures stables et précises et une dérive de valeur analogique et un bruit inexpliqués.

Entrée thermocouple — Linéarisation et compensation de soudure froide

La mesure par thermocouple présente deux défis que le SM 331 gère en interne. Premièrement, la tension Seebeck générée par un thermocouple est non linéaire — un thermocouple de type K générant 41,269 mV à 1000°C mais seulement 20,644 mV à 500°C, et non 20,635 mV comme le prédirait un modèle purement linéaire.

Le SM 331 applique la table de linéarisation ITS-90 appropriée pour chaque type de thermocouple configuré (E, J, K, L, N), convertissant la lecture millivolt brute directement en température sans aucune programmation requise dans le code utilisateur S7-300.

Deuxièmement, les mesures par thermocouple nécessitent une compensation de soudure froide : la tension Seebeck correspond à la différence de température entre la soudure chaude (au point de mesure du processus) et la soudure froide (où le fil du thermocouple se connecte à l'instrument).

Le SM 331 mesure la température à ses propres bornes (la soudure froide) à l'aide d'un capteur de température interne, et ajoute cette compensation à la tension Seebeck mesurée pour produire la température absolue de la soudure chaude.

Cette compensation interne est précise lorsque le SM 331 est à une température uniforme et connue — dans une armoire de commande bien gérée à 20–40°C ambiant, la compensation interne est adéquate pour la plupart des exigences de contrôle de processus.

Pour une précision de niveau laboratoire, une boîte de compensation de soudure froide externe fournit une mesure de la température de la jonction de référence au point de connexion des fils.

Surveillance de coupure de fil et capacités de diagnostic

Le SM 331 fournit une surveillance active de coupure de fil sur les canaux configurés. Pour les boucles de courant 4–20 mA, un signal inférieur à 3,6 mA (inférieur à la ligne de base normale de 4 mA à zéro vivant) indique un fil coupé, un transmetteur défaillant ou un capteur non alimenté — le module détecte cette condition et génère une interruption de diagnostic.

Pour les entrées thermocouple, le module applique un petit courant de polarisation et surveille l'impédance d'entrée — un thermocouple en circuit ouvert (fil coupé ou jonction défaillante) est détecté et signalé.

Pour les entrées de tension, la détection de coupure de fil n'est pas significative (une entrée de tension flottante en circuit ouvert lit une valeur indéterminée, pas un indicateur de défaut spécifique).

Ces diagnostics sont communiqués via le mécanisme d'interruption de diagnostic du S7-300 : lorsqu'une coupure de fil est détectée, le SM 331 déclenche une interruption qui active l'OB82 dans le programme de l'automate S7-300.

Le bloc d'organisation OB82 reçoit les informations de diagnostic, y compris le numéro de canal et le type de défaut, et le programmeur peut écrire l'OB82 pour générer une alarme, enregistrer l'événement ou substituer une valeur de repli sûre pour le canal défaillant dans le programme de contrôle.

Cette notification automatique de défaut est beaucoup plus robuste que l'interrogation de chaque canal pour des valeurs hors plage — elle fournit une notification immédiate quelle que soit la fréquence de balayage du CPU et garantit qu'aucun événement de défaut ne passe inaperçu, même pendant les périodes de forte charge du CPU.

FAQ

Q1 : Combien de canaux peuvent être actifs simultanément, et différentes paires de canaux peuvent-elles utiliser différents types de mesure sur le même module ?

Les huit canaux peuvent être actifs simultanément — le SM 331 convertit tous les canaux activés cycliquement, pas un par un de manière sélectionnable. Cependant, les canaux sont regroupés par paires (canaux 0–1, 2–3, 4–5, 6–7), et tous les canaux d'une paire doivent être configurés avec le même type de mesure et la même résolution.

Cela signifie que vous pouvez avoir : les canaux 0–1 configurés pour un courant 4–20 mA (12 bits), les canaux 2–3 pour une tension ±10 V (12 bits), les canaux 4–5 pour un thermocouple de type K (14 bits), et les canaux 6–7 pour un RTD Pt100 (14 bits) — le tout fonctionnant simultanément sur le même module.

La seule contrainte est le regroupement par paires — les deux canaux d'une paire partagent la même configuration. Cette architecture à quatre paires, configurable indépendamment, est ce qui rend le SM 331 si polyvalent : un seul module gère la plupart de la diversité des signaux qu'une installation d'usine de processus présente typiquement.

Q2 : Comment le principe de conversion par intégration permet-il la suppression des interférences, et quel temps d'intégration doit être sélectionné pour les systèmes d'alimentation 50 Hz par rapport aux systèmes 60 Hz ?

L'ADC à intégration (double pente) fonctionne en chargeant un condensateur avec le signal d'entrée pendant un intervalle de temps fixe (le temps d'intégration), puis en mesurant le temps nécessaire pour décharger le condensateur à un taux de référence.

Toute interférence AC qui complète exactement un nombre entier de cycles pendant le temps d'intégration ne contribue aucune charge nette au condensateur — ses demi-cycles positifs sont annulés par ses demi-cycles négatifs.

Ceci est appelé suppression synchrone des interférences. Pour le secteur AC 50 Hz (prévalent en Europe, Asie, Australie), la sélection d'un temps d'intégration de 20 ms garantit l'intégration d'exactement un cycle complet de 50 Hz, annulant les interférences à la fréquence du secteur.

Pour le secteur AC 60 Hz (Amérique du Nord, certaines parties de l'Asie et de l'Amérique du Sud), la sélection de 16,67 ms garantit l'intégration d'exactement un cycle complet de 60 Hz.

La sélection d'un temps d'intégration incorrect pour la fréquence du secteur local entraîne une dégradation significative du rejet de bruit — l'interférence n'est plus annulée de manière synchrone.

Le réglage 50 Hz est le plus courant mondialement ; le 60 Hz doit être explicitement spécifié pour les installations nord-américaines.

Le réglage 400 Hz (2,5 ms) n'offre aucune suppression significative du secteur et est destiné aux mesures dynamiques à haute vitesse, pas aux variables de processus à l'état stable.

Q3 : Quelle est la longueur maximale du câble pour les connexions thermocouple et 4–20 mA au SM 331, et quel type de câble est recommandé ?

Pour les connexions thermocouple, le câble est le fil d'extension thermocouple ou le câble de compensation — un câble spécial avec des conducteurs en alliage identique (ou alliage thermoélectriquement équivalent) au thermocouple lui-même.

Un câble en cuivre standard ne peut pas être utilisé pour les connexions thermocouple car toute jonction en cuivre dans le circuit thermocouple crée une jonction thermoélectrique supplémentaire qui introduit une erreur de mesure.

Le câble d'extension thermocouple doit être blindé pour rejeter les interférences électromagnétiques, et le blindage doit être mis à la terre à une seule extrémité (généralement à l'extrémité du SM 331) pour éviter de créer des boucles de masse.

La longueur maximale du câble pour les connexions thermocouple est généralement limitée par la résistance du câble — le SM 331 accepte des résistances de source allant jusqu'à plusieurs kilohms sans dégradation significative de la précision.

Pour les boucles de courant 4–20 mA, la boucle fonctionne sur le principe que l'amplitude du courant est indépendante de la résistance du câble jusqu'à la limite de la tension de conformité de la boucle. Un câble d'instrumentation standard à paire torsadée blindée (Belden 8760 ou équivalent) de 18–22 AWG est typique.

La boucle peut fonctionner sur des centaines de mètres de câble sans dégradation du signal, sous réserve que la résistance totale de la boucle soit dans les spécifications de tension de conformité de l'émetteur.

Q4 : Comment le SM 331 est-il configuré dans STEP 7, et des interruptions matérielles pour violation de limite sont-elles disponibles sur ce module ?

Le SM 331 est configuré dans l'outil HW Config (Configuration matérielle) de STEP 7 en sélectionnant le module dans le catalogue matériel et en ouvrant son dialogue de paramètres.

Les paramètres de configuration comprennent : l'activation/désactivation des canaux pour chaque canal, le type de mesure (tension, courant, type de thermocouple, type de RTD) par paire de canaux, le temps d'intégration/résolution par paire de canaux, l'activation de l'interruption de diagnostic (surveillance de coupure de fil) et l'activation de l'interruption de processus avec des valeurs limites supérieure et inférieure configurables par canal.

Lorsque les interruptions de processus sont activées et qu'une valeur mesurée dépasse une limite configurée, le SM 331 génère une interruption matérielle qui déclenche l'OB40 dans le CPU. L'OB40 reçoit le numéro de canal et l'état de dépassement/sous-dépassement, permettant au programmeur de répondre immédiatement aux événements de limite de processus sans interrogation.

L'interruption de diagnostic (OB82, pour coupure de fil et défaut matériel) et l'interruption de processus (OB40, pour violation de limite) doivent être programmées dans l'application S7-300 — si l'OB40 ou l'OB82 ne sont pas présents dans le programme, le CPU passera en STOP lorsqu'une interruption du SM 331 se produit, car les interruptions non gérées sont traitées comme des erreurs fatales dans le système S7-300.

Q5 : Quelle est la différence entre le SM 331 7KF02-0AB0 et le SM 331 1KF00-0AB0 plus simple, et comment un ingénieur doit-il choisir entre les deux ?

Les deux modules partagent le même nombre de canaux (8) et le même facteur de forme physique (20 pôles, slot de rack S7-300 standard), mais diffèrent considérablement en termes de capacité et de coût.

Le 6ES7331-1KF00-0AB0 est le module d'entrée analogique 8 canaux non isolé et moins cher — il ne fournit pas d'isolation optique entre les circuits de terrain et le fond de panier, limitant son utilisation aux installations où tous les instruments de terrain partagent une référence de masse commune avec l'automate et où les problèmes de boucle de masse ne sont pas une préoccupation.

Il prend en charge la mesure de tension et de courant, mais pas nativement les entrées thermocouple ou RTD.

Le 6ES7331-7KF02-0AB0 (ce module) fournit une isolation optique complète, une résolution sélectionnable (9/12/14 bits) et une couverture complète des entrées tension, courant, thermocouple (E, J, K, L, N avec linéarisation matérielle) et RTD (Pt100, Ni100 avec linéarisation). La capacité supplémentaire a un coût plus élevé — le 7KF02 coûte environ deux fois plus cher que le 1KF00 dans des conditions normales de marché.

Le principe de sélection est le suivant : utiliser le 1KF00 pour les applications sensibles aux coûts où tous les signaux sont en tension ou en courant, où l'environnement d'installation est électriquement propre et où l'isolation des boucles de masse n'est pas requise.

Utiliser le 7KF02 lorsque des entrées thermocouple ou RTD sont présentes, lorsque l'installation comprend des variateurs de fréquence, de grands moteurs ou d'autres sources d'EMI, lorsque les instruments de terrain sont répartis sur le site avec différents points de mise à la terre, ou lorsque l'application de mesure exige la plus haute précision que la résolution de 14 bits offre.
