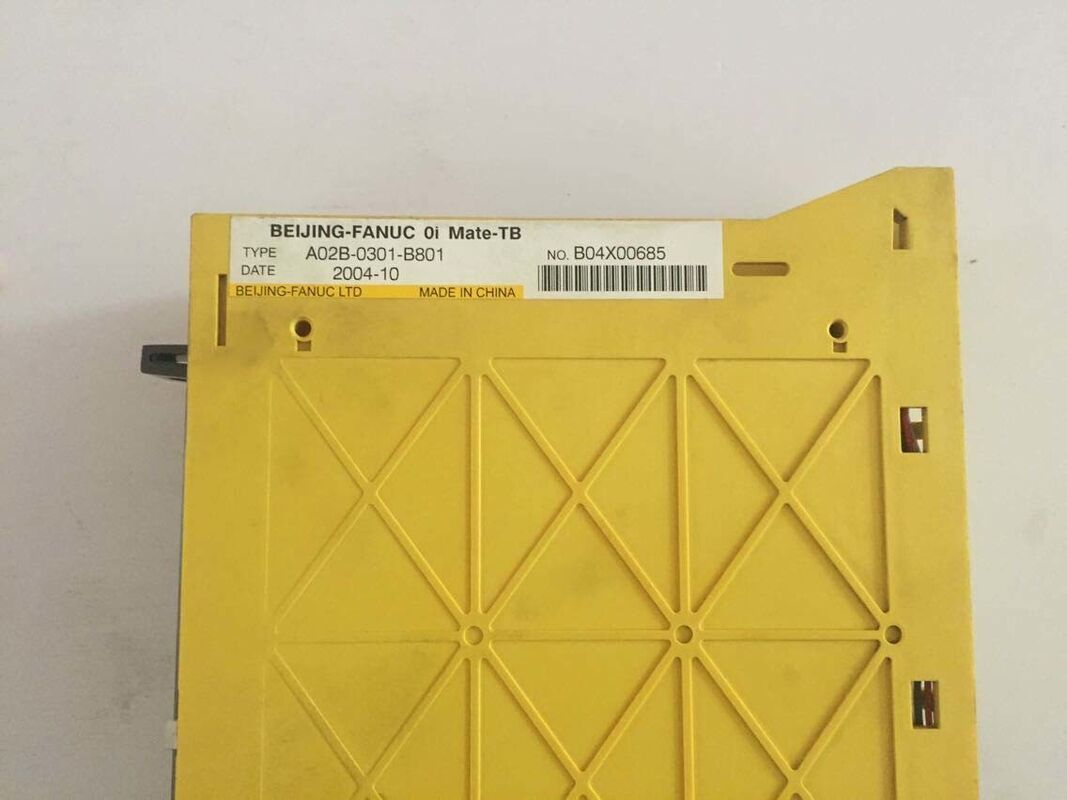

FANUC A02B-0301-B801 | Unité de contrôle CNC Série 0i Mate-TB — Interface Servo FSSB, Carte CPU A16B-3200-0495, PMC, Cartes graphiques/RAM/ROM optionnelles, Plateforme Tour

Numéro de pièce : A02B-0301-B801 Fabricant : FANUC Corporation (Japon) Gamme de produits : FANUC Série 0i — Génération 0i-B Variante : 0i Mate-TB (plateforme tour/usinage) Fonction : Unité de contrôle complète du système CNC — l'ensemble matériel central contenant la carte CPU principale, l'interface servo FSSB, le PMC (contrôleur de machine programmable) et l'emplacement pour cartes enfichables optionnelles (graphiques, RAM, ROM) selon les spécifications du constructeur de machine-outil Carte CPU principale : A16B-3200-0495 — la carte processeur gérant le contrôle des axes, le contrôle de la broche, l'exécution de l'échelle PMC, le stockage des programmes et la mémoire système Interface Servo : FSSB (FANUC Serial Servo Bus) — liaison série haut débit par fibre optique vers les amplificateurs servo FANUC série αi/βi Configuration machine (0i Mate-TB) : Tours — jusqu'à 4 axes contrôlés au total, contournage simultané sur 2 axes (configuration standard Mate-TB) Statut : Obsolète — série 0i-B (discontinué de la fabrication neuve ; disponible en unités réparées/reconditionnées/excédentaires) Origine : Japon Applications : Remplacement de pièces de rechange et maintenance pour tours, centres de tournage et machines de tournage initialement équipés de commandes FANUC Série 0i Mate-TB — courant dans les marques de machines-outils, y compris Mazak, Doosan, Takisawa, Leadwell et divers fabricants de tours asiatiques et européens de l'ère des années 2000

Aperçu

Le FANUC A02B-0301-B801 est l'unité système du FANUC Série 0i Mate-TB — la variante tour (lathe) de la famille CNC compacte et haute performance de FANUC du début au milieu des années 2000. Dans l'architecture de contrôle 0i, l'unité système est le cœur du contrôleur : l'ensemble physique qui intègre la carte CPU principale, les circuits d'interface servo FSSB, le PMC (l'API intégré de FANUC pour la gestion des signaux de la machine) et l'infrastructure de connexion pour les cartes de fonctions optionnelles. Tout le reste dans l'armoire de commande — le panneau opérateur, les amplificateurs servo, l'amplificateur de broche, les unités d'E/S — se connecte à et depuis cette unité centrale.

La désignation "0i Mate" indique une version simplifiée de la série 0i complète, optimisée pour une intégration rentable dans des machines plus petites tout en maintenant la compatibilité avec l'environnement logiciel 0i complet. Le "-TB" identifie en outre qu'il s'agit de la variante pour machines de tournage, préconfigurée avec le logiciel de contrôle d'axes et de broche approprié pour les applications de tour. Dans une installation typique de tour 0i Mate-TB, l'unité système contrôle 2 axes servo (X et Z) plus la broche, avec l'axe C optionnel (indexation de broche) et l'axe Y disponibles comme mises à niveau de configuration via des options de paramètres et de logiciel.

Le A02B-0301-B801 est maintenant rencontré presque exclusivement comme composant de maintenance — le système de contrôle d'un tour fabriqué dans les années 2000 et toujours en service. Lorsqu'une unité système tombe en panne, ou lorsqu'une mise à niveau d'une ancienne unité 0i-B vers une révision ultérieure est nécessaire, le A02B-0301-B801 est le matériel de remplacement approprié pour les machines qui étaient initialement équipées de cette génération de contrôle exacte.

Spécifications clés

FSSB — FANUC Serial Servo Bus

Le FSSB (FANUC Serial Servo Bus) est la liaison de communication numérique à haute vitesse qui connecte l'unité système CNC aux amplificateurs servo FANUC (αi series SVM, βi series SVU) et à l'amplificateur de broche. Au lieu du signal de référence de vitesse analogique ±10V traditionnel et du câble de retour d'encodeur séparé, le FSSB remplace tout cela par une seule boucle de câble à fibre optique fonctionnant à 4 Mbps. Sur cette boucle unique, la CNC envoie des commandes de position et reçoit le retour de position pour tous les axes connectés — dans l'installation 0i Mate-TB, typiquement l'axe X, l'axe Z et la broche — dans un cycle de communication synchronisé unique.

Le FSSB réduit considérablement la complexité du câblage dans l'armoire électrique de la machine. Un tour à trois axes qui nécessitait auparavant 9 câbles de signal entre la CNC et les amplificateurs servo (±10V de référence de vitesse et signaux d'activation/alarme par axe) ne nécessite que 2 câbles à fibre optique avec le FSSB — un de l'unité système au premier amplificateur, et une liaison en chaîne entre les amplificateurs suivants. Le support fibre optique est également intrinsèquement immunisé contre les interférences électromagnétiques générées par la commutation PWM des amplificateurs servo — un avantage pratique dans les armoires électriques encombrées des tours CNC.

La carte CPU A16B-3200-0495

La carte CPU principale A16B-3200-0495 est le cœur de traitement de l'unité système A02B-0301-B801. Cette carte contient le processeur principal de la CNC, la DRAM système pour le stockage des programmes et des données, le stockage SRAM sauvegardé par batterie pour la rétention des paramètres et des programmes en cas de perte de courant, le processeur PMC et son stockage de programme d'échelle, le DSP de contrôle des axes servo et l'interface de communication FSSB. En d'autres termes, la grande majorité de l'intelligence du système de contrôle — interpolation d'axes, contrôle de broche, exécution de programmes, balayage de l'échelle machine — s'exécute sur cette seule carte.

L'architecture modulaire des cartes permet un remplacement ciblé au niveau de la carte lorsque des sous-systèmes spécifiques tombent en panne : si les données SRAM sont corrompues, la batterie peut être remplacée sans perturber le processeur principal ; si le DSP de contrôle d'axe tombe en panne alors que d'autres fonctions restent intactes, la réparation ou le remplacement au niveau de la carte résout le défaut sans remplacer l'unité système complète.

PMC — L'API intégré de la machine

Le PMC (Programmable Machine Controller) de FANUC est fonctionnellement une API intégrée dans le système CNC, exécutant son programme d'échelle en parallèle avec les fonctions de contrôle de mouvement de la CNC. Le PMC gère toute la logique non liée au mouvement de la machine : signaux de verrouillage de porte, contrôle du convoyeur à copeaux, gestion de la pompe de liquide de refroidissement, logique hydraulique du mandrin/contre-pointe, commandes de positionnement de la tourelle d'outils, surveillance des relais de sécurité, contrôle des lampes du panneau opérateur et commutation de mode entre fonctionnement manuel, MDI et automatique.

Dans le 0i Mate-TB, l'échelle PMC est stockée sur la carte CPU principale et est spécifique à la conception du constructeur de machine-outil. Lorsqu'une unité système A02B-0301-B801 est obtenue en tant que pièce de rechange, elle peut contenir l'échelle PMC et les paramètres CNC de la machine d'origine — ou elle peut avoir été effacée. Avant d'installer une unité système de remplacement, la sauvegarde des paramètres du constructeur de machine-outil et la sauvegarde de l'échelle PMC doivent être chargées. Sans cela, la machine ne peut pas exécuter sa logique spécifique appropriée, quel que soit le bon fonctionnement du matériel CNC.

Support obsolète — Maintenance des machines 0i-B

La série FANUC 0i-B a été produite jusqu'à environ le milieu des années 2000, lorsque les 0i-C et ensuite les 0i-D l'ont remplacée comme génération actuelle. Les machines construites avec des commandes 0i-B ont maintenant généralement 15 à 25 ans, ce qui signifie que les organisations de maintenance doivent naviguer dans une génération de matériel que FANUC ne fabrique plus neuve. Les cartes de rechange et les unités système pour le 0i-B sont disponibles via trois canaux : l'inventaire de pièces de rechange de FANUC (en diminution), les revendeurs spécialisés en composants CNC et les reconditionneurs qui maintiennent un stock excédentaire testé, et les services de réparation qui restaurent les cartes défectueuses à l'état de fonctionnement.

L'unité système A02B-0301-B801 fait partie des composants 0i-B les plus largement disponibles en raison de son déploiement étendu sur de nombreux fabricants de tours dans les années 2000. Cependant, la disponibilité se resserre chaque année, et les ingénieurs de maintenance responsables de parcs de machines 0i-Mate-TB sont invités à conserver au moins une unité système de rechange testée par type de machine pour éviter des temps d'arrêt de production prolongés en cas de défaillance du contrôle.

FAQ

Q1 : L'unité système a été obtenue en tant que pièce de rechange. Quels paramètres et données doivent être chargés avant que la machine puisse fonctionner ?

Une unité système de remplacement nécessite trois ensembles de données avant que la machine puisse fonctionner : les paramètres système CNC (sauvegarde des paramètres de la machine d'origine ou documentation du constructeur de machine-outil, généralement chargée via carte mémoire ou RS-232) ; le programme d'échelle PMC (la logique PLC spécifique à la machine, sauvegardée à partir du contrôle d'origine ou obtenue auprès du constructeur de la machine) ; et les décalages de programme de pièce et les données de géométrie d'outil (provenant des enregistrements de l'opérateur de la machine). Sans l'échelle PMC correcte, la logique de sécurité et de verrouillage de la machine ne fonctionnera pas. Le manuel de mise en service FANUC 0i Mate-TB (B-63835EN) décrit la procédure de restauration des paramètres.

Q2 : Quels amplificateurs servo sont compatibles avec l'interface FSSB sur le A02B-0301-B801 ?

L'unité système 0i Mate-TB se connecte via FSSB aux modules d'amplificateurs servo FANUC série αi (SVM2, SVM3) et série βi (SVU).

Le type d'amplificateur doit correspondre aux spécifications du moteur servo (série du moteur, courant nominal, type d'encodeur). Le mélange d'amplificateurs αi avec des moteurs βi ou vice versa n'est généralement pas pris en charge.

Le schéma électrique du constructeur de machine-outil spécifie le type exact d'amplificateur et l'affectation des axes.

Lors du remplacement d'un amplificateur servo sur une machine 0i Mate-TB existante, il est essentiel de faire correspondre le modèle d'amplificateur d'origine et de s'assurer que l'adresse du nœud FSSB est correctement définie.

Q3 : Le 0i Mate-TB A02B-0301-B801 peut-il être mis à niveau vers les fonctionnalités 0i-C ou 0i-D ?

Pas directement — le matériel A02B-0301-B801 est spécifique à la génération du logiciel 0i-B. La mise à niveau de 0i-B vers 0i-C ou 0i-D nécessite le remplacement de l'unité système et potentiellement des amplificateurs servo, du panneau opérateur et de l'écran par du matériel de génération actuelle.

Le chemin de migration de FANUC pour les machines 0i-B implique un remplacement complet du système de contrôle. Bien que l'échelle PMC puisse être adaptée du format 0i-B au format 0i-D avec un effort d'ingénierie, les paramètres de mouvement nécessitent un réajustement sur le nouveau matériel.

Ce type de mise à niveau de contrôle est généralement un projet d'investissement important, pas un simple échange de composants.

Q4 : Quelle est la cause typique de défaillance de l'unité système A02B-0301-B801, et une réparation au niveau de la carte est-elle possible ?

Les modes de défaillance courants incluent la défaillance de la batterie SRAM (provoquant une perte de paramètres et de programmes lors du cycle d'alimentation), la défaillance des condensateurs électrolytiques dans la section d'alimentation (provoquant des tensions instables et un comportement erratique des axes), la défaillance des circuits intégrés de l'interface FSSB (provoquant des défauts de communication servo) et la corruption du firmware de démarrage dans la mémoire Flash de la carte CPU. La réparation au niveau de la carte par des centres de réparation spécialisés FANUC traite tous ces problèmes, à l'exception des dommages physiques au PCB.

La carte CPU A16B-3200-0495 est le sous-ensemble le plus fréquemment réparé.

Les centres de service agréés FANUC et les réparateurs indépendants spécialisés (DNC Electronics, MRO Electric et sociétés équivalentes dans diverses régions) proposent des unités système reconditionnées testées et des services de réparation de cartes.

Q5 : Quelle procédure de sauvegarde doit être effectuée avant de retirer l'unité système d'une machine en fonctionnement ?

Avant de retirer l'unité système, créez des sauvegardes de : tous les paramètres CNC (sauvegarde sur carte mémoire via le menu SYSTEM → PARAM → OPRT → (PUNCH), ou via RS-232 depuis le slot carte PCMCIA) ; le programme d'échelle PMC (sauvegardé via l'écran PMC, LADDER → OPRT → SAVE) ; tous les décalages de pièce, données de géométrie d'outil et variables macro (via la séquence OFFSET → OPRT → PUNCH).

De plus, enregistrez la table d'affectation des amplificateurs FSSB. Stockez ces sauvegardes dans deux emplacements distincts (carte mémoire et PC). Sans ces données, la restauration de la machine à son état de fonctionnement après un changement de matériel nécessite le support du constructeur de la machine et peut prendre des jours plutôt que des heures.
