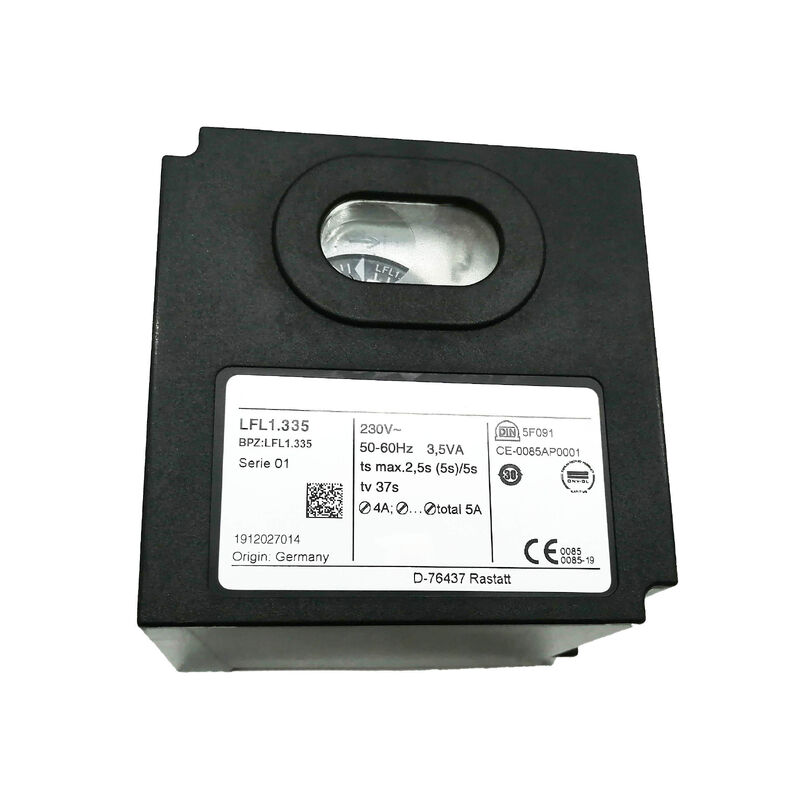

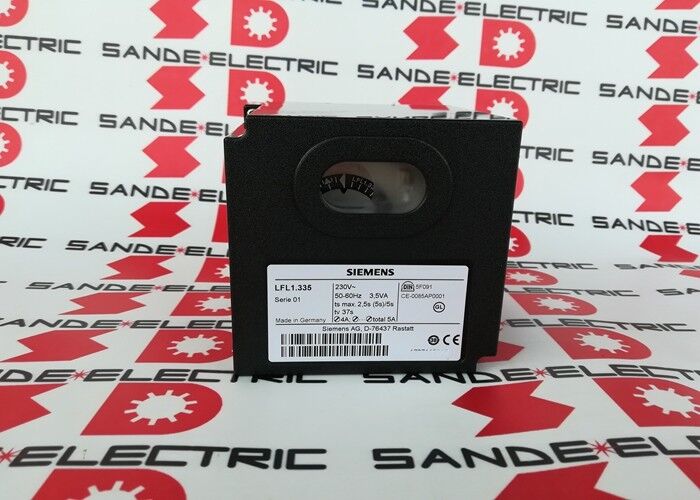

Nouveau SIEMENS LFL1.335 220-240V boîte de commande de gaz - programmeur de chaudière

Siemens LFL1.335 | Contrôle du brûleur — 110 VAC / Tirage forcé / Gaz + Fioul + Bicarburant / Intermittent / t1=37s / TSA=2,5s / t9=5s

Surveillance de la flamme, séquençage et arrêt en toute sécurité : à quoi sert un contrôle de brûleur

Une commande de brûleur n'est pas un relais général ou un contrôleur programmable — c'est un séquenceur de sécurité dédié conçu spécifiquement pour les équipements de combustion. Le LFL1.335 gère la séquence complète de démarrage à l'arrêt d'un brûleur à tirage forcé : pré-purge, allumage, confirmation de l'établissement de la flamme, mode de fonctionnement supervisé et réponse de verrouillage sécurisée en cas de défaut. Ces fonctions doivent s'exécuter dans un ordre défini et légalement requis pour répondre aux normes de sécurité de combustion.

Les trois paramètres de synchronisation publiés définissent la séquence spécifique du LFL1.335 :

t1 = 37 secondes — temps de pré-purge :Avant toute tentative d'allumage, le ventilateur à tirage forcé fonctionne pendant 37 secondes pour éliminer tout combustible ou gaz non brûlé de la chambre de combustion et du conduit de fumée. Cette purge empêche qu'une atmosphère riche en carburant ne soit enflammée par l'étincelle. La pré-purge de 37 secondes est un choix de conception adapté au volume de la chambre de combustion du brûleur.

TSA = 2,5 secondes — temps de sécurité pour l'allumage (Sicherheitszeit) :Une fois l'allumage tenté, la flamme doit être détectée dans les 2,5 secondes. Si le détecteur de flamme ne confirme pas l'établissement de la flamme dans cette fenêtre, le LFL1.335 met le robinet de carburant hors tension et se verrouille. Un TSA de 2,5 secondes convient aux applications d'allumage direct du gaz où la réponse de la flamme est rapide.

t9 = 5 secondes — temps de post-purge :Après un arrêt normal, le ventilateur continue de fonctionner pendant 5 secondes pour éliminer les produits de combustion de l'échangeur thermique et du conduit de fumée avant que le ventilateur ne s'arrête.

Ces valeurs de synchronisation sont fixées dans le matériel du LFL1.335 — elles ne sont pas programmables sur site. Choisir la bonne variante LFL1 signifie sélectionner les temps de pré-ventilation et de sécurité appropriés pour le brûleur spécifique.

Spécifications clés

Fonctionnement intermittent — Ce que cela signifie pour l'installation

Le « fonctionnement intermittent » a une signification particulière dans la terminologie de la commande du brûleur : le brûleur subit au moins un arrêt contrôlé (via la séquence d'arrêt normale de la commande du brûleur) au cours de chaque période de fonctionnement de 24 heures. Ceci se distingue du « fonctionnement continu » où le brûleur fonctionne sans cycle pendant des périodes prolongées.

De nombreux systèmes de chauffage industriels et commerciaux fonctionnent naturellement en cycle : fours industriels, chaudières monobloc, aérothermes et systèmes de chaleur de procédé qui modulent la puissance ou la capacité des étages. Pour ces systèmes, le fonctionnement intermittent constitue le cycle de service normal et le LFL1.335 est conçu en conséquence. Pour les brûleurs devant fonctionner en continu sans aucun arrêt cyclique pendant des jours ou des semaines, une commande de brûleur conçue pour un fonctionnement continu constitue la spécification correcte.

Scénarios d'application

Chaudières industrielles et générateurs de vapeur monoblocs :Pré-purge, ouverture de la vanne de gaz, allumage par étincelle, confirmation de la flamme via un détecteur d'ionisation ou UV, contrôle modulant pendant le fonctionnement — le tout séquencé par le LFL1.335.

Aérothermes et échangeurs de chaleur à air de procédé :Brûleur à tirage forcé fournissant de la chaleur pour le séchage, le durcissement ou le chauffage de processus. Le LFL1.335 garantit un démarrage sûr après chaque arrêt de lot de production.

Systèmes de brûleurs bi-combustibles :La capacité de commutation gaz/fioul permet au brûleur de fonctionner avec l’un ou l’autre combustible. Le LFL1.335 surveille la flamme quel que soit le combustible actif.

FAQ

Q1 : Quelle est la différence entre le LFL1.335 et les autres variantes LFL1 comme le LFL1.322 ou le LFL1.338 ?

Les variantes LFL1 diffèrent principalement par leurs paramètres de synchronisation : temps de pré-purge (t1) et temps de sécurité (TSA). Le LFL1.322 a t1=12s/TSA=2s ; le LFL1.338 a t1=37s/TSA=5s. Ces temps sont fixés matériellement et définissent la variante correcte pour un brûleur spécifique. Le remplacement d'une variante avec un timing différent peut provoquer des blocages intempestifs (durée de sécurité trop courte) ou ne pas respecter les normes de sécurité de combustion (pré-purge insuffisante). Faites toujours correspondre la désignation exacte LFL1.xxx de l’unité installée.

Q2 : Quels détecteurs de flammes sont compatibles avec le LFL1.335 ?

La famille LFL1 est compatible avec les détecteurs de flamme UV des séries QR, QRA et QRC de Siemens, ainsi qu'avec les sondes d'ionisation pour la surveillance des flammes de gaz. Le type de détecteur de flamme spécifique installé dans le brûleur détermine quelle interface de détecteur utilise le LFL1.335 : détecteur UV ou entrée d'ionisation. Confirmez la méthode de détection de flamme avec la documentation de conception du brûleur avant le remplacement.

Q3 : Que se passe-t-il lorsque le LFL1.335 se bloque ?

En cas de verrouillage, le LFL1.335 met immédiatement hors tension toutes les vannes de carburant et le transformateur d'allumage. Un indicateur de verrouillage s'allume (généralement un voyant rouge ou un indicateur sur la commande). Le brûleur ne peut pas redémarrer tant que le verrouillage n'est pas réinitialisé manuellement - généralement en appuyant sur un bouton de réinitialisation sur le LFL1.335 lui-même ou sur un point de réinitialisation à distance. Cette exigence de réinitialisation manuelle est intentionnelle : elle oblige un opérateur à reconnaître et à rechercher la cause avant d'autoriser un redémarrage.

Q4 : Les paramètres de synchronisation LFL1.335 peuvent-ils être ajustés ?

Le temps de pré-purge (t1 = 37 s), le temps de sécurité (TSA = 2,5 s) et le temps de post-purge (t9 = 5 s) sont fixés dans le matériel du LFL1.335 — ils ne sont pas réglables par des paramètres ou des commutateurs externes. La modification du timing nécessite de sélectionner une variante LFL1 différente avec les valeurs requises.

Q5 : D'où provient le LFL1.335 ?

Par l’intermédiaire de spécialistes en contrôle de combustion, de fournisseurs d’équipements de CVC et de brûleurs et de distributeurs de pièces détachées pour systèmes de chauffage industriel. Siemens Building Technologies (maintenant Siemens Smart Infrastructure) fournit des commandes LFL1 via son réseau de distribution de commandes de combustion. Confirmez le numéro de pièce exact LFL1.335 et la version d'alimentation 110 V CA avant de commander — les variantes à tension plus élevée (220 V CA) ont des numéros de commande différents et ne sont pas interchangeables.
