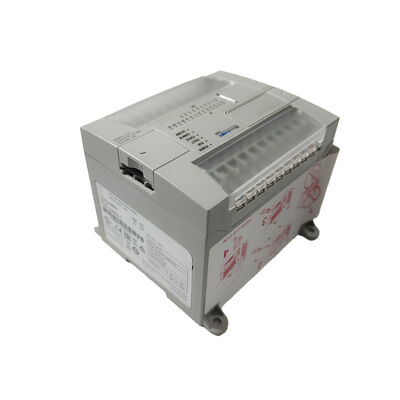

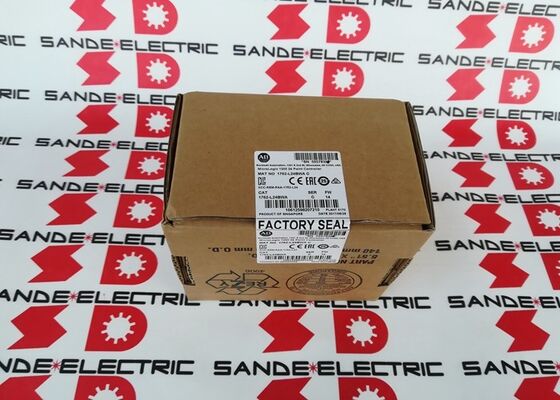

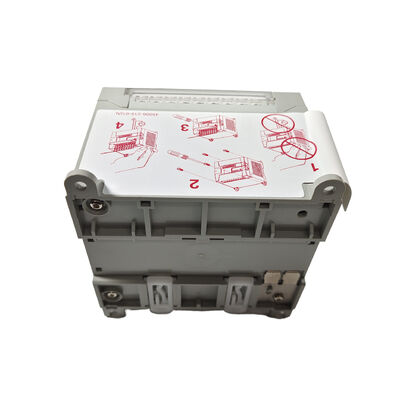

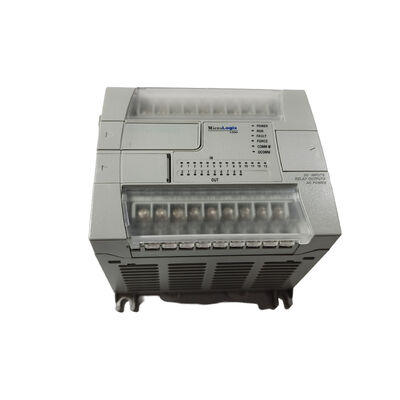

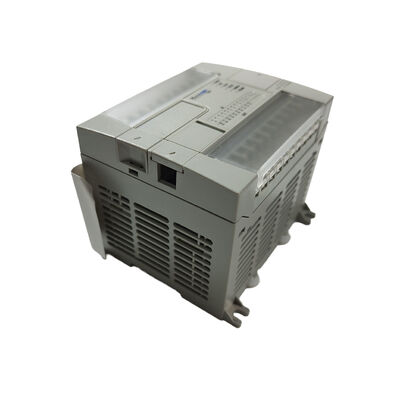

Un nouveau scellé Allen Bradley 1762-L24BWA /C Pkg 2017 MicroLogix 1200 contrôleur 1762L24BWA

1762-L24BWA | MicroLogix 1200 — 120/240 V CA / 14 DI (10 standards + 4 rapides) / 10 relais / 6 Ko / RS-232C multiprotocole / pièce de rechange abandonnée

14 entrées – mais toutes les 14 ne sont pas égales

Les 14 entrées numériques du 1762-L24BWA se divisent en deux groupes fonctionnellement différents, et la distinction est importante pour la façon dont la machine est conçue.

10 entrées standards 24 V CC :Entrées numériques standard filtrées pour les signaux de capteur normaux : boutons-poussoirs, interrupteurs de fin de course, capteurs de proximité et contacts de relais. Le temps de réponse est de l’ordre de la milliseconde, ce qui convient à toutes les tâches normales de séquençage des machines.

4 entrées rapides 24VDC :Entrées haute vitesse avec temps de réponse nettement plus court — conçues pour les signaux qui commutent plus rapidement que les entrées standard ne peuvent capturer de manière fiable. Ces entrées rapides gèrent le comptage de trains d'impulsions (débitmètres, impulsions d'encodeur, compteurs de production), les signaux de déclenchement de courte durée et toute entrée qui doit être détectée au cours d'un seul cycle de scrutation de l'automate ou entre scrutations. Sur une machine équipée d'un compteur de production à 200 impulsions par minute et d'un déclencheur de porte de rejet à grande vitesse, les entrées rapides gèrent ce que les entrées standard ne peuvent pas gérer.

Cette répartition 10+4 est un choix de conception et non un accident. Les machines qui n'ont besoin que d'entrées de capteur standard utilisent les mêmes 14 entrées sans que la capacité d'entrée rapide ne serve à quoi que ce soit. Les machines qui mélangent des capteurs lents avec un ou deux signaux à grande vitesse obtiennent les deux types à partir d'un seul contrôleur, sans module de compteur à grande vitesse séparé.

Spécifications clés

Port RS-232C unique, quatre protocoles — un port couvre tous les besoins courants

Le port RS-232C intégré du 1762-L24BWA prend en charge quatre protocoles de communication à partir d'un seul connecteur physique :

DF1 :Protocole série point à point d'Allen-Bradley pour la communication directe entre les terminaux de programmation MicroLogix et RSLogix 500, ou entre les unités MicroLogix dans les configurations d'interrogation DF1.

DH-485 :Réseau multipoint d'Allen-Bradley reliant plusieurs automates MicroLogix et SLC sur un bus RS-485 partagé. Le 1762-L24BWA se connecte à un réseau DH-485 existant sans module de communication supplémentaire.

Modbus-RTU :Le protocole Modbus standard de l'industrie au format binaire RTU, permettant au MicroLogix 1200 de communiquer avec des variateurs tiers, des compteurs d'énergie, des E/S distantes et d'autres appareils compatibles Modbus en tant que maître ou esclave.

ASCII :Communication série en mode caractères pour les lecteurs de codes-barres, les balances, les imprimantes d'étiquettes et autres appareils à flux de caractères qui envoient ou reçoivent des données en texte brut.

Cette flexibilité de protocole à partir d'un port série constitue un avantage pratique dans les installations de machines réelles où le contrôleur peut avoir besoin de se connecter à un variateur Modbus, de recevoir des données d'un lecteur de codes-barres et d'être accessible par un ordinateur portable de programmation, le tout à partir du même connecteur RS-232C dans différentes configurations.

Scénarios d'application

Équipement d'emballage compact :Dix capteurs standard surveillent la bande de film, la présence du produit et la position des mâchoires de scellage. Quatre entrées rapides comptant le débit de produits provenant de capteurs photoélectriques à grande vitesse. Dix sorties relais contrôlant le moteur d’avance du film, la scelleuse et le coupeur pneumatique. RS-232C en Modbus RTU parlant au servomoteur pour le positionnement de la mâchoire.

Convoyeur avec comptage de lots :Entrées standard pour boutons-poussoirs stop/start et limites de sécurité. Entrées rapides comptant les impulsions du produit à partir d'un encodeur de convoyeur. Sorties relais contrôlant les contacteurs du moteur du convoyeur et les portes de dérivation.

Pièces de rechange pour les systèmes MicroLogix 1200 installés :Le MicroLogix 1200 a été largement déployé dans les années 2000 dans des panneaux de machines compacts. Un remplacement du 1762-L24BWA restaure la carte d'adresses d'E/S d'origine, les affectations d'entrée rapides et la configuration du protocole RS-232C sans modification du programme.

FAQ

Q1 : Quelle est la différence entre 1762-L24BWA et 1762-L24BXB ?

Le 1762-L24BWA dispose de sorties relais (W) et d'une alimentation CA (A). Le 1762-L24BXB est doté de sorties à transistor (X = source CC) et d'une alimentation CC. Les spécifications d'entrée et de mémoire sont les mêmes. Choisissez BWA lorsque la machine utilise une alimentation CA et que les sorties relais sont préférées pour la flexibilité de la charge ; choisissez BXB lorsqu'un panneau d'alimentation 24 V CC et des sorties transistor rapides sont nécessaires.

Q2 : Quel logiciel de programmation est utilisé pour le 1762-L24BWA ?

RSLogix 500 (l'ancien environnement de programmation MicroLogix/SLC 500 de Rockwell) ou Studio 5000 Logix Designer 500 (le package actuel qui inclut la fonctionnalité RSLogix 500). La connexion s'effectue via le port série RS-232C avec un câble de programmation 1761-CBL-PM02 ou équivalent, ou via USB avec un adaptateur USB vers DH-485 1747-UIC si le protocole DH-485 est utilisé.

Q3 : Les entrées rapides peuvent-elles compter les impulsions du codeur pour la mesure de position ?

Les entrées rapides peuvent accumuler des comptes d'impulsions à grande vitesse provenant d'encodeurs ou de capteurs monocanal. Le MicroLogix 1200 utilise l'instruction HSC (High Speed ​​Counter) pour gérer les valeurs de comptage d'entrée rapide dans le programme. Pour le comptage d'encodeur en quadrature (phase A/B) avec détection de direction, vérifiez la configuration spécifique du MicroLogix 1200 HSC dans le manuel de référence du MicroLogix 1200 — tous les modèles ne prennent pas en charge l'entrée en quadrature complète à partir des voies d'entrée rapides.

Q4 : Des E/S supplémentaires peuvent-elles être ajoutées au 1762-L24BWA ?

Oui. Le MicroLogix 1200 prend en charge les modules d'extension d'E/S (série 1762) connectés via le port d'extension de droite. Les types disponibles incluent des modules d'entrée numérique, de sortie numérique (relais et transistor), d'E/S analogiques et d'entrée RTD/thermocouple. L'extension maximale dépend du budget de puissance du contrôleur de base.
