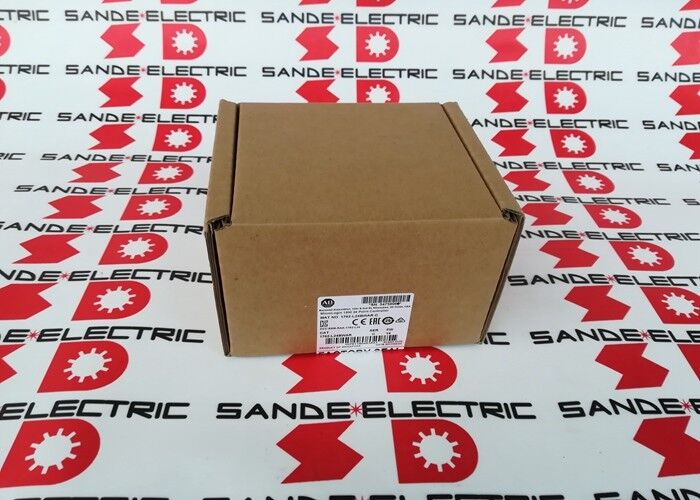

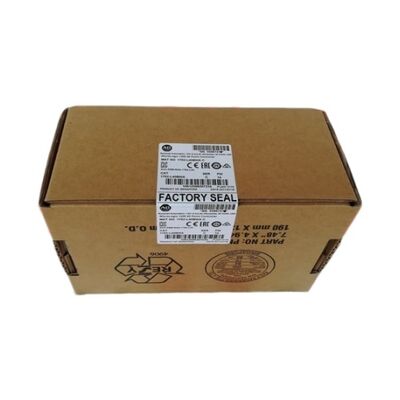

Une AB ALLEN BRADLEY 1762-L24BWAR -Fabrique scellée- 1762L24BWAR

1762-L24BWAR. MicroLogix 1200 120/240VAC / 14 DI (10 Std + 4 Rapide) / 10 relais / HMI supplémentaire + Port de programmation / Arrêté en 2022

1762-L24BWAR contre 1762-L24BWA Le port qui fait la différence

Le 1762-L24BWAR et le 1762-L24BWA partagent la même configuration d'E/S: 14 entrées (10 standard + 4 rapides) et 10 sorties de relais, la même alimentation en courant alternatif, et la même mémoire et le même ensemble d'instructions.La différence fonctionnelle réside dans le suffixe "R" un port dédié supplémentaire pour les connexions HMI ou de programmation.

Le standard L24BWA fournit un port RS-232C qui répond à tous les besoins de communication: accès à la programmation, connexion HMI, Modbus RTU aux lecteurs et ASCII pour les périphériques.Chaque connexion nécessite de changer la configuration du protocole du portLe L24BWAR ajoute un deuxième port spécifiquement pour le fonctionnement simultané de l' HMI:un port maintient la connexion de programmation ou la communication du lecteur Modbus tandis que l'autre maintient la liaison du panneau HMI sans commutation de protocole.

For machine installations with a permanent operator panel (PanelView or similar RS-232C-connected HMI) that must stay continuously connected while the machine is operating and while a laptop connects for programme monitoring or modification, le L24BWAR élimine la nécessité de déconnecter l'interface HMI pour brancher le câble de programmation.

Principales spécifications

10 entrées standard + 4 entrées rapides 2 vitesses de signal d'un contrôleur

Les 10 entrées standard répondent à la fréquence normale de filtrage des entrées, adaptées aux boutons, interrupteurs de limite, capteurs photoélectriques et à tous les signaux de séquençage de machine typiques.Les 4 entrées rapides réduisent le temps de filtrage pour capturer les signaux d'impulsion à haute fréquence que les entrées standard pourraient alias ou manquer: compteurs de production à partir de capteurs à grande vitesse, d'impulsions de référence de codeur ou de signaux de déclenchement de courte durée.

Les 10 sorties de relais assurent une commutation de champ indépendante de la tension.les ampoules à incandescence et les ampoules à incandescence de 24 VDC sont toutes connectées à la même section de sortie du relais les contacts du relais sont isolés de l'alimentation du PLC, en acceptant la tension de champ qui leur est connectée dans la plage de contact.

Scénarios d'application

Un convoyeur compact avec interface HMI permanente:Un convoyeur de production avec un écran tactile fixe de l'opérateur connecté via le port HMI. Les ingénieurs de service accèdent au programme pour la surveillance en ligne via le deuxième port pendant la production,sans interrompre l'écran de l'opérateur.

Station d'emballage avec décompte du codeur:10 entrées standard pour la présence du matériau, l'achèvement de l'étanchéité et l'état du convoyeur. 4 entrées rapides comptent les impulsions de produit à grande vitesse d'un capteur photoélectrique et acceptent les signaux de référence du codeur.10 sorties de relais pour contrôler l'avance du film, l'élément d'étanchéité, le coupeur et la porte de rejet.

Réserve de maintenance pour les systèmes MicroLogix 1200 BWAR:La capacité de double port du L24BWAR a été spécifiée dans les conceptions de machines où des connexions simultanées HMI et de programmation étaient requises.Un remplacement direct de L24BWAR préserve l'architecture de port d'origine sans reconfiguration de câblage ou de protocole.

Questions fréquentes

Q1: Quelle est la différence fonctionnelle entre les variantes R et non-R du 1762-L24BWA?

Le 1762-L24BWA a un port de communication RS-232C. Le 1762-L24BWAR ajoute un deuxième port, spécifiquement désigné pour les connexions HMI ou de programmation. The second port allows simultaneous connection of an HMI panel on one port and a programming laptop or Modbus device on the other — without requiring the machine to stop or be disconnected during programme access.

Q2: Quels protocoles le port HMI/programmeur supplémentaire prend-il en charge?

Les deux ports prennent en charge le même ensemble de protocoles: DF1 full-duplex, DF1 half-duplex, DH-485, Modbus RTU et ASCII..Typiquement, un port est assigné DF1 pour l'accès à la programmation et l'autre est assigné DF1 ou DH-485 pour la communication HMI, mais l'un ou l'autre protocole peut être assigné à l'un ou l'autre port.

Q3: Est-il possible d'ajouter une entrée/sortie d'expansion au 1762-L24BWAR?

Le MicroLogix 1200 prend en charge les modules d'entrée/sortie d'expansion de la série 1762 connectés au port d'expansion du côté droit.et les modules RTD/thermocouple sont disponiblesLa capacité totale d'expansion est limitée par le budget énergétique du contrôleur. Vérifiez la consommation totale de courant, y compris tous les modules d'expansion, avant leur mise en service.

Q4: Quel logiciel de programmation est utilisé pour le 1762-L24BWAR?

RSLogix 500 est l'environnement de programmation pour la famille MicroLogix 1200.RSLogix 500 prend en charge le jeu d'instructions MicroLogix 1200, y compris le compteur à grande vitesse (HSC), PID et instructions de chaîne ASCII.

Q5: Le 1762-L24BWAR est-il compatible avec le même programme qu'un 1762-L24BWA?

Oui, l'adressage I/O, l'ensemble d'instructions, l'organisation de la mémoire et la structure du programme sont identiques entre le L24BWA et le L24BWAR.Un programme développé pour le L24BWA fonctionne directement sur le L24BWAR sans modificationLa seule différence est le port supplémentaire, qui nécessite une configuration de communication du canal 1 si elle doit être utilisée.
