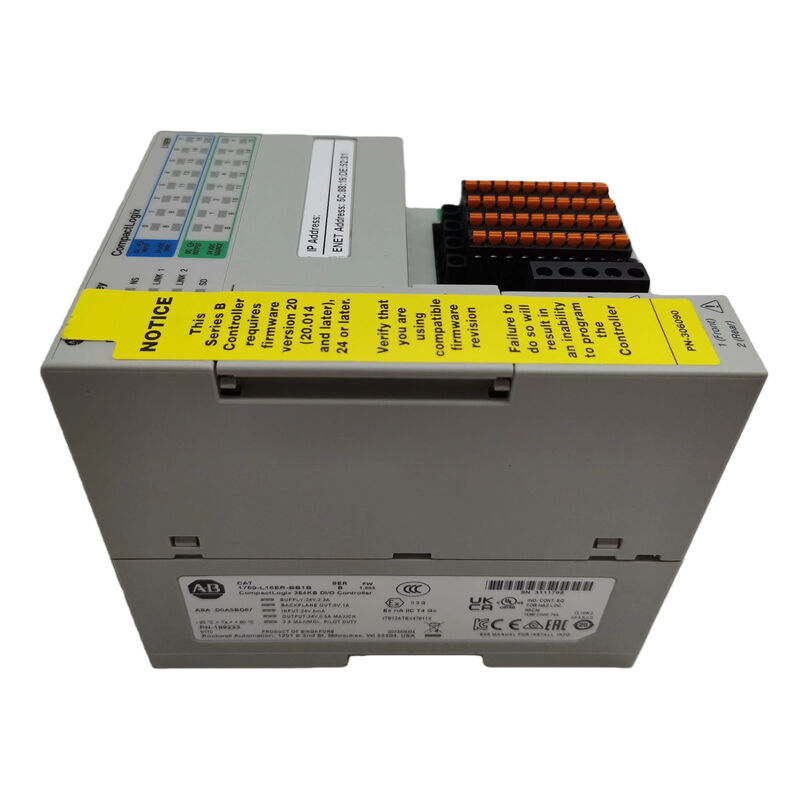

Un nouveau contrôleur AB CompactLogix 5370 en boîte

Contrôleur CompactLogix L16 Allen-Bradley 1769-L16ER-BB1B

Vue d'ensemble

Le 1769-L16ER-BB1B est un contrôleur CompactLogix 5370 L1 conçu pour le contrôle de machines compactes EtherNet/IP.

Rockwell l'identifie comme un contrôleur CompactLogix L16 avec 384 Ko de mémoire utilisateur, 16 entrées numériques et 16 sorties numériques intégrées, deux ports Ethernet avec capacité DLR, jusqu'à 6 modules d'extension locaux, et une carte SD de 1 Go fournie avec le contrôleur.

Les instructions d'installation de Rockwell indiquent également que le contrôleur utilise une alimentation nominale de 24 VDC avec une plage d'entrée de 10 à 28,8 VDC, et que le port USB est destiné à la programmation locale temporaire plutôt qu'à une connexion permanente.

Données techniques

Valeur d'application

Le 1769-L16ER-BB1B est bien adapté aux cellules de machines compactes, systèmes d'emballage, convoyeurs, équipements OEM modulaires et petites architectures EtherNet/IP où les E/S intégrées et l'Ethernet à double port sont plus utiles qu'un contrôleur à rack plus grand.

La documentation CompactLogix 5370 L1 de Rockwell positionne spécifiquement la famille L1 pour les applications de petite à moyenne taille nécessitant moins d'axes, un encombrement réduit et une capacité réseau DLR intégrée.

Cela rend ce contrôleur particulièrement pratique dans les machines où l'espace dans le panneau est limité mais où le contrôle basé sur Logix et l'intégration EtherNet/IP sont toujours requis.

Sa valeur dans les travaux de maintenance est également forte.

Lorsqu'une machine a été conçue à l'origine autour de l'empreinte du L16ER-BB1B, des E/S intégrées et du concept d'extension POINT Bus, son remplacement par le même modèle préserve généralement la disposition de l'armoire, la structure du réseau et les hypothèses du projet plus proprement que le passage à une autre classe de contrôleur.

Il s'agit d'une déduction d'ingénierie basée sur les E/S intégrées publiées, l'extension à 6 modules et l'architecture du contrôleur compatible DLR.

Perspective de remplacement et de sélection

Pour les travaux de remplacement, le 1769-L16ER-BB1B doit être assorti par le type d'E/S intégrées, la classe de mémoire, la disposition Ethernet et l'échelle d'extension locale, pas seulement par le nom de la famille CompactLogix.

Dans les systèmes pratiques, les détails les plus importants sont les 16 entrées à courant de puits / 16 sorties à courant de source, mémoire de 384 Ko, conception DLR à double Ethernet, et plage d'alimentation de 10 à 28,8 VDC.

Faire correspondre le même modèle de contrôleur est généralement le moyen le plus sûr d'éviter les modifications de câblage, de réseau et de mise en service.

FAQ

Q1 : Quel type de contrôleur est le 1769-L16ER-BB1B ?
C'est un contrôleur CompactLogix 5370 L1 avec E/S numériques intégrées, deux ports Ethernet, et 384 Ko de mémoire utilisateur.

En termes pratiques, c'est un contrôleur Logix compact destiné aux machines EtherNet/IP de petite à moyenne taille plutôt qu'aux grands systèmes à rack.

Q2 : Quelles applications lui conviennent le mieux ?
Il convient aux systèmes d'automatisation compacts tels que les convoyeurs, les machines d'emballage, les skids modulaires et les cellules de machines où l'espace dans le panneau est limité mais où la programmation Logix et EtherNet/IP sont toujours importants.

La documentation du contrôleur L1 de Rockwell place explicitement la famille dans des applications de petite à moyenne taille avec un nombre d'axes et d'E/S plus faible.

Q3 : Pourquoi le DLR est-il important sur ce contrôleur ?
Le DLR contribue à améliorer la résilience des réseaux EtherNet/IP en topologie en anneau. Dans les installations de machines pratiques, cela peut simplifier la disposition des appareils et réduire l'effet d'une seule voie réseau perdue.

Q4 : Pourquoi la configuration des E/S intégrées est-elle importante ?
Parce que la configuration 16 DI / 16 DO intégrée fait partie de la façon dont la machine d'origine a été câblée.

Remplacer le contrôleur par un type d'E/S ou un style de sortie incorrect peut créer des problèmes immédiats de câblage sur le terrain et de démarrage.

Q5 : Que faut-il vérifier avant de commander ?
Vérifiez le numéro de pièce installé, confirmez la classe de mémoire de 384 Ko, vérifiez les 16 entrées à courant de puits / 16 sorties à courant de source, et assurez-vous que la machine utilise la même alimentation 24 VDC et la même disposition Ethernet double compatible DLR.
