Un nouveau contrôleur ethernet compact pour Allen Bradley 1769-L18ERM BB1B

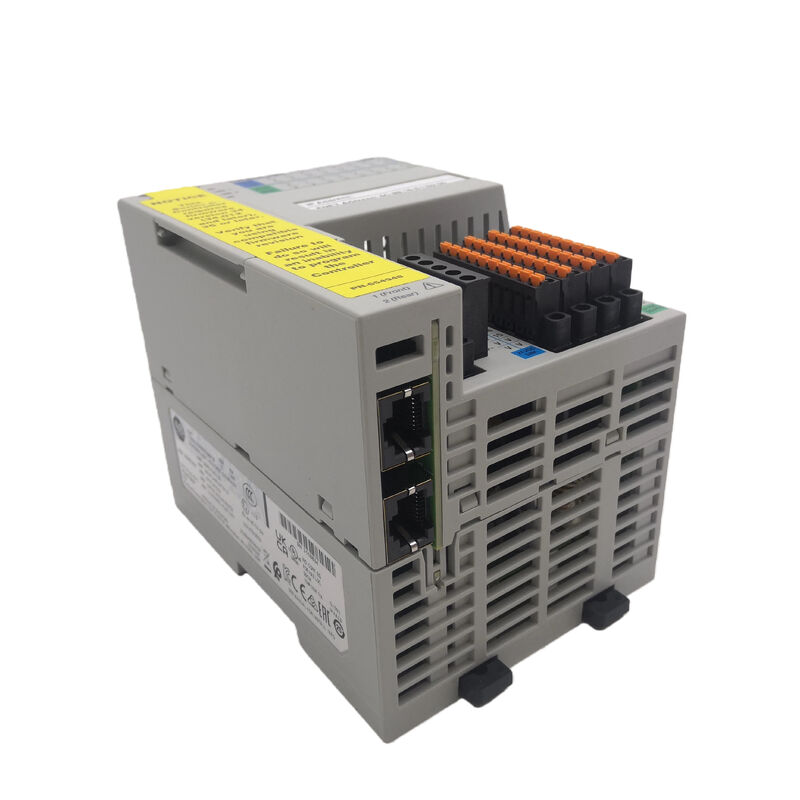

Le contrôleur Allen-Bradley 1769-L18ERM-BB1B

Résumé

LeLe produit doit être présenté dans un emballage de qualité supérieure.est unContrôleur CompactLogix 5370 L1Conçu pour le contrôle de machines compactes où les entrées/sorties intégrées, les réseaux EtherNet/IP et le mouvement intégré doivent être placés dans une petite plateforme de contrôle.

Rockwell et les références des distributeurs décrivent ce modèle avec512 Ko de mémoire utilisateur,Ethernet double avec capacité d'anneau au niveau du périphérique,16 entrées d'évier,16 sorties de source, le soutien àjusqu'à 8 nœuds Ethernet/IP, etMouvement CIP à 2 axes avec cinématique.

Il utilise également le1734 Point d'entrée/sortiepour l'expansion, ce qui le place dans une classe d'expansion différente des plus grands contrôleurs L2 et L3 basés sur Compact I/O.

Données techniques

Valeur d'application

Ce contrôleur s'adapte biensystèmes d'emballage compact, convoyeurs, stations de manutention de matériaux, patins OEM et petites cellules de machines basées sur Ethernetoù une plateforme Logix limitée mais capable est la bonne solution.

La combinaison deI/S intégré,Ethernet double, etMouvement à deux axesIl est particulièrement pratique dans les machines qui ont besoin d'une intégration étroite entre la séquence de base et le contrôle de mouvement de la lumière sans passer à une famille de contrôleurs plus grande.

Ce profil d'application est une inférence d'ingénierie tirée des caractéristiques publiées de la mémoire, du nœud, du mouvement et de l'E/S POINT du contrôleur.

Perspectives de remplacement et de sélection

Pour les travaux de remplacement, le 1769-L18ERM-BB1B doit être assorti partype d'E/S intégré, concept d'expansion d'E/S POINT, disposition Ethernet et capacité de mouvement, pas seulement par le nom de famille CompactLogix.

Dans les systèmes pratiques, les détails les plus importants sont:16 entrées d'évier / 16 sorties de source, leL'architecture L1, et leMouvement CIP à deux axesla capacité.

L'appariement du même contrôleur préserve généralement le câblage de la machine et la structure du projet plus proprement que de passer à une autre classe Logix.

Questions fréquentes

Q1: Quel type de contrôleur est 1769-L18ERM-BB1B?
C'est uneContrôleur CompactLogix 5370 L1avec entrée/sortie numérique intégrée, double Ethernet et capacité de mouvement intégrée.

Dans la pratique, il est destiné à la commande de machines compactes plutôt qu'à de grands systèmes de racks modulaires.

Q2: Quelles applications convient le mieux?
Ça va.machines de petite à moyenne taillequi ont besoin d'un contrôle EtherNet/IP, d'une empreinte compacte et d'un mouvement intégré léger.

C'est une inférence d'ingénierie basée sur les données publiées512 Ko de mémoire,Échelle EtherNet/IP à 8 nœuds, etMouvement à deux axesla capacité.

Q3: Pourquoi le support POINT I/O importe-t-il ici?
Parce que ce contrôleur s'étend à travers le1734 Point d'entrée/sortie, pas par le style d'expansion Compact I/O plus grand utilisé sur certains autres modèles CompactLogix.

Cela affecte la façon dont la machine est câblée et comment le contrôleur s'intègre dans l'architecture originale.

Q4: Pourquoi le mouvement CIP à 2 axes est-il important?
Parce qu'il permet au contrôleur de gérer les tâches de mouvement de base directement sur EtherNet/IP.

Dans la conception pratique des machines, cela peut réduire le besoin d'un processeur de mouvement séparé dans les systèmes plus petits.

Q5: Qu'est-ce qui doit être vérifié avant de commander?
Vérifiez le code du contrôleur installé, confirmez leL1 / point I/OL'architecture, vérifier le16 DI / 16 DOL'exigence d'entrée/sortie intégrée, et assurez-vous que l'application dépend de la mêmeMouvement à deux axesetDLR à double Ethernetla mise en page.
