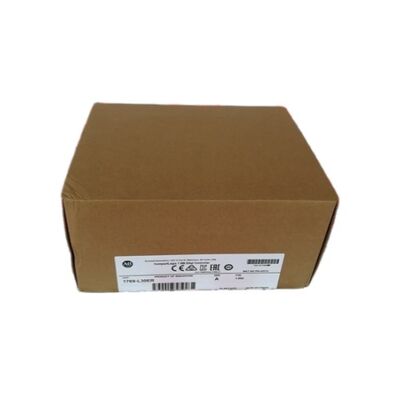

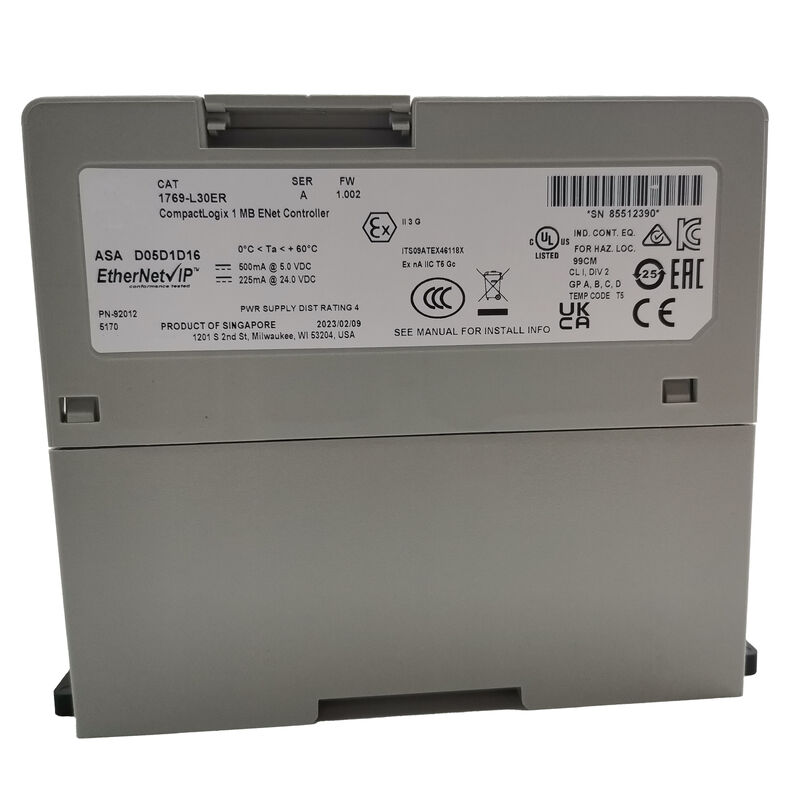

Un nouveau processeur AB PLC 1769-L30ER 1769L30ER CompactLogix 1769-L3OER

1769-L30ER | CompactLogix 5370 L3 — 1 Mo / Double DLR EtherNet/IP / 16 nœuds / 8 modules d'E/S / 32 tâches / USB / Isolation 30 V / Montage DIN ou panneau

1769-L30ER vs variantes L3 adjacentes – Choisir la bonne

La gamme CompactLogix 5370 L3 comprend plusieurs variantes qui partagent la même mémoire de 1 Mo, le double EtherNet/IP et 8 spécifications d'emplacement d'E/S locales. Les différences sont fonctionnelles plutôt que basées sur la capacité :

Le 1769-L30ER est la configuration L3 de base : mise en réseau EtherNet/IP complète et capacité DLR, 1 Mo de mémoire programme, 8 emplacements d'extension, double Ethernet avec DLR — mais pas de capacité d'axe de mouvement CIP. Pour le contrôle de la machine, le séquençage, la gestion des E/S distribuées et la connectivité IHM sans coordination des axes d'asservissement, le L30ER fournit un ensemble complet de fonctionnalités à un coût inférieur à celui du L30ERM capable de mouvement.

Le supercondensateur intégré conserve la valeur de l'horloge en temps réel (RTC) pendant la perte de puissance - une fonctionnalité absente dans la variante NSE, qui fait du L30ER standard la spécification correcte pour les applications non dangereuses qui nécessitent des données horodatées précises ou une exécution de programme basée sur le temps après le rétablissement de l'alimentation.

Spécifications clés

CIP Sync — Temps coordonné sur le réseau EtherNet/IP

Le 1769-L30ER prend en charge CIP Sync, qui distribue une référence temporelle commune sur tous les périphériques EtherNet/IP du réseau à l'aide du protocole de temps de précision IEEE 1588. Lorsque CIP Sync est actif, les horodatages des événements enregistrés sur différents nœuds (lecteurs, adaptateurs d'E/S, terminaux IHM) sont tous référencés à la même horloge. Pour l'analyse post-événement et le suivi de la production, cela rend la séquence d'événements dans le système distribué lisible et fiable.

Scénarios d'application

Lignes de conditionnement à grande vitesse :Mécanismes d’alimentation, de découpe, de scellage et de rejet du film coordonnés via EtherNet/IP. CIP Motion gère la synchronisation des servos ; CIP Sync horodatage chaque événement sur toute la ligne.

Systèmes d'entrepôt automatisés :Transstockeurs, convoyeurs et lecteurs de codes-barres fonctionnant comme nœuds EtherNet/IP sous coordination L30ER. Jusqu'à 16 appareils sur l'anneau ; Le DLR protège contre les défauts de câbles.

Stations de traitement des eaux :Capteurs de niveau, débitmètres et actionneurs de vannes de pompe sur les stations d'E/S distribuées. Le L30ER rassemble les données du processus et contrôle les séquences de pompe à partir d'un panneau central.

Systèmes multicontrôleurs collaboratifs :Le L30ER fonctionne comme un nœud intelligent local au sein d'un réseau ControlLogix ou CompactLogix plus vaste — gérant les E/S locales d'une section de machine tout en échangeant des données avec l'automate au niveau du système via EtherNet/IP.

Notes d'installation et de câblage

• Les modules d'extension d'E/S ne doivent pas dépasser 8 au total ; le budget de puissance global doit être vérifié sur tous les modules
• Utilisez un câble à paire torsadée blindé industriel pour toutes les connexions EtherNet/IP ; garder séparé du câblage d'alimentation
• La carte SD stocke les sauvegardes du programme et les mises à jour du micrologiciel ; elle ne sert pas de support d'exécution d'exécution.
• Environnement du panneau : humidité ambiante ≤ 85 % HR (sans condensation) ; assurer une ventilation adéquate
• Confirmez la configuration de l'adresse IP avant la première mise sous tension pour éviter les conflits de réseau sur les segments partagés

FAQ

Q1 : Quelle est la différence pratique entre le 1769-L30ER et le 1769-L30ERM ?

Le L30ERM ajoute la capacité du contrôleur CIP Motion (4 axes servo) à la même plate-forme matérielle. Le L30ER n'a pas de fonction CIP Motion : il ne peut pas contrôler les servovariateurs Kinetix en tant qu'axes CIP Motion coordonnés. Si l'application nécessite uniquement un contrôle discret et de processus (pas de coordination des mouvements d'asservissement), le L30ER est la spécification correcte et la plus rentable. Si la coordination des axes servo est requise, le L30ERM est nécessaire.

Q2 : Quel logiciel de programmation se connecte au 1769-L30ER ?

Studio 5000 Logix Designer est l'environnement de programmation de la famille CompactLogix 5370. La connexion utilise le port USB pour un accès direct à l'ordinateur portable ou l'un des ports EtherNet/IP pour la programmation réseau. Studio 5000 prend en charge les diagrammes à contacts, le texte structuré, les diagrammes de blocs fonctionnels et les diagrammes de fonctions séquentielles. Le 1769-L30ER prend en charge Logix Designer version 20 et ultérieure.

Q3 : Combien de points d'E/S locaux 8 modules d'extension fournissent-ils ?

Le nombre de points dépend des modules Compact I/O 1769 spécifiques sélectionnés. Une extension à 8 emplacements avec des modules d'E/S numériques mixtes à 16 points fournit 128 points d'E/S localement. Les modules haute densité à 32 points répartis dans les 8 emplacements fournissent 256 points d'E/S locaux. La limite de 8 emplacements est la contrainte matérielle ; dans cette limite, la sélection du module détermine le nombre total de points.

Q4 : À quoi sert l’indice d’isolation continue de 30 V ?

L'isolation continue de 30 V est la tension nominale pour l'isolation de base entre les interfaces USB, Ethernet et de bus interne du contrôleur. Il définit la séparation électrique qui protège contre les différences de tension de mode commun entre le contrôleur et les appareils connectés. En pratique, cette valeur signifie que les ports de communication du contrôleur ne sont pas isolés pour les applications haute tension : pour les connexions aux circuits de terrain à des potentiels plus élevés, un matériel d'isolation approprié doit être utilisé entre le contrôleur et le câblage de terrain.
