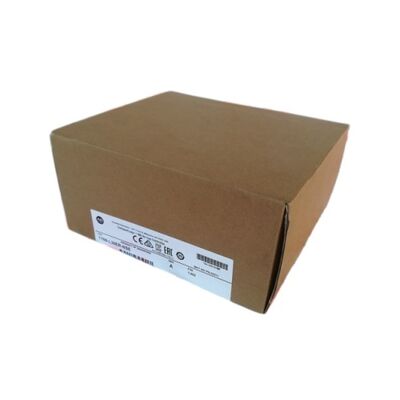

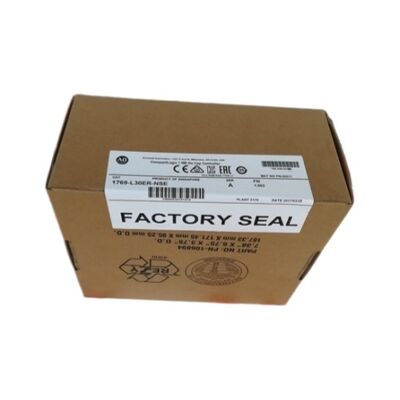

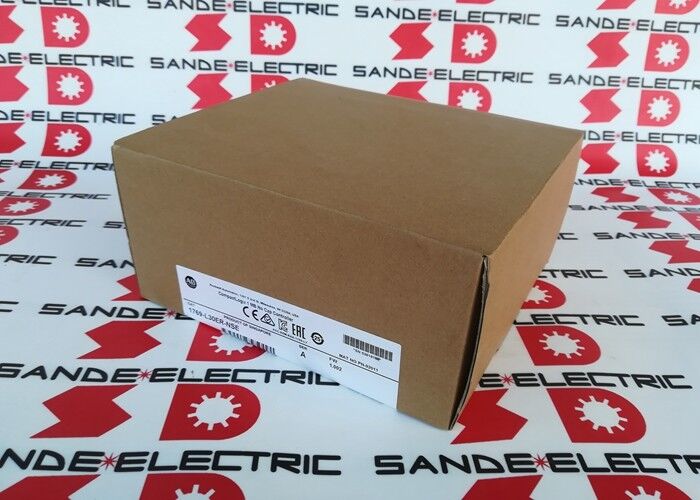

Le nouveau processeur ALLEN BRADLEY 1769-L30ER-NSE

1769-L30ER-NSE | CompactLogix 5370 L3 — 1 Mo / Double DLR EtherNet/IP / 16 nœuds / 8 modules d'E/S / Pas de Supercap / Emplacement dangereux / USB / 1 Go SD

NSE — No Supercap — La spécification qui définit ce modèle

Le 1769-L30ER-NSE et le 1769-L30ER standard sont fonctionnellement identiques en termes de mémoire, de capacité Ethernet, d'extension d'E/S et de programmation. Une spécification les sépare : la variante NSE nepascontiennent un supercondensateur pour la sauvegarde d'énergie de l'horloge en temps réel (RTC).

Les automates CompactLogix 5370 standard utilisent un supercondensateur interne pour maintenir l'horloge en temps réel en cas de coupure de courant. Un supercondensateur est un dispositif de stockage d'énergie capable, en cas de panne, de libérer une charge rapidement, ce qui dans certains environnements constitue un risque d'arc ou d'inflammation.

Pour les installations dansEmplacements dangereux de classe I, division 2 (Div 2) ou zone 2— lorsque des gaz ou des vapeurs inflammables peuvent être présents dans des conditions anormales — l'équipement doit être non incendiaire ou conçu pour la zone dangereuse. L'élimination du supercondensateur supprime la source d'inflammation potentielle. Le 1769-L30ER-NSE est la spécification CompactLogix 5370 L3 qui répond à cette exigence.

Si une sauvegarde de l'horloge en temps réel pendant une coupure de courant est nécessaire dans l'application en zone dangereuse, la carte SD assure la continuité du stockage du programme. Le RTC lui-même se réinitialise en cas de perte de puissance dans la variante NSE.

Spécifications clés

Double EtherNet/IP avec DLR — Capacité réseau de 16 nœuds

Les deux ports Ethernet forment un commutateur intégré à deux ports prenant en charge la topologie DLR (Device Level Ring). Un anneau DLR connecte les appareils EtherNet/IP dans une boucle fermée : une simple rupture de câble n'importe où redirige le trafic via le chemin survivant sans aucune intervention manuelle. Jusqu'à 16 connexions de nœuds EtherNet/IP couvrent les exigences d'E/S distribuées, de variateurs et d'IHM de la plupart des installations de machines compactes.

Huit emplacements de module d'extension Compact I/O 1769 locaux gèrent les E/S locales sans consommer le budget du nœud EtherNet/IP. Le port USB fournit un accès à la programmation locale et aux mises à jour du micrologiciel sans occuper la bande passante du réseau.

Scénarios d'application

Panneau de commande pour emplacements dangereux :Les panneaux de traitement pétrochimique classés Classe I Division 2 nécessitent un matériel de contrôle non incendiaire. La variante NSE élimine le risque d'arc de supercondensateur tout en offrant toutes les fonctionnalités du CompactLogix 5370 L3 : double EtherNet/IP, résilience DLR et 1 Mo de mémoire programme.

Tête de puits de pétrole et de gaz ou automatisation du traitement :Là où des vapeurs inflammables peuvent occasionnellement être présentes, le contrôleur NSE s'installe sans nécessiter de boîtier antidéflagrant supplémentaire pour contenir la variante standard équipée d'un supercondensateur.

Remplacement direct des installations NSE existantes :La correspondance du suffixe NSE lors du remplacement d'un contrôleur installé préserve la conformité en zone dangereuse sans réévaluation.

FAQ

Q1 : Que signifie NSE et pourquoi est-ce important ?

NSE signifie No Supercap Energy — ce contrôleur ne contient pas de supercondensateur. Les automates CompactLogix 5370 standard utilisent un supercondensateur pour maintenir l'horloge en temps réel en cas de coupure de courant. Dans les classifications de zones dangereuses de classe I, division 2 et zone 2, un supercondensateur représente une source potentielle d'arc/d'inflammation. Sa suppression permet à la variante NSE de pouvoir être utilisée dans ces emplacements sans boîtier supplémentaire.

Q2 : Le retrait du supercondensateur affecte-t-il le programme du contrôleur ou la conservation des données ?

La rétention du programme est gérée par la carte SD et non par le supercondensateur. Les programmes survivent à une coupure de courant tant que la carte SD est installée. Ce qui est perdu en cas de coupure de courant dans la variante NSE, c'est la valeur de l'horloge en temps réel : l'horloge se réinitialise lorsque l'alimentation est rétablie. Si la précision RTC est requise dans l'application, une source de synchronisation horaire du réseau externe fournit la référence d'horloge après le rétablissement de l'alimentation.

Q3 : Quels types de fils sont compatibles avec le bornier ?

Fil de cuivre massif 22-14 AWG ou fil de cuivre toronné 22-16 AWG évalué à 90°C. Le bornier de remplacement est le 1769-RTBN18. Ces spécifications couvrent le câblage de terrain standard 24 V CC utilisé dans les panneaux de commande compacts.

Q4 : Quel logiciel de programmation est utilisé pour le 1769-L30ER-NSE ?

Studio 5000 Logix Designer est l'environnement de programmation standard de la famille CompactLogix 5370. La connexion s'effectue via le port USB pour une programmation directe ou via l'un des ports EtherNet/IP pour le téléchargement de programmes en réseau. Le 1769-L30ER-NSE prend en charge les quatre langages de programmation CEI 61131-3 : diagramme à contacts, texte structuré, diagramme de blocs fonctionnels et diagramme de fonctions séquentielles.

Q5 : Le 1769-L30ER-NSE peut-il remplacer le 1769-L30ER standard dans un emplacement non dangereux ?

Oui. La variante NSE est fonctionnellement équivalente au 1769-L30ER standard dans toutes les capacités, à l'exception de la sauvegarde RTC en cas de coupure de courant. Dans les zones non dangereuses où la précision de l'horloge en temps réel après le rétablissement de l'alimentation est requise, la variante standard avec supercondensateur constitue une meilleure spécification. Pour les applications qui ne nécessitent pas de précision RTC ou n'utilisent pas la synchronisation horaire du réseau, la variante NSE fonctionne de manière identique.
