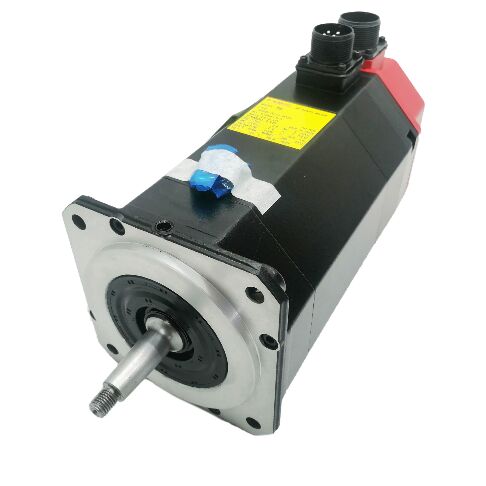

Fanuc A06B-0345-B231 Servo moteur à courant alternatif nouveau en boîte

FANUC A06B-0345-B231 | Servomoteur AC modèle 5RF de la série S — 6 Nm / 3000 tr/min / Arbre conique / Frein / Encodeur absolu 2000P + Résolveur

Série S 5RF — Double retour d'information de la première génération de servomoteurs AC de FANUC

Le A06B-0345-B231 est un servomoteur AC FANUC de la série S — modèle 5RF — issu de la première génération de produits de servomoteurs AC de FANUC. La série S précède la génération Alpha et représente la technologie de moteur qui a alimenté la première génération de machines-outils CNC à commande de servomoteur AC FANUC.

Avec un couple de blocage de 6 Nm et 3 000 tr/min, le 5RF se situe dans la gamme moyenne de la famille de moteurs de la série S. Sa spécification électrique de 117 V / 3 phases / 8 pôles reflète l'architecture du système d'entraînement de l'époque — la tension et la fréquence de fonctionnement sont générées par l'amplificateur de servomoteur de la série S, correct pour l'époque, et non tirées directement du secteur.

Le système de double retour d'information — encodeur absolu 2000P combiné à un résolveur — est la caractéristique technique distinctive de cette variante. Le résolveur fournit une sortie de position angulaire continue basée sur le sinus/cosinus qui ne dépend pas du comptage d'impulsions. L'encodeur absolu 2000P fournit le registre de position numérique que la commande numérique utilise pour le contrôle des coordonnées. Les deux fonctionnent simultanément : le résolveur fournit la référence angulaire fine pour les boucles de contrôle de courant et de vitesse du servomoteur, tandis que l'encodeur 2000P fournit le comptage de position de l'axe que la commande numérique maintient et affiche.

Spécifications clés

Arbre conique avec frein

L'arbre conique tire le moyeu de couplage axialement sur l'arbre moteur avec un tirant, fournissant une liaison mécanique sans glissement. Pour un moteur de la classe 5RF entraînant les axes CNC primaires sous des charges de coupe soutenues, l'engagement conique positif maintient l'intégrité du couplage pendant la durée de vie opérationnelle de la machine sans le risque de frottement que les interfaces à arbre claveté peuvent développer sous de fortes inversions cycliques.

Le frein à ressort maintient l'arbre mécaniquement lorsque la tension du frein est retirée. Pour les axes verticaux et les mécanismes chargés par gravité sur les machines-outils desservies par ce moteur, le frein à ressort est le mécanisme de maintien de sécurité qui empêche le mouvement de la charge lorsque le servomoteur est désactivé, en cas d'arrêt d'urgence et de perte de puissance.

Situation des pièces héritées

La série S était la génération de servomoteurs AC de FANUC du début des années 1980. FANUC a cessé sa production il y a de nombreuses années. Une installation exploitant des moteurs de la série S gère des actifs en fin de vie de service initialement prévue. Les stocks de remplacement proviennent de machines désaffectées récupérées et de surplus gérés. Pour les moteurs de la série S toujours en production, avoir une unité de rechange testée à portée de main est une étape significative de gestion des risques — la fenêtre d'approvisionnement du marché secondaire continue de se rétrécir à mesure que la base installée vieillit.

FAQ

Q1 : Quel est le rôle du résolveur sur ce moteur en plus de l'encodeur 2000P ?

Le résolveur fournit une sortie de position angulaire analogique continue — un signal sinus/cosinus qui ne dépend pas du comptage d'impulsions ni d'une sauvegarde par batterie. Il prend en charge les boucles de contrôle de vitesse et de courant de l'amplificateur de servomoteur avec un retour d'information continu à haute résolution. L'encodeur absolu 2000P fournit le registre de position numérique pour la commande numérique. Fonctionnant ensemble, le résolveur couvre la boucle de contrôle en temps réel à haute vitesse tandis que l'encodeur maintient la position de la coordonnée de la machine.

Q2 : Quels amplificateurs de servomoteur sont compatibles avec le A06B-0345-B231 ?

Le moteur de la série S nécessite l'amplificateur de servomoteur de la série S compatible avec l'époque — pas les variateurs des séries Alpha, Alpha i ou Beta. L'interface de l'encodeur, les connexions du résolveur et les paramètres de tension du moteur du système d'entraînement de la série S sont spécifiques à la génération de moteurs de la série S. Confirmez la compatibilité de l'amplificateur installé avec le type de moteur 5RF avant de commander un moteur de remplacement.

Q3 : Comment le moyeu de l'arbre conique est-il correctement retiré sur un moteur de la série S ?

Utilisez un extracteur de tirant engageant le trou taraudé à l'extrémité de l'arbre — appliquez une force axiale contrôlée pour rompre l'engagement conique. Ne jamais marteler, frapper ou faire levier sur l'arbre. Les charges d'impact se transmettent à travers l'arbre à l'ensemble résolveur et encodeur, ainsi qu'aux roulements du moteur. Si le cône est serré, appliquez un fluide pénétrant au niveau de la jonction et utilisez une force d'extraction constante.

Q4 : La machine produit un positionnement correct de la broche mais des alarmes liées au résolveur apparaissent sous charge. Que faut-il vérifier ?

Vérifiez le routage du câble du résolveur et l'état du connecteur — les câbles de signal du résolveur sont sensibles aux interférences des câbles d'alimentation du moteur s'ils sont acheminés en parallèle sans séparation ou blindage adéquat. Vérifiez que le blindage du câble est mis à la terre uniquement à l'extrémité de l'amplificateur. Vérifiez les broches du connecteur du résolveur pour la corrosion. Si la qualité du signal est confirmée bonne à l'extrémité du moteur mais dégradée à l'amplificateur, le câble est suspect.

Q5 : Le A06B-0345-B231 est-il toujours disponible sur le marché secondaire ?

Oui, auprès de revendeurs spécialisés de moteurs FANUC anciens et de machines désaffectées récupérées. Compte tenu de l'âge du moteur et de son statut d'arrêt, inspectez minutieusement toute unité d'occasion : fonctionnement du frein à la bonne tension, qualité du signal du résolveur en rotation, état de l'arbre conique et résistance d'isolement des enroulements. Un test sur banc avec l'amplificateur de la série S approprié avant de s'engager dans une installation de production est fortement recommandé.
