Le moteur de freinage à courant alternatif doit être équipé d'un moteur de freinage à courant alternatif.

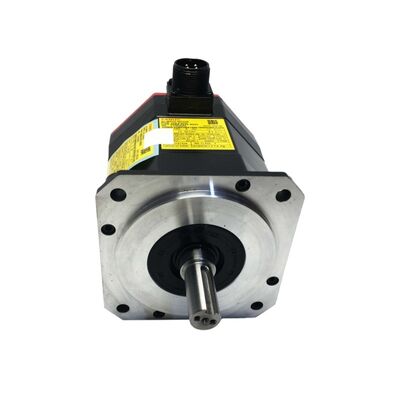

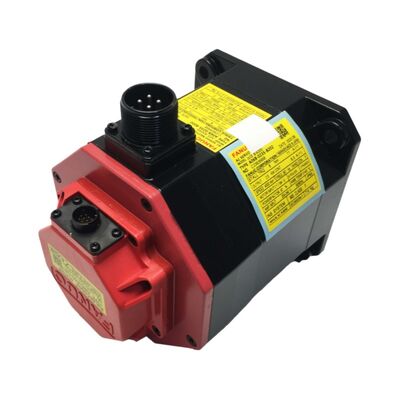

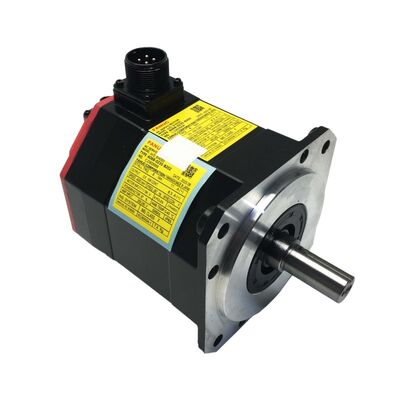

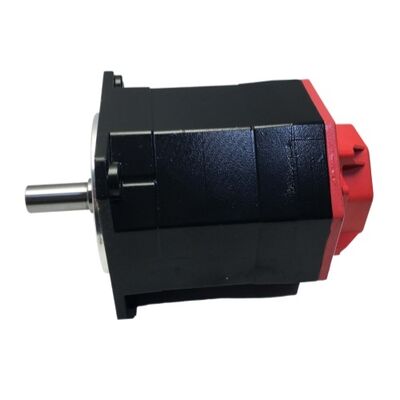

Alpha iS 8/4000, 2,5 kW, puits à clé IP67
Un couple solide, prouvé sur le terrain
Lorsque les axes CNC exigent des performances fiables sur des milliers d'heures de production, la sélection du moteur devient essentielle.Le nombre d'équipements utilisés est déterminé par le système de mesure de l'équipement.Le servo-moteur CA de la série Alpha iS 8/4000 représente l'un des servo-moteurs FANUC les plus largement utilisés dans les machines-outils de petit à moyen format dans le monde.
Les principales spécifications comprennent:2Puissance nominale de 0,5 kW,Le couple de stationnement est de 8 Nm,4Velocité maximale à 1000 tr/min, et11 Un courant de stationnementCe moteur fonctionne à 184 V à 267 Hz à 3 phases avec une entrée d'amplificateur de 200-230 VAC.Variante B202caractéristiques aarbre droit avec porte-clés, porte uneClassification de protection IP67(résistant à l'eau jusqu'à 1 mètre d'immersion), et comprend leLe codeur d'impulsion FANUC Alpha i A16000(A860-2001-T321) pour une rétroaction de position haute résolution.
Spécifications techniques
| Paramètre |
Valeur |
| Modèle |
Alpha iS 8/4000 est une |
| Résultats nominaux |
2.5 kW |
| Le couple de marche |
8 Nm |
| Vitesse maximale |
4, 000 RPM |
| Courant d'arrêt |
11 A |
| Voltage du moteur |
Les émissions de gaz à effet de serre ne doivent pas dépasser 1 MW. |
| Entrée de l'amplificateur |
200-230 VAC, trois phases, 50/60 Hz |
| Encodeur |
Alpha i A16000 (A860-2001-T321) Il s'agit d'un projet de loi qui vise à améliorer la qualité de l'eau. |
| Type d'arbre |
Droite avec le clavier |
| Fréquence électromagnétique |
Non inclus |
| Classement de protection |
Pour la protection contre la corrosion |
| Enroulement |
3 phases en Y, 8 pôles |
| Facteur de puissance |
97% |
Protection IP67: plus qu'une simple note
Les B202Rating IP67offre une protection supérieure par rapport à la classification IP65 trouvée sur les autres variantes A06B-0235.IP67 couvre l'immersion temporaire jusqu'à un mètre - protection cruciale dans les environnements CNC où des inondations de liquide de refroidissement se produisent et où les moteurs peuvent être exposés à l'accumulation de liquide.
LeCodificateur d'impulsions Alpha i A16000fournit 16 000 impulsions par tour, fournissant au servo-amplificateur FANUC αi la résolution nécessaire pour le contrôle d'axe de précision dans les applications de tournage, de fraisage et de centre d'usinage.Cette génération de codeurs communique nativement via FSSB (FANUC Serial Servo Bus) avec des amplificateurs αi, assurant une intégration transparente dans les systèmes FANUC CNC.
Compatibilité des applications
La série Alpha iS 8/4000 est conçue pourmachines-outils CNC de petite à moyenne taille- y compris les tours, les centres d'usinage et les fraiseuses dont les besoins en puissance axiale se situent dans la gamme de 1,5 à 3 kW et dont les vitesses de traverse rapides exigent un couple fiable à des fréquences de tours plus élevées.
Leéchafaudagesur la variante B202 assure un verrouillage mécanique positif entre l'arbre et l'accouplement - essentiel aux niveaux de couple auquel ce moteur fonctionne,lorsque les accouplements à friction seule risquent de glisser sous des charges d'inversionPour les applications nécessitant un arbre simple (non clôturé), les variantes B100 et B200 de la même famille A06B-0235 répondent à cette exigence.
Questions fréquemment posées
Quelle est la différence entre l'A06B-0235-B202 et d'autres variantes de B-suffixe comme B100 ou B502?
Tous les modèles partagent le même noyau de moteur Alpha iS 8/4000 avec des spécifications de 2,5 kW, 8 Nm et 4000 tr/min. Les codes de suffixe définissent le type d'arbre, l'inclusion du frein et le codeur.B202Il est équipé d'un arbre droit, sans frein, et d'un codeur A16000 avec protection IP67.B100a un arbre droit, tandis que leB502Il convient toujours de faire correspondre le suffixe aux exigences mécaniques et environnementales de votre machine.
Pour quel amplificateur FANUC est conçu ce moteur?
L'A06B-0235-B202 est conçu pourServo-amplificateurs de la série FANUC αiLe codeur d'impulsions Alpha i A16000 communique nativement avec ces disques.Ce moteur n'est pas directement compatible avec les anciens amplificateurs FANUC α (non-i) ou les entraînements non FANUC sans matériel d'interface supplémentaire.
Que signifie IP67 dans la pratique pour les installations CNC?
La certification IP67 signifie que le moteur est totalement étanche à la poussière et peut résister à une immersion temporaire dans l'eau à une profondeur d'un mètre.Ceci offre une protection complète contre les inondations de liquide de refroidissement et l'exposition aux éclaboussures au-delà des normes IP65.Notez que le point de pénétration de l'arbre et les faces d'accouplement des connecteurs sont exclus de la classification IP67, ce qui nécessite une bonne gestion du câble.
L'A06B-0235-B202 peut-il être réparé si le codeur tombe en panne?
Le remplacement du codeur sur les moteurs de la série Alpha iS est une réparation standard effectuée par des installations de service autorisées par FANUC et des ateliers tiers qualifiés.Le codeur d'impulsion A16000 peut être remplacé indépendammentLe remplacement du roulement et l'inspection de l'enroulement sont également des procédures de service courantes.
Est-ce que le A06B-0235-B202 est toujours disponible neuf, ou seulement réaménagé?
La disponibilité de nouveaux stocks dépend des canaux de distribution régionaux et de l'état actuel de production de cette variante de moteur par FANUC. Refurbished and exchange units are widely available through CNC parts markets and represent practical alternatives - provided sellers can confirm the motor has been load-tested on compatible FANUC systems, non seulement inspectés visuellement ou alimentés à l'aide d'un banc.
Le FANUC A06B-0235-B202 est un composant de remplacement OEM. Vérifiez la compatibilité de l'amplificateur, la configuration de l'arbre et le type d'encodeur avec la documentation de votre machine avant l'installation.
