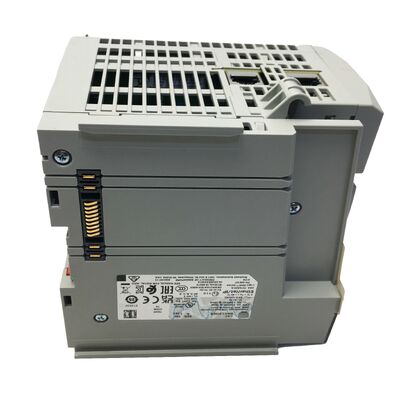

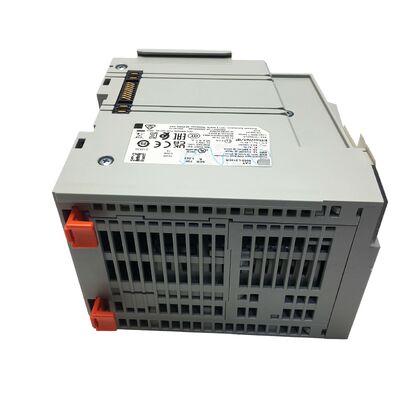

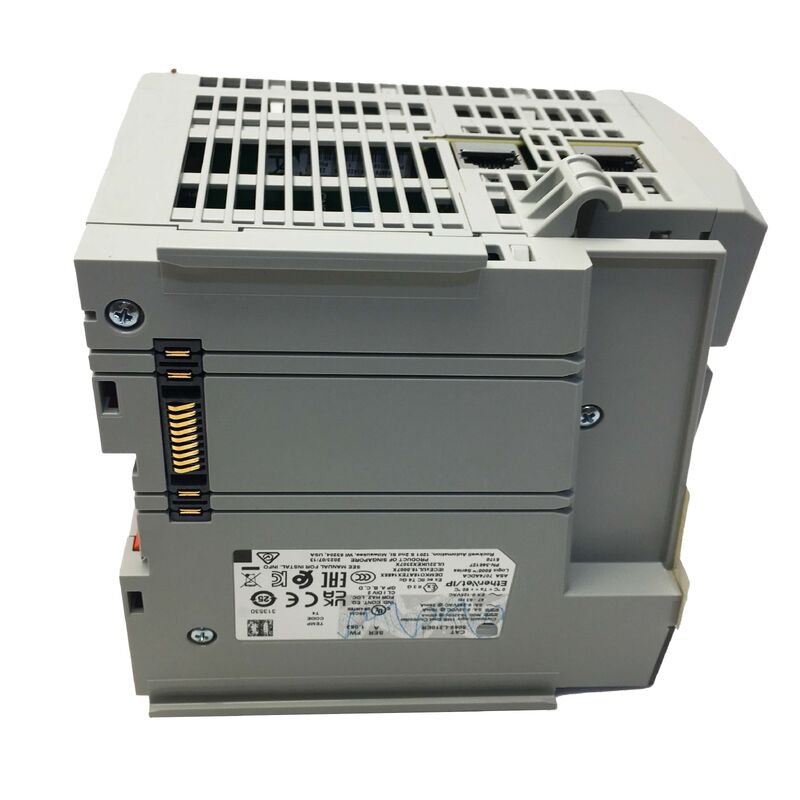

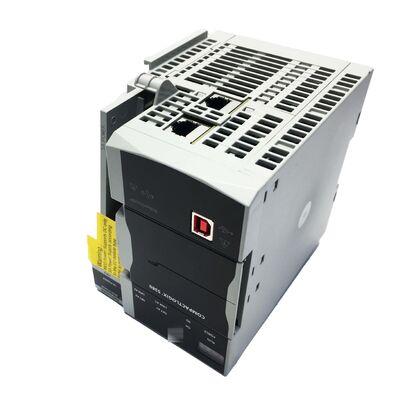

Le PLC de l'Allen-Bradley 5069-L310ER CompactLogix 5380
Contrôleur de mouvement EtherNet/IP de 1 MB, série A
Contrôle à distance moyenne sans compromis à distance moyenne
La transition des PLC d'entrée de gamme vers un rack ControlLogix complet implique des coûts, de l'espace d'armoire et du temps d'ingénierie importants.
LeLe nombre d'émissions de CO2 est déterminé par la méthode suivante:est unContrôleur CompactLogix 5380qui comble cette lacune en fournissant la puissance de traitement, l'architecture de réseau et la capacité d'E/S requises pour l'automatisation des machines et des processus de milieu de gamme,dans un emballage DIN monté sur rail qui correspond à des budgets réalistes.
- Série Aunité avec1 Mo de mémoire utilisateur
- Processeur à quatre cœurspour des performances améliorées
- Ports IP/EtherNet à double port de 1 Gbet un port USB
- Soutenir jusqu'à8 modules d'entrée/sortie compacts locaux 5069et24 nœuds EtherNet/IP
- La programmation exclusivement parStudio 5000, concepteur de logique
Spécifications techniques
| Paramètre | Valeur |
|---|
| Numéro de la partie | Pour les appareils à commande numérique |
| Série | Une |
| Famille | CompactLogix 5380 |
| Mémoire utilisateur | 1 MB |
| Processeur | Quad Core |
| Ports EtherNet/IP | 2 × 1 Gb |
| Port USB | 1 × type B 2.0 à pleine vitesse |
| La communication | Éthernet/IP, USB |
| Nœuds EtherNet/IP | Jusqu'à 24 |
| Modules d'E/S locaux | Jusqu'à 8 (5069 Compact I/O) |
| Les axes de mouvement | 0 |
| Les tâches | 32 (jusqu'à 1 000 programmes par tâche) |
| L'alimentation électrique MOD | 18 à 32 V de courant continu |
| L'alimentation électrique SA | 0 à 32 V CC / 0 à 240 V AC, 47 à 63 Hz |
| Le nombre maximal d'équipements | 125 V courant alternatif |
| Isolement Ethernet | 300V continu; aucune isolation entre les ports ENET |
| Topologies de réseau | L'anelle linéaire, étoile, niveau de l'appareil (DLR) |
| Vitesse Ethernet | 10 / 100 / 1 000 Mbps (duplex complet) |
| Mémoire non volatile | Carte SD de 2 Go (1784-SD2, expédiée) |
| Taille | Pour les appareils électroniques |
| Profondeur | 136.81 mm (5,39 pouces) |
| Température de fonctionnement | 0 à 60 °C (32 à 140 °F) |
| Température de stockage | -40 à 85 °C |
| Humidité relative | 5 à 95% (sans condensation) |
| Logiciel de programmation | Studio 5000, concepteur de logique |
Capacité de connexion à deux ports IP/EtherNet de 1 Gb
Les contrôleurs à port unique imposent un compromis: exécuter le réseau d'E/S et le trafic HMI/SCADA sur le même segment ou ajouter un commutateur non géré avec des contraintes de topologie.
LeLes deux ports 1 Gb du 5069-L310ERL'un des ports peut gérer le réseau d'E/S de la machine tandis que l'autre se connecte au réseau Ethernet de l'usine.Ringe au niveau de l'appareil (DLR)une topologie permettant une redondance de réseau tolérante aux pannes, assurant un fonctionnement continu même avec une seule rupture de câble.
Lespécifications d'isolationest critique: isolation continue de 300 V entre les ports Ethernet et les internes du contrôleur, maisaucune isolation entre les deux ports EthernetCette continuité électrique est standard pour les contrôleurs DLR et est importante pour la mise à la terre des panneaux et la planification du routage des câbles.
Traitement et exécution de tâches quadricœurs
Le processeur quad-core de la génération 5380 représente une amélioration significative par rapport aux architectures mono-core des familles CompactLogix antérieures.
Il en résulte:des temps de balayage plus rapides, une meilleure gestion de multiples tâches simultanées et une capacité accrue pour le contrôle du mouvement, l'enregistrement des données et les applications à forte intensité de communication sans dégradation du temps d'analyse.
Le contrôleur prend en charge32 tâchesavec jusqu'à1, 000 programmes par tâche- fournir une flexibilité organisationnelle pour les machines complexes avec plusieurs modes fonctionnels, gestion des recettes et contrôle multi-zones coordonné sans nécessiter un châssis ControlLogix.
5069 Compatibilité des entrées/sorties compactes
Le 5069-L310ER utilise le5069 Compact I/OLa famille de modules n'est pas les modules 1769 plus anciens des générations précédentes de CompactLogix.
Les modules 5069 présententles communications en arrière-plan à grande vitesse, un facteur de forme plus petit par point et des fonctionnalités de sécurité améliorées, notamment un micrologiciel signé numériquement, une détection des modifications basée sur le contrôleur,et contrôle d'accès basé sur les rôles pour les routines et les instructions complémentaires.
Le contrôleur prend en charge jusqu'à8 modules locaux 5069directement, avec des entrées/sorties supplémentaires disponibles via des modules distribués sur le réseau EtherNet/IP jusqu'à un total de 24 nœuds.
Flexibilité de l'alimentation électrique
LePuissance MOD(alimentation du module de commande)18 à 32 V de courant continu¥compatible avec les panneaux de 24 V courant continu standard.
LePuissance SA(alimentation du module E/S) accepte à la fois la tension continue (0-32 V) et la tension alternatif (0-240 V à 47-63 Hz), ce qui offre une flexibilité pour alimenter les appareils de terrain avec des exigences de tension différentes à partir du même châssis E/S.
PourLe code de l'ATEX/IECExL'approvisionnement en SA est limité à:125 V CA maximum- une considération importante lors de la conception des panneaux pour les installations dans les zones dangereuses.
Questions fréquemment posées
Quel logiciel de programmation est nécessaire pour le 5069-L310ER?
Le 5069-L310ER est programmé exclusivement en utilisantStudio 5000, concepteur de logique. Le logiciel RSLogix 5000 plus ancien n'est pas compatible avec la plate-forme CompactLogix 5380. Vérifiez que votre environnement de programmation est à jour avant de mettre à niveau des systèmes CompactLogix plus anciens.
Combien de modules d'E/S et de nœuds EtherNet/IP ce contrôleur prend en charge?
Le 5069-L310ER supporte jusqu'à8 modules d'entrée/sortie compacts locaux 5069sur le plan arrière et jusqu'à24 nœuds EtherNet/IPLes nœuds comprennent des adaptateurs d'E/S à distance, des lecteurs, des HMI et d'autres périphériques EtherNet/IP connectés à l'un ou l'autre port Ethernet.
Ce contrôleur peut gérer les axes de commande de mouvement?
Le5069-L310ER est réglé pour 0 axes de mouvementPour les applications nécessitant le contrôle de l'axe de mouvement CIP,les régulateurs 5069-L320ER ou 5380 de capacité supérieure avec capacité de mouvement sont des sélections appropriées au sein de la même famille de produits.
Quelles topologies de réseau le dual EtherNet/IP prend en charge?
Les deux ports Ethernet supportentRings linéaires, stellaires et au niveau de l'appareil (DLR)DLR fournit une tolérance à l'erreur du réseau, si une seule rupture de câble se produit n'importe où sur l'anneau, le trafic est automatiquement redirigé et le réseau d'E/S continue à fonctionner.Il s'agit d'un avantage significatif en matière de fiabilité pour les applications où les temps d'arrêt imprévus sont coûteux..
Le 5069-L310ER est-il rétrocompatible avec les modules d'entrée/sortie CompactLogix 1769?
Le 5069-L310ER utilise5069 Modules d'E/S compacts uniquementIl n'est pas compatible avec les modules d'E/S 1769 utilisés dans les précédents contrôleurs CompactLogix 1769-L3x.les modules d'E/S doivent être remplacés avec le contrôleur.
L'Allen-Bradley 5069-L310ER est un contrôleur Rockwell Automation CompactLogix 5380. Vérifiez la version du logiciel, la compatibilité du module E/S et les exigences de topologie réseau avant l'installation.
