24 I/O, Ethernet, contrôle de mouvement à grande vitesse contrôleur logique programmable
Numéro de la partie:Le nombre de points de contact doit être déterminé en tenant compte de l'importance des points de contact
Nom du fabricant:Allen-Bradley (Automatisation Rockwell) est un groupe d'ingénieurs américains.
Ligne de produits:Micro 850
UPC:884951711709
Condition:Nouveau / rénové / disponible en excédent
Vue d'ensemble du produit

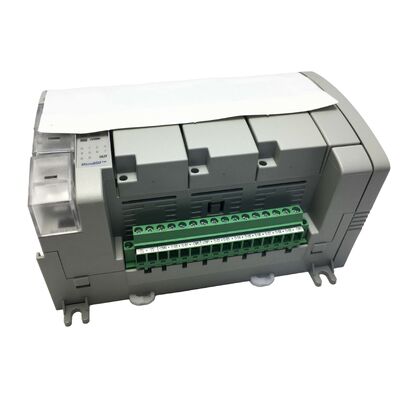

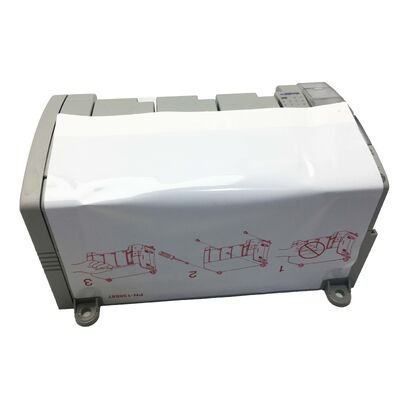

Le Allen-Bradley 2080-LC50-24QBB est un contrôleur logique programmable autonome de milieu de gamme de la série Micro 850 de Rockwell Automation.Cette plateforme de contrôle comble le fossé entre le Micro 820 d'entrée de gamme et la famille CompactLogix plus avancée, ce qui le rend idéal pour les petites et moyennes applications d'automatisation de machines nécessitant une empreinte compacte, une connectivité Ethernet intégrée et une véritable capacité de mouvement dans une seule unité.
Avec 14 entrées, 10 sorties, port Ethernet RJ45 intégré, interface de configuration USB et prise en charge jusqu'à 4 modules d'E/S d'expansion (étendant le total des E/S numériques à 132 points),Le 2080-LC50-24QBB offre des performances évolutives qui augmentent avec les exigences de votre application.
Principales spécifications
| Paramètre |
Valeur |
| Numéro de la partie |
Le nombre de points de contact doit être déterminé en tenant compte de l'importance des points de contact |
| Ligne de produits |
Micro 850 |
| Total des entrées et sorties de base |
24 (14 à l' intérieur / 10 à l' extérieur) |
| Voltage d'entrée |
12/24V évier en courant continu/source |
| Type de sortie |
Source de courant continu de 24 V |
| Entrées à grande vitesse |
8 (entrées 0-7) |
| Sorties à grande vitesse |
2 (sorties 0 à 1) |
| Fréquence maximale HSC |
100 kHz |
| Compteurs à grande vitesse |
4 HSC |
| Les axes de mouvement (PTO) |
2 |
| Les emplacements de base |
3 |
| Modules d'entrée/sortie d'expansion |
Jusqu'à 4 |
| Maximum d'entrée/sortie numérique |
132 |
| Port de série |
1 * RS-232/485 (non isolé) |
| Port de configuration |
1 * USB de type B |
| Port Ethernet |
1 * RJ45 |
| Entrée d'alimentation |
20.4-26.4 V de courant continu (classe 2 / LVLC) |
| Le poids |
00,43 kg |
Capacités d'E/S avancées
Le 2080-LC50-24QBB dispose de huit entrées haute vitesse capables de fonctionner à une fréquence allant jusqu'à 100 kHz via des compteurs à haute vitesse embarqués.ou des canaux de mesure de fréquence, fournissant des ressources matérielles importantes sans modules d'expansion.
Deux sorties haute vitesse fonctionnent comme canaux de sortie de train d'impulsion (PTO) pour entraîner les axes de positionnement pas à pas ou servo.il permet le positionnement de base en boucle fermée ou le contrôle indépendant de l'axe pas à pas en boucle ouverte directement depuis l'unité de base.
Caractéristiques de connectivité
Le port Ethernet RJ45 embarqué prend en charge le protocole EtherNet/IP pour l'intégration avec les réseaux gérés par Rockwell, la communication sur panneau HMI et l'accès à distance aux programmes.Le port USB de type B fournit une programmation et une configuration fiables via le logiciel Connected Components Workbench, tandis que le port série RS-232/485 accueille les interfaces de communication et d'instrumentation des appareils anciens.
Capacité d'expansion
La prise en charge de quatre modules d'E/S d'expansion de la série 2080 étend la capacité d'E/S numérique à 132 points.les entrées de température du thermocouple et de la TDITrois emplacements plug-in embarqués acceptent des ports série supplémentaires, des canaux HSC et des entrées analogiques pour une fonctionnalité améliorée.
Portée de l'application
Idéal pour les applications de commande de machines autonomes, y compris les machines d'emballage, les systèmes de convoyeurs, les petites stations de montage, les plates-formes d'essai et les panneaux de commande de pompes et de ventilateurs.Les exigences en matière d'alimentation en courant continu de 24 V et la classification de la puissance de classe 2 sont conformes aux architectures de puissance de commande standard de la machine, tandis que la conception compacte de 0,43 kg s'intègre efficacement dans les armoires de commande montées sur rail DIN.
Programmeur et logiciel
Programmé à l'aide du logiciel Connected Components Workbench (CCW) de Rockwell - disponible en téléchargement gratuit. Prend en charge le diagramme d'échelle, le diagramme de bloc de fonction et les langages de programmation de texte structuré,avec des outils de configuration de mouvement pour la configuration de l'axe de priseInclut la surveillance en ligne, les tendances des données et les capacités de mise à jour du firmware.
Questions fréquemment posées
Quelle est la différence entre les axes de mouvement de la prise de courant et les entrées de la prise de courant?
Les deux canaux PTO (Pulse Train Output) génèrent des signaux d'impulsion et de direction pour entraîner les moteurs pas à pas ou les servo-amplificateurs.Les quatre canaux HSC (High-Speed Counter) comptent les impulsions des codeurs ou autres appareils générateurs d'impulsions jusqu'à 100 kHzUtilisés ensemble, ils permettent une vérification de position de base en boucle fermée.
Le 2080-LC50-24QBB peut-il communiquer avec les panneaux HMI Allen-Bradley par Ethernet?
Le port Ethernet/IP permet une communication directe avec les terminaux HMI Allen-Bradley PanelView et PanelView Plus.La communication basée sur des balises sur EtherNet/IP est nativement prise en charge dans les logiciels de configuration CCW et HMI.
Combien de modules d'expansion peuvent être ajoutés et où sont-ils reliés?
Jusqu'à quatre modules d'entrée/sortie d'expansion de la série 2080 se connectent au côté droit du contrôleur de base, ce qui porte le total des entrées/sorties numériques à 132 points.Trois emplacements de recharge supplémentaires sur l'unité de base acceptent des modules de recharge plus petits pour une fonctionnalité améliorée.
De quelle alimentation le 2080-LC50-24QBB a-t-il besoin?
Le contrôleur nécessite une alimentation en courant continu de 20,4-26,4 V classée comme classe 2 ou LVLC. Une alimentation standard de commutation en courant continu de 24 V avec certification de classe 2 est généralement utilisée.Le contrôleur ne fonctionne pas directement avec l'alimentation en courant alternatif.
Quel logiciel est nécessaire pour programmer le contrôleur, et est-il gratuit?
Le logiciel Connected Components Workbench (CCW) de Rockwell Automation est requis et disponible en téléchargement gratuit.Il prend en charge plusieurs langages de programmation et gère le cycle de vie complet du projet, y compris la configuration de mouvement et les mises à jour du micrologiciel.
