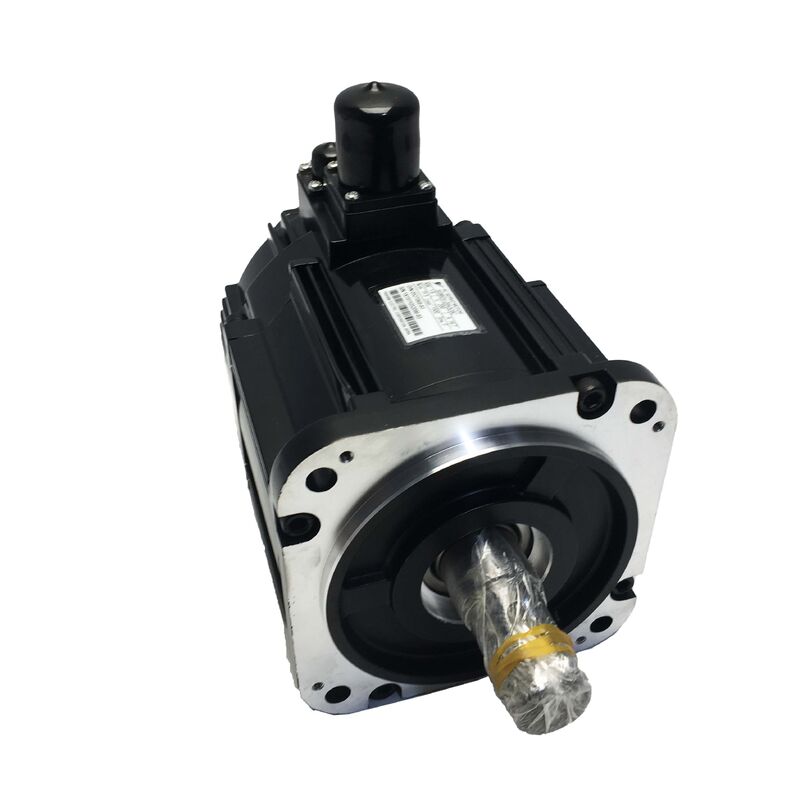

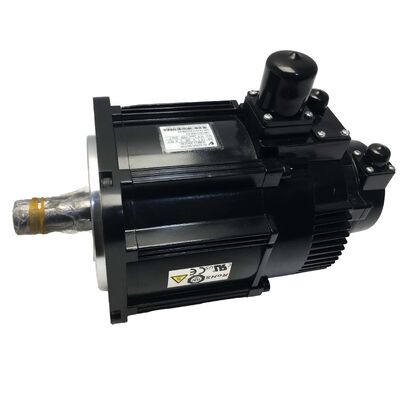

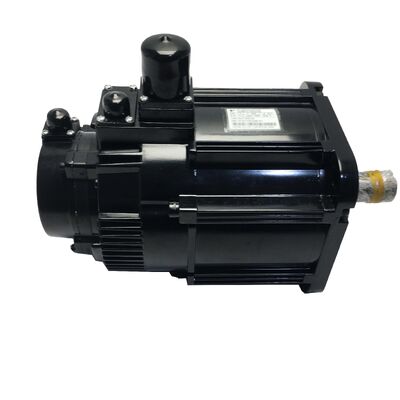

Le moteur à courant alternatif Yaskawa SGMGV-20A3C6C de la série Σ-V
1.8 kW, encodeur 20 bits, IP67, frein de maintien - nouvelle usine scellée
Vue d'ensemble du produit
Le Yaskawa SGMGV-20A3C6C est un servo-moteur à courant alternatif de 1,8 kW de la série Σ-V (Sigma-V) de Yaskawa, spécialement conçu pour les applications d'axe d'alimentation à grande vitesse sur les machines industrielles.d'une puissance de 200 VAC et équipé d'un véritable encodeur série absolu de 20 bits, ce moteur offre une rétroaction haute résolution, un scellement environnemental IP67 et un frein de maintien en courant continu intégré de 24 V pour des applications d'entraînement axiale exigeantes.
Principales spécifications
| Résultats nominaux |
10,8 kW |
| Voltage de l'alimentation électrique |
Parties à l'électricité |
| Type de codeur |
Encodeur sériel à 20 bits |
| Résolution du codeur |
1,048,576 compte/rev |
| Configuration de l'arbre |
Arbre droit avec porte-clés et extrémité filetée |
| Maintien du frein |
24V en courant continu |
| Protection contre les intrusions |
Pour les appareils de protection contre la pollution atmosphérique |
| Série |
Le type de véhicule doit être conforme à l'annexe I. |
| Application du projet |
Tracteur d'axe d'alimentation à grande vitesse |
Technologie d'encodage absolu à 20 bits
L'encodeur en série de 20 bits fournit 1,048,576 numéros de position uniques par révolution d'arbre, permettant un mouvement plus lisse à basse vitesse, une tenue de position plus serrée et un contournement plus précis sur les chemins d'interpolation multi-axes.La caractéristique "véritable absolue" conserve les données de position de l'arbre lors d'interruptions d'alimentation sans batterie de secours, éliminant les cycles d'orientation et réduisant le temps de démarrage.
IP67 Protection de l'environnement
Chaque moteur de la série SGMGV est équipé d'une protection IP67 de série, conçue pour résister à une immersion temporaire jusqu'à un mètre pendant 30 minutes.Ce niveau de protection permet l'installation dans des systèmes de liquide de refroidissement à haute pression, les zones de coupe à forte teneur en brume et les environnements de lavage sans enceintes supplémentaires, prolongeant la durée de vie du moteur et réduisant l'entretien.
Système de freinage de retenue
Le frein de maintien en courant continu 24V suit une architecture à l'abri des pannes: le frein s'engage automatiquement en cas de perte de courant, d'alarme de servo ou d'arrêt d'urgence,assurer la sécurité critique des axes verticaux et des mécanismes chargés par gravitéL'alimentation en freins 24V s'intègre facilement aux systèmes de commande de la machine standard.
Caractéristiques de conception de l'arbre
L'arbre droit comporte une porte-clés usinée pour la connexion mécanique positive et un trou d'extrémité fileté pour la rétention axiale.Cette conception assure une transmission fiable du couple sous charges de choc et simplifie l'entretien dans les dispositifs de transmission par courroie et les applications montées sur poulie.
Compatibilité du système
Conçu pour fonctionner avec les servo-entraînements de la série Σ-V de Yaskawa (gamme d'amplificateurs SGDV), ce moteur forme un système assorti avec des paramètres de reconnaissance et de réglage configurés en usine.Compatible avec les protocoles MECHATROLINK-II/III pour les systèmes à plusieurs axes, ainsi que des entrées de commande analogiques et de commande par impulsions pour des applications autonomes.
Questions fréquemment posées
Quel servomoteur est compatible avec le SGMGV-20A3C6C?
Ce moteur est conçu pour être utilisé avec les servo-amplificateurs Yaskawa de la série Σ-V de la gamme SGDV, sélectionnés pour correspondre à la puissance nominale de 1,8 kW et aux exigences actuelles.
Que signifie "véritable absolu" pour l'encodeur 20 bits?
Les véritables encodeurs absolus stockent physiquement les informations de position de l'arbre dans l'encodeur, permettant une lecture immédiate de la position lors de l'alimentation sans séquences de localisation ni besoins de sauvegarde de la batterie.
Ce moteur peut-il être utilisé sans actionner le frein de retenue?
Oui, le frein est une fonction distincte nécessitant une alimentation en courant continu de 24 V dédiée.
En quoi la protection IP67 affecte-t-elle l'installation et la maintenance?
IP67 permet l'installation dans des environnements riches en liquide de refroidissement sans protection supplémentaire, réduisant les défaillances de contamination des roulements et allongeant la durée de vie du moteur dans des conditions industrielles difficiles.
Quelle est la signification de l'extrémité de l'arbre et de l'arbre fileté?
La clé assure la transmission du couple positif sous des charges élevées, tandis que l'extrémité filetée permet une rétention axiale pour les entraînements à courroie et les applications nécessitant un positionnement sécurisé des composants.
