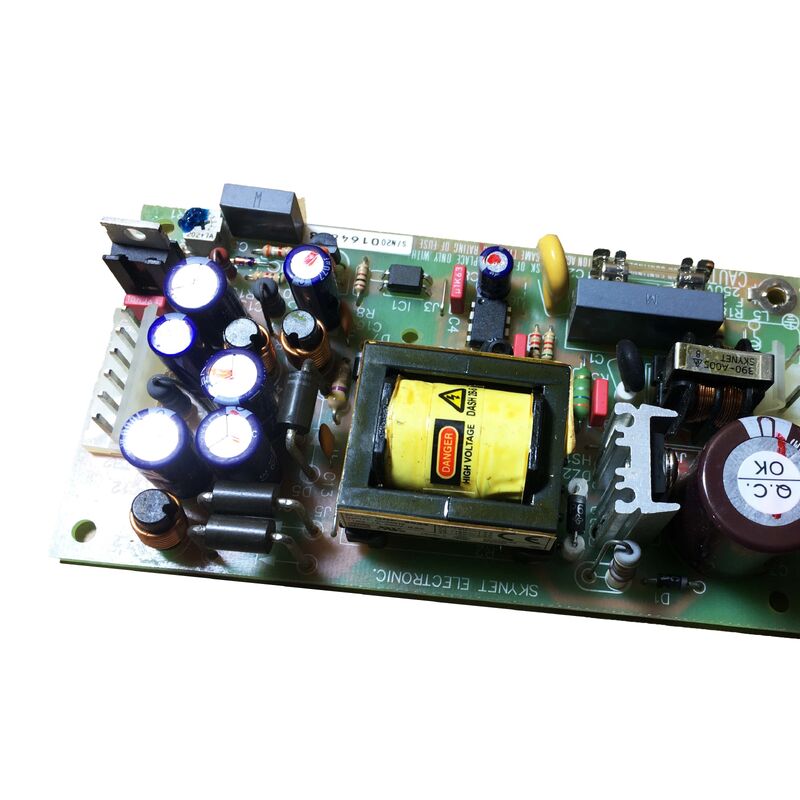

SNP-9034 Module de connecteurs d'alimentation électrique Skynet Electronics 5V±15V
Vue d'ensemble du produit
Le Skynet SNP-9034 est une source d'alimentation de commutation à trame ouverte de 30 watts fournissant simultanément trois rails de sortie CC réglés: +5V à 1,5A, +15V à 1,2A et -15V à 0,3A.Avec une plage d'entrée universelle en courant alternatif (90VAC à 260VAC) et une tolérance de fréquence mondiale (47Hz à 63Hz), cette alimentation fonctionne sans heurts à travers les réseaux mondiaux.
Conçus pour les systèmes PLC, les cartes de commande de machines industrielles, les équipements de mesure et l'électronique intégrée,cette alimentation compacte fournit à la fois une puissance de niveau logique (+5V) et une puissance de niveau analogue (±15V) dans une seule unité mesurant seulement 70 × 130 × 32.1 mm.
Principales spécifications
| Puissance de sortie totale |
30 W |
| Résultats 1 |
Le système de freinage doit être équipé d'un dispositif de freinage de freinage. |
| Résultats 2 |
Le système de freinage doit être équipé d'un système de freinage de freinage. |
| Résultats 3 |
-15V CC @ 0,3A (noté) / 0,5A (peak) |
| Plage de tension d'entrée |
Pour les appareils de type à commande numérique |
| Fréquence d'entrée |
de 47 Hz à 63 Hz |
| Ventilation de la tension de sortie |
± 1% (toutes les voies ferrées) |
| Certificats de sécurité |
Le produit doit être présenté sous forme d'un formulaire.234, VDE EN60950 |
| Les dimensions |
70 × 130 × 32,1 mm |
Architecture de sortie triple
Le SNP-9034 combine +5V pour la logique numérique, les microcontrôleurs et les circuits d'E/S PLC avec ±15V pour les amplificateurs opérationnels, le conditionnement du signal analogique et l'instrumentation de précision.Cette architecture d'alimentation classique élimine la nécessité de plusieurs sources d'alimentation ou convertisseurs CC-DC dans les systèmes numériques/analogiques mixtes.
Compatibilité universelle des entrées
Avec une adaptation automatique de tension de 90 VAC à 260 VAC, cette alimentation fonctionne dans le monde entier sans modification.pendant que le temps de rétention > 16 ms assure un fonctionnement stable grâce à de brèves interruptions de courant.
Conception du cadre ouvert
La construction à cadre ouvert permet une intégration facile dans le châssis de l'équipement.Les trous de montage M3 standard (60 × 120 mm) et les connecteurs Molex standard du secteur garantissent une installation et une maintenance simples.
Certifications et conformité
Les certifications de sécurité UL, CSA et VDE, ainsi que la conformité FCC de classe B et VDE Vfg 243/1991 EMI, rendent cette fourniture adaptée aux équipements destinés aux marchés nord-américain, canadien et européen.
Questions fréquemment posées
Le SNP-9034 peut-il être utilisé à la fois sur les alimentations 115VAC et 230VAC?
La plage d'entrée universelle (90VAC à 260VAC) permet de fonctionner sur n'importe quelle tension réseau standard dans le monde entier sans changement de matériel ou de configuration.
Qu'est-ce que la protection contre la surtension par le bras?
La protection de la barre de crochet court-circuite la sortie affectée lorsque la tension dépasse les seuils de sécurité, protégeant les circuits en aval.Cette caractéristique de sécurité s'active en cas de défaillance interne et nécessite un cycle d'alimentation pour être réinitialisée.
Les rails de sortie peuvent-ils être chargés indépendamment?
Chaque rail peut fonctionner à partir de 0 A de charge sans exigences minimales obligatoires.
Les connecteurs sont-ils faciles à remplacer?
Oui, les connecteurs d'entrée CA (Molex 5277-2) et de sortie CC (Molex 5273-x) utilisent des blocs terminaux standard de l'industrie, largement disponibles et compatibles.
Est-ce que cela convient aux panneaux de commande PLC?
Lorsqu'il est installé dans un boîtier correctement mis à la terre avec un accès restreint aux pièces actives, le SNP-9034 répond aux exigences des panneaux de commande industriels et du châssis des équipements.
