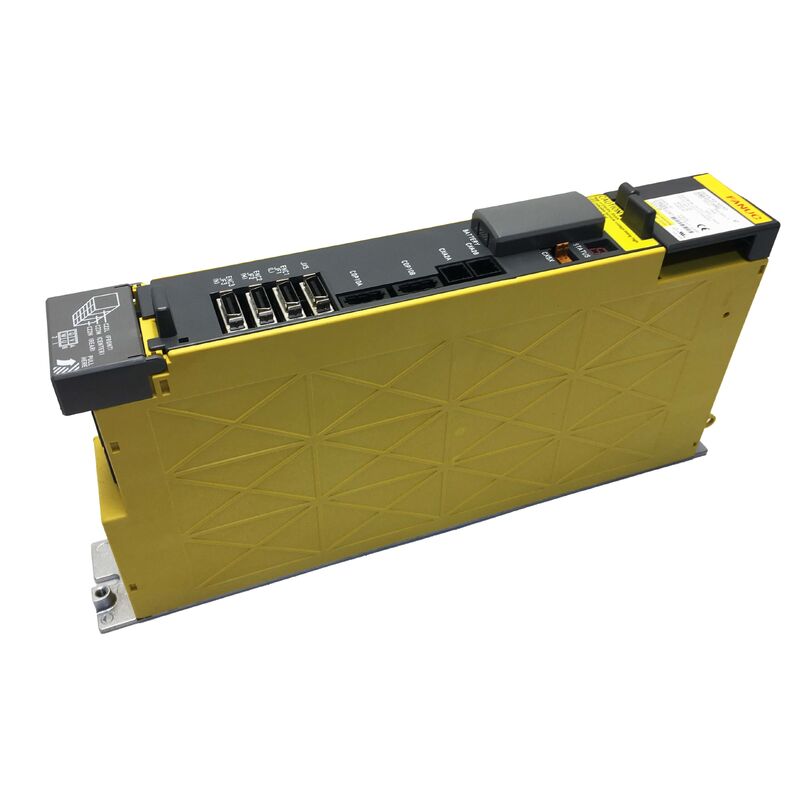

A06B-6117-H302 Fanuc Servo Amplificateur A06B6117H302 Servo Drive Véritable et neuf

Numéro de pièce : A06B-6117-H302
Série : Module amplificateur servo Alpha i (αi)
Modèle : SVM3-10/10/10i HRV
Configuration : Trois axes -- Axes L, M et N
État : Neuf / Reconditionné / Échange disponible

Le Fanuc A06B-6117-H302 est le plus petit amplificateur servo triple axe de la gamme d'entraînements servo Alpha i (αi) de Fanuc. Ce modèle SVM3-10/10/10i HRV pilote trois axes servo indépendants à partir d'un seul module compact, avec une tension d'entrée de 283-339V et une tension de sortie de 240V jusqu'à 3A par axe (L, M et N). Occupant seulement 60 mm de largeur d'armoire, il utilise un dissipateur thermique interne avec des ventilateurs de refroidissement au lieu de nécessiter des dissipateurs thermiques montés à l'arrière comme les modules plus grands. La désignation HRV indique l'algorithme de contrôle vectoriel à réponse élevée (High Response Vector) de Fanuc, offrant une réponse de couple plus rapide et un contrôle de vitesse plus précis par rapport aux anciens entraînements de la série Alpha. Depuis son introduction vers 2005, le A06B-6117-H302 a établi une base installée substantielle dans les centres d'usinage de petite et moyenne taille, les centres de tournage et les machines de production multi-axes nécessitant une capacité d'entraînement à trois axes à partir d'un seul emplacement d'amplificateur.

Le SVM3-10/10/10i représente le module triple axe d'entrée de gamme de la famille d'amplificateurs servo αi. Sa largeur d'armoire de 60 mm consolide ce qui serait autrement trois amplificateurs mono-axe séparés en une seule unité avec une alimentation partagée, une capacité de bus partagée et une maintenance simplifiée. Ce facteur de forme compact offre des avantages significatifs dans les machines avec un espace d'armoire limité, en particulier lors de la gestion des entraînements d'avance X, Y et Z qui effectuent la majeure partie du travail de positionnement. La classification 10/10/10 indique une classe de courant de 10 unités sur chaque axe, adaptée aux plus petits moteurs servo Alpha i des familles αi2 et αi4 avec des charges de coupe et des exigences d'inertie modérées.

L'architecture de contrôle HRV (High Response Vector) représente une avancée significative par rapport aux anciens entraînements de la série Alpha. Cette technologie utilise un échantillonnage de courant à plus haute fréquence et des algorithmes vectoriels sophistiqués pour offrir :

• Réponse de couple plus rapide pour des performances dynamiques améliorées
• Ondulation de vitesse réduite à basse vitesse pour un fonctionnement plus fluide
• Rejet de perturbation amélioré pendant les opérations de coupe

Pour les opérateurs de machines, ces améliorations se traduisent par un mouvement d'axe plus fluide lors des passes de finition, une meilleure précision d'interpolation circulaire à basse vitesse et une récupération plus rapide des perturbations de force de coupe. La carte de contrôle A20B-2101-004x permet spécifiquement cette capacité HRV.

Le A06B-6117-H302 fonctionne dans le cadre d'un système d'entraînement Fanuc αi complet, alimenté par un module d'alimentation (PSM) séparé qui fournit la tension du bus DC redressé. Une ou deux unités PSM alimentent le bus DC partagé qui alimente tous les modules d'amplificateur servo et broche dans la pile d'entraînement. La spécification de tension d'entrée (283-339V) fait référence à la tension du bus DC du PSM, et non à la connexion directe au secteur AC. Les connexions fibre optique SSCNET III de la commande CNC transportent les données de commande et de retour servo pour tous les axes, les modules étant connectés en chaîne via de courtes liaisons fibre pour former un réseau série à haute vitesse.

Les entraînements Fanuc Alpha i sont conçus pour une durée de vie prolongée, de nombreuses unités A06B-6117-H302 restant en production quotidienne depuis 2005. Les modes de défaillance courants comprennent :

• Défaillance du ventilateur de refroidissement entraînant des conditions de surchauffe
• Dégradation du module de transistor due à des événements de surintensité soutenus
• Défauts de la carte de contrôle dus à des transitoires de puissance ou à des heures de service prolongées

La maintenance préventive axée sur l'inspection et le remplacement des ventilateurs peut prolonger considérablement la durée de vie. Pour les machines critiques pour la production, le maintien d'une unité d'échange ou l'établissement de relations avec des spécialistes de la réparation offre la voie la plus rapide vers la restauration après une défaillance du module.
