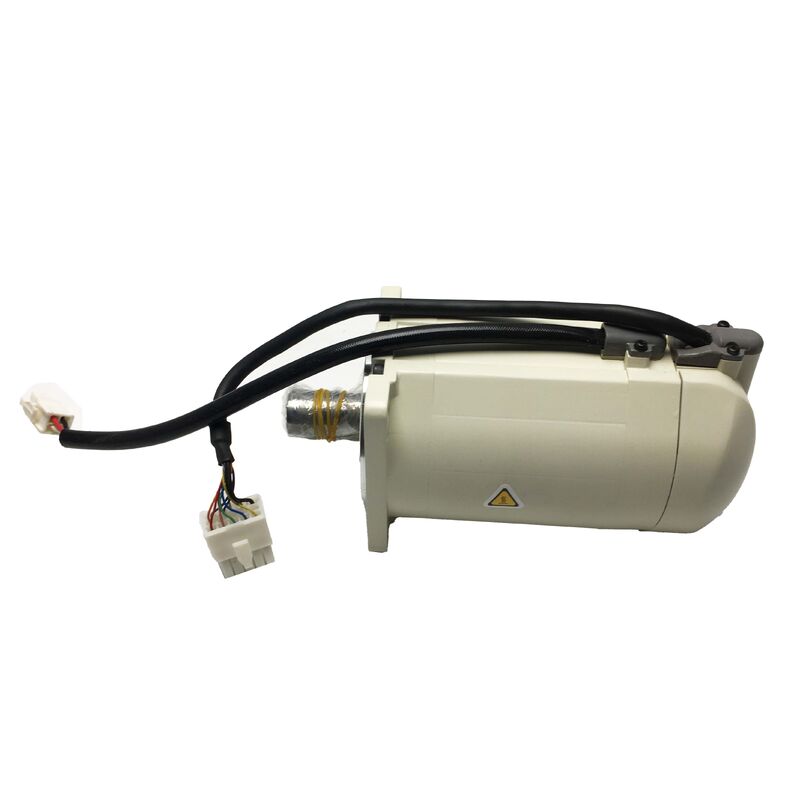

MSM082A1A PANASONIC AC Servo Moteur MSM082A1A Nouvelle usine scellée

Panasonic MSM082A1A | Servomoteur CA — 750W, 200V, 3000 tr/min, 2,39 N·m, Encodeur incrémental 2500 ppr, Arbre rond, IP65

Présentation

Le Panasonic MSM082A1A est un servomoteur CA basse inertie de 750W de la série MSM de Panasonic, d'une puissance nominale de 200V et 3 000 tr/min avec un couple continu de 2,39 N·m. Il s'associe aux servovariateurs de la série MINAS de Panasonic et est conçu pour les exigences de contrôle de mouvement de précision des machines-outils CNC, des lignes d'emballage, des équipements d'assemblage et des systèmes d'automatisation d'usine où des performances d'entraînement compactes et à réponse rapide sont requises.

La série MSM cible les applications où la faible inertie du rotor est la priorité — machines qui nécessitent des cycles d'accélération et de décélération rapides, une régulation de vitesse précise et un positionnement précis sur des charges mécaniques relativement légères.

À 750W avec un couple de pointe d'environ trois fois la valeur continue nominale, le MSM082A1A gère les brèves demandes de courant qui se produisent pendant l'accélération sans atteindre les limites thermiques, tant que le cycle de service maintient le couple RMS dans la plage nominale continue de 2,39 N·m.

L'encodeur incrémental de 2 500 ppr monté à l'arrière du moteur fournit un retour d'information de phase quadrature A/B et un signal d'index Z au servovariateur.

À une vitesse nominale de 3 000 tr/min, cet encodeur génère 7 500 impulsions d'index par seconde et environ 2,5 millions de comptages de fronts A/B par seconde — une densité de mise à jour suffisante pour les boucles de contrôle de vitesse et de position du servovariateur dans la plupart des applications CNC et d'automatisation.

Le type de retour d'information incrémental signifie que le contrôleur CNC ou de mouvement de la machine nécessite un cycle de retour de référence (retour à zéro) à la mise sous tension pour rétablir la référence de position absolue de l'axe avant que la production ne commence.

Avec une protection IP65, le MSM082A1A résiste à la poussière et aux jets d'eau dirigés sous tous les angles, ce qui le rend adapté aux environnements de machines-outils où la brume de liquide de refroidissement, l'air chargé de copeaux et le nettoyage périodique à l'eau ou à l'air comprimé font partie du fonctionnement normal.

La configuration de l'arbre rond sans clavette permet un accouplement propre avec des courroies crantées, des accouplements et des poulies où une surface de contact cylindrique lisse est préférée.

Spécifications clés

Conception à faible inertie — Réponse dynamique en pratique

L'avantage fondamental de la conception à faible inertie de la série MSM est la vitesse de réponse. L'inertie du rotor du servomoteur détermine directement la rapidité avec laquelle le moteur accélère et décélère — un rotor à faible inertie nécessite moins de couple pour changer de vitesse, ce qui signifie une réponse de vitesse plus rapide et un temps de stabilisation plus court à la position cible.

Pour les équipements d'emballage produisant des centaines de paquets par minute, ou pour les entraînements d'axes CNC effectuant des changements d'outils rapides et des mouvements point à point entre les opérations d'usinage, un temps d'accélération et de décélération réduit se traduit directement par un débit machine plus élevé.

Le compromis avec les moteurs à faible inertie est la sensibilité à la résonance mécanique : lorsque l'inertie de la charge est beaucoup plus grande que l'inertie du rotor, les réglages de gain du servomoteur qui produisent une réponse rapide peuvent également exciter la résonance dans la transmission mécanique.

Les servovariateurs MINAS compatibles de Panasonic résolvent ce problème grâce à l'auto-réglage du gain et au filtrage en créneaux, qui identifient et suppriment les fréquences de résonance mécanique dans la chaîne d'entraînement sans nécessiter de réglage manuel du gain par l'ingénieur de mise en service.

Retour d'information de l'encodeur et exigences du système de contrôle

L'encodeur incrémental de 2 500 ppr du MSM082A1A est une spécification de retour d'information de génération plus ancienne par rapport aux encodeurs absolus 17 bits (131 072 comptages) et 20 bits (1 048 576 comptages) que l'on trouve sur les moteurs actuels des familles MINAS A5 et A6.

Cela ne limite pas les performances mécaniques du moteur, mais cela limite la densité de retour d'information de position fine disponible pour le servovariateur.

Pour les applications CNC nécessitant une résolution de positionnement submicronique ou un fonctionnement à basse vitesse très fluide, l'encodeur de 2 500 ppr est généralement utilisé avec un décodeur en quadrature qui interpole le signal de 2 500 ppr à une résolution effective plus élevée dans le variateur.

Le type d'encodeur incrémental signifie également que le système n'a pas de mémoire de position absolue à la mise sous tension.

Après chaque cycle d'alimentation de la machine, le contrôleur doit effectuer un retour de référence — une procédure de démarrage standard pour les machines de cette génération — avant que les décalages d'outils et les systèmes de coordonnées de pièces ne deviennent valides.

C'est un comportement normal pour les machines équipées de servomoteurs à encodeur incrémental et cela n'indique pas un défaut du moteur ou du système.

Protection environnementale IP65

L'indice IP65 du MSM082A1A spécifie une protection complète contre le contact avec les composants internes (6 = étanche à la poussière) et une protection contre les jets d'eau à basse pression de toutes les directions (5 = jet d'eau).

Pour un servomoteur de machine-outil, cela couvre les dangers environnementaux les plus courants : brume de liquide de refroidissement soluble dans l'eau provenant des opérations d'usinage, pulvérisation de liquide de coupe lors du chargement/déchargement de la pièce, et résidus de liquide de refroidissement lors du nettoyage de la table de la machine.

Le joint d'arbre et la construction du boîtier du moteur maintiennent cette protection dans les conditions standard de fonctionnement des machines-outils.

Il est important de noter que l'IP65 ne couvre pas l'immersion — le moteur ne doit pas être immergé ni soumis à un nettoyage à l'eau à haute pression prolongé, ce qui dépasserait les conditions de test IP65.

Pour les environnements nécessitant une protection contre l'immersion ou le lavage à haute pression prolongé, les moteurs IP67 ou les variantes Panasonic MSM/MSMD IP67 compatibles seraient la spécification appropriée.

Servovariateurs Panasonic compatibles

Le MSM082A1A est conçu pour être utilisé avec les servovariateurs de la série MINAS de Panasonic. Pour le moteur de 750W à 200V, le bâti de variateur compatible est le variateur de la série MCDH de Panasonic (monophasé/triphasé 200V, 750W nominal).

La combinaison variateur et moteur nécessite un câble d'encodeur correspondant, un câble d'alimentation moteur et, dans la plupart des installations, une résistance de frein si l'application implique des cycles de décélération à inertie élevée fréquents.

Le logiciel de configuration PANATERM de Panasonic est recommandé pour le réglage des paramètres, la surveillance en temps réel et le réglage du gain lors de la mise en service.

FAQ

Q1 : Le MSM082A1A nécessite-t-il une alimentation séparée pour l'encodeur ?

Non. L'alimentation de l'encodeur est fournie via le câble de retour d'encodeur du moteur par le servovariateur.

Le variateur génère la tension d'alimentation de l'encodeur (généralement 5V CC) en interne et la délivre via les broches du connecteur d'encodeur désignées.

Aucune alimentation d'encodeur séparée n'est requise ni ne doit être connectée. Le moteur a deux connexions de câble : le câble d'alimentation (phases moteur U, V, W plus terre) et le câble d'encodeur (tous les signaux d'encodeur et l'alimentation de l'encodeur).

Q2 : Le MSM082A1A peut-il être utilisé avec des servovariateurs d'autres fabricants ?

Le MSM082A1A est conçu pour les servovariateurs de la série MINAS de Panasonic et utilise le connecteur de câble d'encodeur et le protocole de signal propriétaires de Panasonic. Son utilisation avec des servovariateurs non Panasonic nécessite : une entrée d'encodeur incrémental 2 500 ppr compatible sur le variateur (signaux différentiels A/B/Z), un adaptateur du connecteur d'encodeur Panasonic au connecteur d'encodeur du variateur, et les paramètres moteur (courant nominal, constante de couple nominale, inertie) saisis manuellement dans le variateur tiers.

C'est techniquement possible mais cela nécessite une mise en correspondance minutieuse des paramètres et n'est pas une substitution prête à l'emploi — confirmez la compatibilité avec le fabricant du variateur tiers avant de procéder.

Q3 : Quelle est la signification de « sans clavette » sur l'arbre rond, et comment la charge est-elle accouplée ?

Un arbre rond sans clavette est un arbre cylindrique lisse. L'accouplement de la charge est réalisé par friction — une poulie à courroie crantée, un moyeu d'accouplement ou un engrenage est serré sur l'arbre en utilisant la force de friction des boulons de serrage du moyeu ou une bague de serrage séparée.

Cette méthode de montage répartit la charge de couple uniformément autour de la circonférence de l'arbre plutôt que de la concentrer à une clavette, et elle permet de positionner la poulie ou l'accouplement n'importe où le long de la longueur utilisable de l'arbre plutôt que d'être contraint par la position fixe de la clavette.

Pour la plupart des styles d'accouplement utilisés dans les systèmes de servomoteurs (accouplements à mâchoires, accouplements à disque, poulies crantées), le montage sur arbre rond est entièrement standard et ne limite pas la transmission du couple dans la plage de couple nominale du moteur.

Q4 : Quel programme de maintenance est recommandé pour le MSM082A1A ?

Panasonic recommande une inspection annuelle du couple des fixations de montage et de l'assise du connecteur du câble d'encodeur pour les moteurs en service de production continue.

La durée de vie des roulements dépend des charges radiales et axiales — les moteurs fonctionnant près de leur vitesse maximale avec une tension de courroie importante sur l'arbre peuvent nécessiter une inspection des roulements plus fréquente que les moteurs légèrement chargés.

Les enroulements du moteur eux-mêmes sont sans entretien ; le remplacement du moteur ou la réparation des enroulements est garanti si la résistance d'isolement au châssis tombe en dessous des niveaux acceptables lors des tests d'isolement périodiques.

L'encodeur n'a pas de composants réparables par l'utilisateur ; si des défauts de communication de l'encodeur surviennent qui ne sont pas résolus par l'inspection des câbles et des connecteurs, le remplacement de l'encodeur ou du moteur est la voie de service appropriée.

Q5 : Quelles conditions d'alarme indiquent que le MSM082A1A a atteint un état de défaut sur un variateur Panasonic MINAS ?

Les variateurs Panasonic MINAS affichent des codes d'alarme alphanumériques sur le panneau avant.

Les alarmes courantes liées au moteur comprennent : Err 16.0 (alarme de communication d'encodeur — vérifier le câble et les connexions de l'encodeur), Err 11.0 (dépassement de vitesse — le moteur a dépassé le réglage de vitesse maximale), Err 18.0 (surcharge — le moteur a fonctionné à un couple supérieur à la plage nominale continue pendant trop longtemps ; vérifier le blocage mécanique ou un moteur sous-dimensionné pour la charge), Err 13.0 (surchauffe IPM — transistor de sortie du variateur surchauffé ; vérifier le refroidissement du variateur et la température ambiante), et Err 14.0 (alarme de thermostat de surchauffe moteur, si le moteur est équipé d'un protecteur thermique).

L'historique des alarmes est stocké dans le variateur et peut être consulté via le logiciel PANATERM ou l'affichage des paramètres du variateur pour aider à l'analyse des causes profondes.
