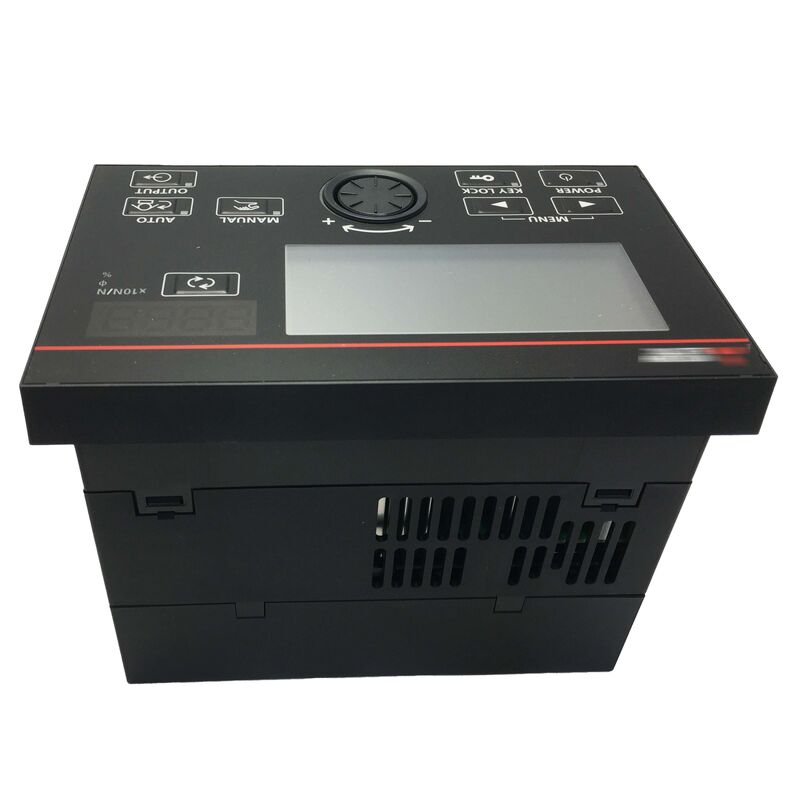

Le régulateur de tension LE7-40GU-L est tout neuf

Le Mitsubishi Electric LE7-40GU-L est un contrôleur de tension spécialisé conçu pour maintenir une tension précise et constante dans les matériaux en bande continue tels que le papier, le film, la feuille, le textile, le fil ou la tôle métallique lorsqu'ils traversent des machines de traitement à des vitesses variables.

Ce régulateur en boucle fermée automatise le contrôle critique de la tension de la bande, éliminant le besoin d'une intervention constante de l'opérateur et garantissant une manipulation constante du matériau que les ajustements manuels ne peuvent pas atteindre.

Successeur des séries LE-40MT et LE-30CT de Mitsubishi, le LE7-40GU-L offre une compatibilité physique directe pour une mise à niveau facile tout en introduisant des améliorations significatives, notamment un écran LCD tactile de 3,8 pouces avec prise en charge multilingue (anglais, japonais, chinois simplifié).

Le LE7-40GU-L s'adapte à trois positions de machine distinctes avec des stratégies de contrôle spécialisées :

• Déroulage (bobine d'alimentation) : Compense la diminution du diamètre de la bobine en ajustant le couple de freinage pour maintenir une tension constante du diamètre plein au mandrin
• Arbre intermédiaire : Contrôle la tension dans les zones de traitement à l'aide de servomoteurs en mode couple pour découpler les variations de tension entre les sections adjacentes
• Bobinage : Ajuste progressivement le couple du moteur de bobinage à mesure que le diamètre du rouleau augmente pour maintenir une tension de bande constante tout au long du cycle de bobinage complet

Chaque zone de tension nécessite un contrôleur séparé, avec plusieurs unités interconnectées via CC-Link ou Ethernet pour un contrôle coordonné dans les systèmes complexes.

Le LE7-40GU-L intègre l'amplificateur de puissance directement dans le boîtier du contrôleur, éliminant le besoin de modules amplificateurs séparés dans les systèmes DC 24V. Cette intégration compacte réduit l'espace dans le panneau, simplifie le câblage et minimise les besoins en pièces de rechange.

Pour les systèmes pneumatiques, le contrôleur fournit des signaux de commande 4-20mA aux régulateurs électropneumatiques, tandis que les applications de servomoteurs utilisent des sorties de tension de commande de couple vers les entrées de référence de l'amplificateur de servomoteur.

Avec l'unité de calcul de diamètre de bobine optionnelle LE7-DCA, le contrôleur prend en charge :

• Contrôle en boucle ouverte : Calcule le couple de l'actionneur en fonction du point de consigne de tension, du diamètre de la bobine et de la vitesse de ligne sans rétroaction du détecteur de tension
• Contrôle composite d'avance/rétroaction : Combine un calcul anticipatif en boucle ouverte avec une correction de rétroaction précise pour une réponse supérieure aux conditions changeantes

Le contrôleur est conçu pour fonctionner avec les détecteurs de tension Mitsubishi Electric des séries LX7-F, LX-TD et LX-TD-928. Des détecteurs tiers avec des plages de signaux de sortie compatibles peuvent être utilisés avec une vérification minutieuse des niveaux de signal.

Oui, le contrôleur prend en charge nativement la communication CC-Link IE Field Network Basic sur du matériel Ethernet standard, fonctionnant comme une station esclave pour surveiller les valeurs de tension, lire l'état et contrôler les points de consigne.

Lorsqu'une perte de signal est détectée, le contrôleur passe à un mode de fonctionnement sûr configuré, génère des indications d'alarme et peut déclencher des arrêts d'urgence si nécessaire pour la protection de la machine.

Le LE7-40GU-L utilise des bornes à ressort au lieu de bornes à vis et fournit des sorties à transistors plutôt que des contacts de relais, nécessitant une adaptation du câblage du circuit externe lors du remplacement.

Non, chaque LE7-40GU-L contrôle une seule zone de tension. Les machines avec plusieurs zones nécessitent des contrôleurs séparés interconnectés pour un fonctionnement coordonné.
