1756-L8SP AB GuardLogix5580 Partenariat contrôleur de sécurité Plc 1756L8SP Nouveau scellé

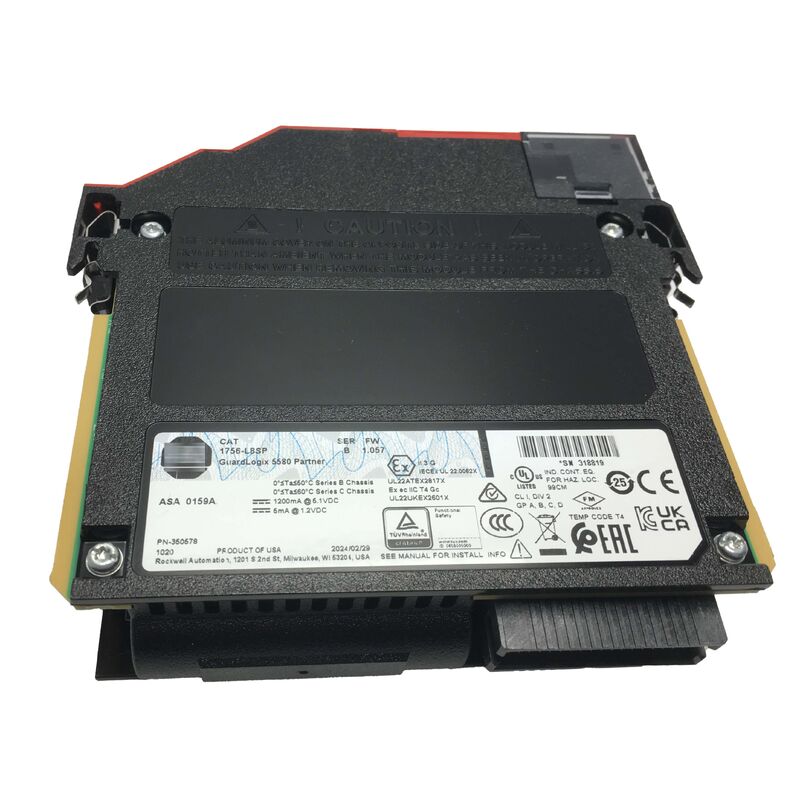

Allen-Bradley 1756-L8SP -- Commandant du partenaire de sécurité GuardLogix 5580
Numéro de catalogue:Les États membres doivent fournir les informations suivantes:
Nom du fabricant:Il s'agit d'un projet de loi.
Famille de produits:Je suis en train d' écrire une lettre.
Type de contrôleur:Partenaire de sécurité (co-processeur pour le SIL 3 / PLe)
Le châssis:ControlLogix série C
Réservoir:Il est ouvert.
Affichage:- Oui, oui.
Rating de sécurité:SIL 3 / PLe / catégorie 4
Résumé
Le 1756-L8SP est le contrôleur partenaire de sécurité GuardLogix 5580 un module de coprocesseur dédié qui constitue la seconde moitié d'un système de sécurité complet GuardLogix 5580.Il ne peut pas exécuter la logique indépendamment.
Its role is to work alongside a paired primary GuardLogix 5580 controller (such as the 1756-L81ES through 1756-L85ES) to provide the redundant safety execution channel required for SIL 3 and Performance Level e (PLe) rated safety systems.
Dans l'architecture GuardLogix 5580, la logique de sécurité est exécutée sur le contrôleur principal et le partenaire de sécurité simultanément.Le partenaire en matière de sécurité compare continuellement ses résultats avec ceux de l'étude primaire.. s'il y a un désaccord si les deux processeurs parviennent à des conclusions différentes à partir des mêmes données de sécurité le partenaire déclenche une défaillance de sécurité qui ramène le système à son état de sécurité.Ce modèle d'exécution redondant de 1oo2 (un sur deux) est le fondement de l'architecture de sécurité SIL 3 / PLe.
Le 1756-L8SP s'installe dans la fente immédiatement à droite de son contrôleur principal apparié dans n'importe quel châssis de la série C de ControlLogix.Il est configuré et programmé dans le cadre du même projet Studio 5000 Logix Designer que le contrôleur principal. Il n'y a pas d'outil de programmation ou de projet distinct pour le partenaire de sécurité.Le programme de sécurité apparaît dans le projet Studio 5000 aux côtés des tâches standard, la tâche de sécurité étant automatiquement répartie sur les deux processeurs.
Principales spécifications
| Paramètre |
Valeur |
| Numéro de catalogue |
Les États membres doivent fournir les informations suivantes: |
| Produit de fabrication |
Il s'agit d'un projet de loi. |
| Famille de produits |
Je ne sais pas. |
| Type de contrôleur |
Partenaire de sécurité (co-traitant, non autonome) |
| Rating de sécurité |
SIL 3 / PLe / catégorie 4 |
| Compatibilité du châssis |
La série C de ControlLogix (1756-A4, -A7, -A10, -A13, -A17) |
| Position de la fente |
Immédiatement à droite du contrôleur principal jumelé |
| Le tirage au sort |
Le système d'aération doit être équipé d'un système d'aération à courant continu de 5 mA @ 1,2 V. |
| Dissipation du pouvoir |
3.5 W |
| Dissipation thermique |
110,9 BTU/h |
| Température de fonctionnement |
0 à 60 °C (32 à 140 °F) |
| Réservoir |
Il est ouvert. |
| Affichage |
- Oui, oui. |
| Certifications |
Les produits doivent être présentés dans un emballage de qualité supérieure. |
| Le poids |
environ 0,43 kg (0,94 lb) |
L'architecture de sécurité de GuardLogix
Rockwell Automation's GuardLogix system is described as the only true integrated safety controller — a system that executes both safety-rated and standard automation logic from a single software environmentC'est un véritable différenciateur.
Les architectures de sécurité traditionnelles nécessitaient un contrôleur de sécurité dédié séparé et un outil de programmation de sécurité dédié aux côtés du PLC standard.
Le contrôleur principal GuardLogix 5580 gère les tâches d'automatisation standard (mouvement, processus, E/S discrètes) et l'exécution des tâches de sécurité dans sa partition de mémoire de sécurité.Le 1756-L8SP sert de canal de vérification indépendant pour la cloison de sécurité.
Lorsque le contrôleur principal termine une tâche de sécurité, le partenaire de sécurité vérifie le résultat..Tout décalage indique une défaillance potentielle et entraîne une transition contrôlée vers l'état de sécurité.
Cette architecture jumelée répond aux exigences de la CEI 61508 et de l'ISO 13849-1 pour les applications SIL 3 et PLe respectivement.d'une largeur de mémoire de sécurité déterminée par le modèle de commande primaire utilisé.
Installation et configuration
Le 1756-L8SP occupe une seule fente de châssis. Le contrôleur principal jumelé occupe la fente adjacente à gauche.
Le partenaire de sécurité ne peut pas être installé dans une autre position par rapport à sa position principale. La relation de fente physique fait partie de l'architecture matérielle.
La configuration du 1756-L8SP est gérée automatiquement dans Studio 5000 Logix Designer lorsque le projet de contrôleur GuardLogix principal est créé.Le partenaire de sécurité est ajouté à l'arbre d'E/S du projet, son micrologiciel doit correspondre à la version du micrologiciel du contrôleur principal et la signature de sécurité doit être identique sur les deux.Ces exigences sont vérifiées automatiquement lors du téléchargement du projet et validées au moment de l'exécution.
Un bouton de réinitialisation matérielle dédié sur le panneau avant 1756-L8SP permet de réinitialiser le partenaire de sécurité pendant les séquences de mise sous tension ou de redémarrage sans interrompre le contrôleur principal.Ceci est important dans les scénarios de mise en service où des réinitialisations répétées des tâches de sécurité sont nécessaires. Le bouton n'a aucun effet pendant le fonctionnement normal, empêchant les réinitialisations accidentelles.
Considérations relatives à la conception du système de sécurité
Dans les applications SIL 3, chaque contrôleur GuardLogix 5580 nécessite exactement un partenaire de sécurité 1756-L8SP.Le module partenaire est un élément matériel obligatoire. Un contrôleur GuardLogix principal fonctionnant sans son partenaire est limité à la capacité SIL 2.Le partenaire de sécurité est ce qui élève le système à SIL 3.
Lors de la conception de systèmes de sécurité utilisant le 1756-L8SP, la documentation relative aux fonctions de sécurité doit tenir compte de la compatibilité du firmware du partenaire de sécurité, de la disposition des fentes du châssis,l'allocation de la mémoire de sécurité sur le contrôleur principal, et la contribution du temps de réaction de sécurité de la paire de contrôleurs.Tous ces paramètres sont établis dans la documentation de validation de la sécurité requise par la CEI 61508 et l'ISO 13849-1 pour les fonctions de sécurité de l'application..
Questions fréquemment posées
Q1: Le 1756-L8SP peut-il être utilisé avec n'importe quel contrôleur principal GuardLogix 5580 ou uniquement avec des modèles spécifiques?
Le 1756-L8SP est compatible avec tous les contrôleurs primaires GuardLogix 5580 (1756-L81ES à 1756-L85ES).La version du micrologiciel doit correspondre à celle du partenaire principal et de la sécurité. Ceci est appliqué lors du téléchargement du projet.. La mémoire de sécurité disponible pour la tâche de sécurité est une fonction du modèle du contrôleur principal, et non du partenaire de sécurité.Il utilise la mémoire de sécurité allouée par le système primaire..
Q2: Que se passe-t-il si le 1756-L8SP est retiré du châssis pendant que le système fonctionne?
Le retrait du partenaire de sécurité du châssis pendant que le système est en marche déclenche immédiatement une défaillance majeure de sécurité.Le contrôleur principal GuardLogix détecte la perte de communication avec le partenaire de sécurité et ne peut pas continuer à exécuter la logique de sécurité sans le deuxième canal de vérification. c'est le comportement correct et attendu l'architecture de sécurité nécessite les deux processeurs pour le fonctionnement de SIL 3.
Q3: Le partenaire de sécurité affiche une LED jaune.
Une LED d'état jaune sur le 1756-L8SP indique généralement que le module fonctionne mais n'est pas encore synchronisé avec son contrôleur principal, ou qu'il est dans un état de défaut non critique.Cela peut se produire lors de la mise en service initiale lorsque les versions du micrologiciel ne correspondent pas encore, ou après un téléchargement de projet lorsque la signature de sécurité est rétablie. Vérifiez les diagnostics du contrôleur dans Studio 5000 pour le code de défaut spécifique. Si le module est nouvellement installé,confirmer la compatibilité du micrologiciel et compléter la séquence de vérification du téléchargement et de la signature de sécurité.
Q4: Le 1756-L8SP a-t-il une incidence sur l'exécution des tâches standard (non liées à la sécurité) par le contrôleur principal?
Le 1756-L8SP n'interagit qu'avec la partition des tâches de sécurité du contrôleur principal.Le partenaire de sécurité vérifie l'exécution des tâches de sécurité sans interférer avec le cycle de numérisation des tâches standard.C'est le principal avantage de l'architecture intégrée GuardLogix ∙ la sécurité et le contrôle standard coexistent dans le même matériel sans impact sur les performances.
Q5: Le 1756-L8SP est-il rétrocompatible avec les applications GuardLogix 5570 (1756-L7SP)?
Le 1756-L8SP est le partenaire de sécurité de la famille GuardLogix 5580 et n'est pas rétrocompatible avec les systèmes GuardLogix 5570, qui utilisent le 1756-L7SP comme partenaire de sécurité.Les deux familles ont des architectures différentes., les plateformes de micrologiciels et les exigences du châssis.La migration d'un système de sécurité basé sur 5570 vers un système basé sur 5580 nécessite une migration complète de l'application dans Studio 5000 et une nouvelle validation des fonctions de sécurité.
