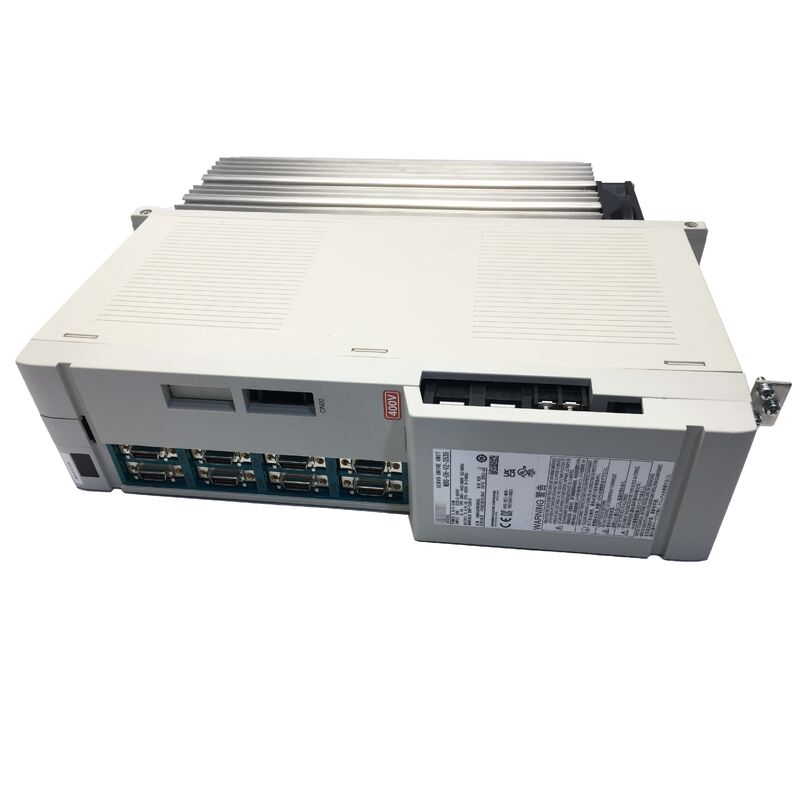

MDS-CH-V2-3535 Mitsubishi nouvelle unité d'entraînement servo scellée en usine MDSCHV23535

MDS-CH-V2-3535 ∙ Mitsubishi MDS-CH Servo Drive à double axe ∙ 3.5kW + 3.5kW / 2 axes / 400V / machine-outil CNC

L'architecture de conduite hybride combinée de Mitsubishi

The MDS-CH series is Mitsubishi Electric's Combined Hybrid drive platform — a compact drive architecture where multiple servo axis channels are integrated into a single drive unit sharing a common power supply busLa désignation "CH" indique la conception hybride combinée: circuits imprimés servo-amplificateurs séparés pour chaque canal d'axe dans un boîtier d'entraînement physique.

Le MDS-CH-V2-3535 fournit deux canaux d'axe de servo indépendants, chacun de 3,5 kW, dans une seule unité.

Principales spécifications

MDS-CH dans le système d'entraînement CNC de Mitsubishi

La série MDS-CH intègre dans l'architecture du système de propulsion de Mitsubishi:

Module d'alimentation électrique (MDS-CH-CV):Convertisseur de courant alternatif vers le bus CC partagé qui alimente tous les servomoteurs MDS-CH et les entraînements de broche du système.

Pour les véhicules à moteur à commande numérique, les caractéristiques suivantes sont applicables:L'inverseur MDS-CH-V2-3535 est un servomoteur à double canal de cette famille.

Pour les véhicules à moteur à commande numérique:Les unités d'onduleur qui contrôlent les moteurs à broche.

Le MDS-CH-V2-3535 se connecte à la CNC Mitsubishi via le SSCNET (Servo System Controller NETwork) ¢ le réseau série à grande vitesse de FANUC pour la communication servo entre la CNC et les amplificateurs d'entraînement.

Scénarios d'application

Remplacement de deux axes du centre d'usinage CNC:Un centre d'usinage CNC de Mitsubishi développe des défauts de servo sur deux axes desservis par le MDS-CH-V2-3535.

Mise en service du système de conduite CNC:Une nouvelle machine-outil à commande numérique Mitsubishi est installée. La MDS-CH-V2-3535 est mise en service comme le double servo-entraînement desservant deux des canaux des axes de la machine.

Questions fréquentes

Q1: Comment identifier quels axes sont desservis par le MDS-CH-V2-3535 dans mon système CNC?

L'attribution de l'axe pour chaque lecteur MDS-CH est déterminée par la position de l'unité sur la chaîne de communication SSCNET et les paramètres d'adresse de l'axe configurés dans les paramètres CNC de Mitsubishi.Vérifiez la table des paramètres d'attribution de l'entraînement de la CNC ou la documentation électrique de la machine-outil pour identifier quels axes physiques correspondent aux deux canaux sur MDS-CH-V2-3535.

Q2: Les deux canaux du MDS-CH-V2-3535 peuvent-ils fonctionner simultanément?

Oui, les deux canaux d'axes servo fonctionnent simultanément et indépendamment, chacun fonctionnant à sa propre vitesse et à ses propres boucles de contrôle de courant au taux de mise à jour du servo.Le bus CC partagé alimente les deux canaux en même temps, permettant un mouvement multi-axe coordonné commandé par l'interpolation CNC.

Q3: Que se passe-t-il si un canal de l'axe tombe en panne? L'autre canal continue-t-il à fonctionner?

Si la défaillance est spécifique au canal (par exemple, un surcourant du moteur sur un axe), l'autre canal peut continuer à fonctionner pendant que le canal défectueux est en alarme.Si la défaillance affecte le bus d'alimentation partagé ou la communication SSCNETL'affichage d'alarme du CNC identifie le canal défectueux et le type de défaut.

Q4: Le remplacement du MDS-CH-V2-3535 nécessite-t-il une sauvegarde des paramètres de servo?

Les paramètres de servo pour les deux canaux d'axe résident dans la mémoire de paramètres de la CNC Mitsubishi dans l'unité de propulsion.Après installation du remplacement, le CNC télécharge les paramètres d'axe pertinents sur la nouvelle unité d'entraînement lors de la séquence d'initialisation de l'allumage.
