R33B ∙ Mitsubishi MELSEC iQ-R série Unité de base principale ∙ 3-Slot Backplane / Montage de surface / PLC Rack

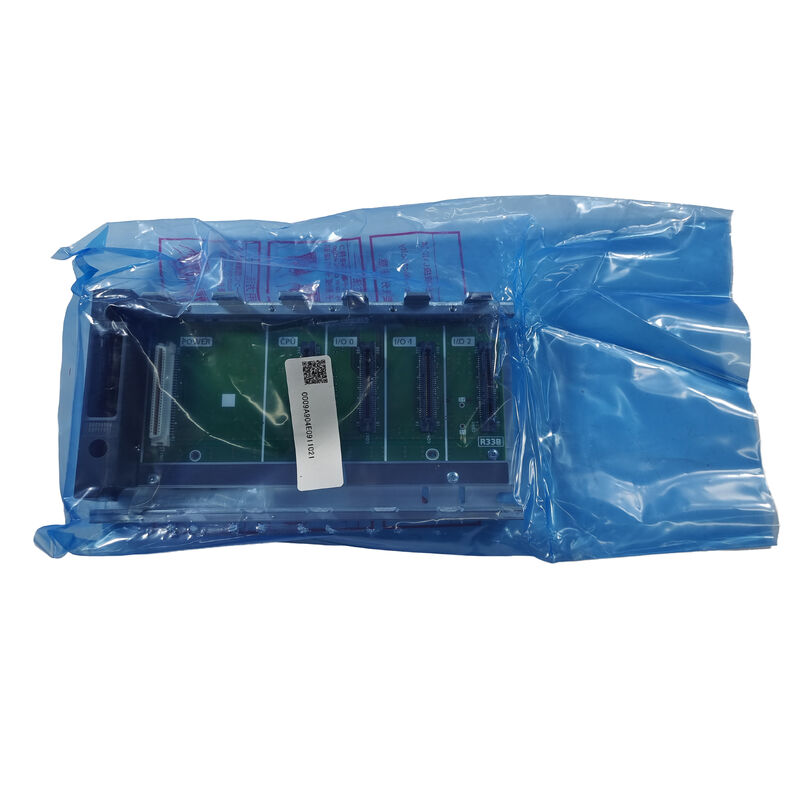

R33B Unité de base principale Le plan arrière pour les systèmes iQ-R compacts MELSEC

Le R33B est l'unité de base principale à 3 fentes de Mitsubishi Electric pour la plate-forme PLC de la série MELSEC iQ-R. Le châssis arrière-plan qui abrite et relie physiquement le module CPU, le module d'alimentation,avec une puissance de sortie de l'unité de commande supérieure ou égale à 1 kVAEn tant qu'"unité de base principale", le R33B accueille le module CPU directement, le distinguant des unités de base d'extension qui se connectent à une base principale existante pour une capacité de module supplémentaire.

À 3 emplacements,le R33B sert le plus petit niveau de configuration standard dans la gamme d'unités de base MELSEC iQ-R, approprié pour les contrôleurs de machines compactes et les applications où le nombre total de modules (CPU), l'alimentation électrique et un petit nombre de modules d'E/S ou de fonctions) s'insèrent dans ce nombre minimal de créneaux.

Informations clés sur le produit

Fonction de l'unité de base principale Power, données et montage physique

Le plan arrière R33B remplit trois fonctions intégrées pour les modules qui y sont installés:

Distribution de l'énergie du module:Le plan arrière distribue l'alimentation du module d'alimentation installé à chaque fente du module

Bus du système à grande vitesse:The MELSEC iQ-R backplane carries the high-speed system bus connecting the CPU to every I/O and function module — the bus architecture in the iQ-R platform is significantly faster than the legacy MELSEC platforms it succeeds, permettant de répondre aux exigences de temps de balayage exigeantes des applications modernes de commande de mouvement et d'E/S à grande vitesse.

Rétention du module physique:Le plan arrière fournit le rail de montage mécanique et la structure de guidage du module qui maintient chaque module installé en position stable,d'une largeur n'excédant pas 1 mm,.

Applications

un débit de sortie de l'appareil inférieur à 50 W;machines-outils de petite à moyenne taille, équipements d'emballage et systèmes de manutention de matériaux dont la logique de commande et les exigences d'E/S s'intègrent dans une configuration CPU/alimentation électrique/E/S à 3 emplacements.

Systèmes d'architecture d'E/S distribués:Applications using the MELSEC iQ-R CPU primarily as a network master with most I/O distributed to remote stations over a network — the 3-slot R33B hosts the CPU and minimal local I/O while the bulk of I/O resides at remote locations.

Les régulateurs d'équipement montés sur des patins:Les équipements d'OEM sont des skids et des unités de processus modulaires avec des systèmes de commande autonomes où l'espace des panneaux est limité et le nombre d'E/S de l'application est modeste.

Systèmes de pilotage et d'essai:Des bancs d'essais d'ingénierie, des commandes de prototypes de machines et des systèmes d'automatisation de laboratoire utilisant une configuration minimale de MELSEC iQ-R pendant le développement avant d'être mis à l'échelle dans un système de production.

Questions fréquentes

Q1: Quelle est la différence entre une "unité de base principale" et une "unité de base d'extension" dans la série MELSEC iQ-R?

Une unité de base principale (telle que le R33B) est le plan arrière qui abrite directement le module CPU. C'est le rack de base dans tout système MELSEC iQ-R. An extension base unit connects to the main base unit (via an extension cable) to add further module slots when the main base unit's slot count is insufficient for the application's total module requirementChaque système MELSEC iQ-R nécessite exactement une unité de base principale; des unités de base d'extension sont ajoutées au besoin.

Q2: Le R33B peut-il être élargi avec des unités de base d'extension si plus de 3 emplacements sont finalement nécessaires?

Oui ¢ la plateforme MELSEC iQ-R prend en charge la connexion des unités de base d'extension à l'unité de base principale via le bus d'extension du système,augmentation de la capacité totale du module au-delà du nombre de créneaux horaires de l'unité de base principaleConfirmer le nombre maximal d'étapes d'extension et le nombre total de modules pris en charge par le modèle de processeur spécifique installé dans le R33B,la classe de performance du processeur détermine la taille maximale de la configuration du système.

Q3: Le R33B inclut-il le module d'alimentation ou est-il acheté séparément?

L'unité de base R33B elle-même n'est que le plan arrière. Le module d'alimentation est un composant séparé installé dans l'un des emplacements de l'unité de base (ou, pour les modèles de processeurs avec une alimentation intégrée,cette exigence peut être supprimée)Confirmer les besoins d'alimentation par les spécifications du module CPU spécifique,certains types de processeurs MELSEC iQ-R incluent une fonctionnalité d'alimentation intégrée qui modifie l'allocation des créneaux disponibles.

Q4: Quels modules de processeur sont compatibles avec l'unité de base R33B?

Le R33B est conçu pour la gamme de modules de processeurs de la série MELSEC iQ-R, y compris les processeurs de processus de la série R, les processeurs de mouvement,et les processeurs programmables standard qui partagent l'interface de fond de la plateforme iQ-R et le protocole de bus système. Confirm specific CPU model compatibility and any firmware version requirements from Mitsubishi Electric's MELSEC iQ-R system configuration documentation for the application's required CPU performance class.
