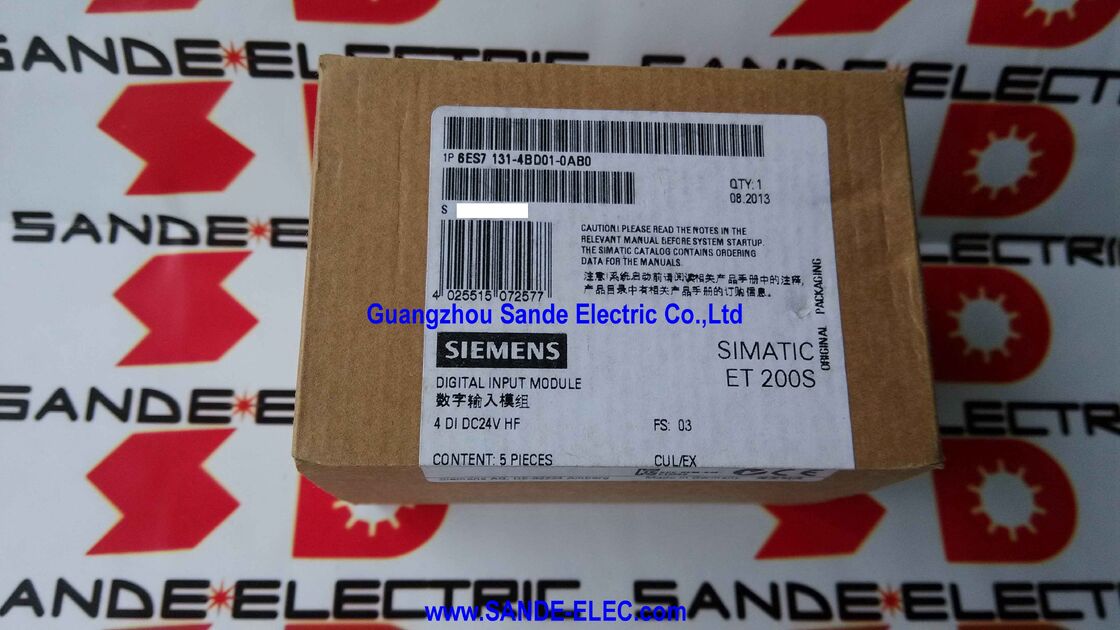

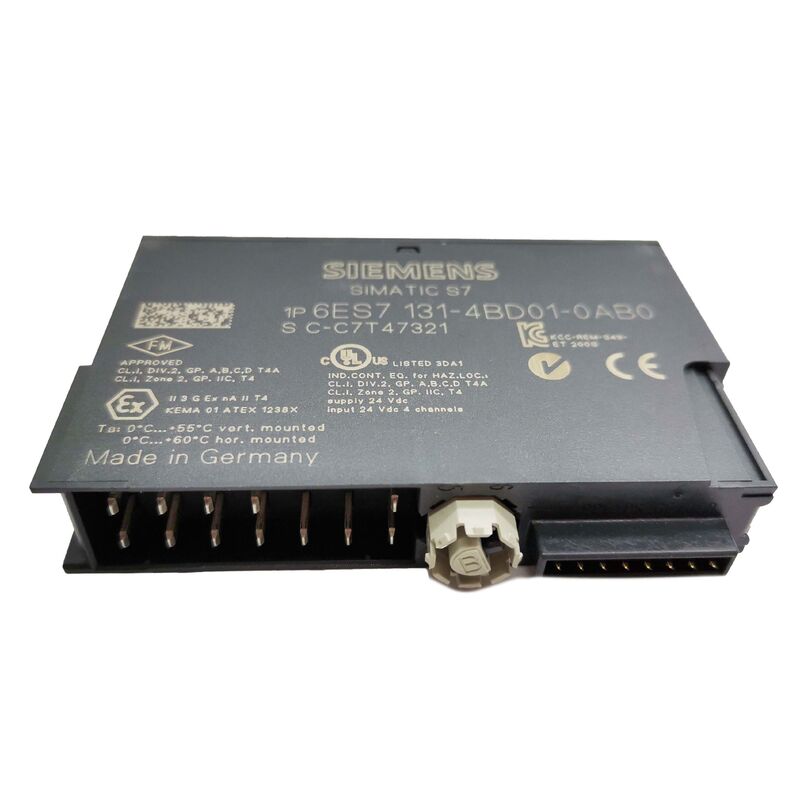

Siemens 6ES7131-4BD01-0AB0 ∙ SIMATIC ET 200S Module électronique numérique 4DI DC24V HF ∙ 4 entrées, 24V DC, haute fonctionnalité, 15mm, échangeable à chaud, diagnostic LED

Résumé

LeLes données sont fournies par les autorités compétentes.est le 4DI DC24V HF la variante High Feature du module d'entrée numérique 24V CC à 4 canaux pour le système d'E/S distribué SIMATIC ET 200S.

Situé à 15 mm de large sur le rail du module terminal ET 200S, il est l'un des modules électroniques les plus étroits de la famille S7, and the ET 200S's architecture of combining electronics modules with separate terminal modules means this 15mm footprint is all the panel space the input channel requires — the wiring lives in the terminal module below, le traitement du signal vit dans le module électronique ci-dessus.

La philosophie de conception du système ET 200S était de placer l'E/S distribué le plus près possible de la machine littéralement aux points de connexion de l'actionneur et du capteur de la machine,plutôt que de rediriger les câbles de signal vers un cabinet central.

Chaque station ET 200S est construite à partir d'un module de tête (IM 151-x) qui gère la connexion PROFIBUS DP ou PROFINET,suivis des modules de puissance et des modules électroniques dans la configuration requise par la machine.

Comme chaque module électronique est sa propre unité physiquement distincte, la configuration est entièrement granulaire: avez-vous besoin de trois entrées numériques et d'une sortie analogique à un point spécifique de la machine?Trois modules 2DI et un module 2AO, ou d'autres combinaisons, peuvent être assemblés pour correspondre précisément aux exigences d'E/S sans gaspiller de capacité.

Le 4DI HF fournit quatre entrées dans une fente de 15 mm pour les applications où un groupe de quatre capteurs binaires Les capteurs photoélectriques doivent être connectés à un seul point de la machine.

La désignation -0AB0 High Feature distingue ce module de la variante standard -0AA0 (6ES7131-4BD01-0AA0).

Les modules High Feature dans l'écosystème ET 200S ajoutent généralement des capacités de diagnostic, des options d'attribution de paramètres,ou des modes de fonctionnement supplémentaires au-delà de la fonction d'entrée/sortie de base fournie par la variante standard.

Pour le 4DI, the High Feature variant offers extended diagnostic and parameter assignment functionality relevant to applications where channel-level fault detection and parameterisation from the PLC program (rather than fixed hardware wiring) are engineering requirements.

Principales spécifications

Le système de modules de terminaux Pourquoi les modules et les terminaux se séparent

La répartition de l'ET 200S entre les modules électroniques et les modules terminaux est l'une des caractéristiques techniques les plus pratiques du système,et il affecte directement la façon dont le 6ES7131-4BD01-0AB0 est acheté et installé.

Lemodule de borneest la partie passive: elle est montée sur le rail DIN, fournit les bornes de câblage qui se connectent aux capteurs de champ et comprend l'interface de connexion qui reçoit le module électronique d'en haut.

Une fois les câbles de champ connectés et le câblage mis en service, le module terminal n'a plus besoin d'être touché.

Lemodule électronique(cette unité) clipe sur le module terminal par le haut.

Il contient tous les circuits actifs de traitement du signal la filtration d'entrée, la mesure du courant, l'affichage LED et l'interface numérique du bus ET 200S.

Le module électronique peut être retiré et remplacé sans perturber un seul fil dans le module terminal ci-dessous, qui est le mécanisme qui permet l'échange à chaud:le module terminal reste câblé et alimenté; seul le module électronique change.

Cette séparation présente un avantage direct en matière de maintenance. Lorsqu'un module d'entrée numérique tombe en panne après des années de production, le remplacement prend quelques secondesinsérer le nouveau 6ES7131-4BD01-0AB0, et les quatre canaux d'entrée sont immédiatement de retour en service.

Il n'y a pas de re-câblage, pas d'étiquettes de câbles à vérifier, pas de risque de mauvaise connexion.

Les modules terminaux compatibles pour le 4DI DC24V HF comprennent TM-P15S23-A1, TM-P15C23-A1 et TM-P15N23-A1, entre autres la sélection spécifique dépend de l'utilisation de l'installation standard,couverts, ou des modules terminaux de configuration spécifique.

Caractéristique élevée par rapport à la norme La distinction -0AB0 par rapport à -0AA0

Au sein de la famille 4DI DC24V, Siemens propose deux variantes qui partagent la même fonction d'entrée de base mais diffèrent par leurs capacités étendues.

La variante standard (6ES7131-4BD01-0AA0, suffixe -0AA0) est un module à fonction fixe: 4 entrées à 24 V CC, temps de réponse de 3 ms, indicateurs LED de canal et aucune configuration supplémentaire au-delà de ce qui est câblé.

Il convient pour les applications simples d'entrée numérique où l'entrée doit être lue et signalée sans traitement supplémentaire.

La variante High Feature (6ES7131-4BD01-0AB0, suffixe -0AB0) ajoute une capacité de paramétrisation.

Les paramètres peuvent être attribués au module par le biais de la configuration PROFIBUS DP/PROFINET, ce qui permet un comportement fonctionnel, tel que la génération d'une alarme de diagnostic en cas de rupture du fil d'entrée ou de court-circuit.ou réglage du temps de filtrage d'entrée à régler à partir de l'outil d'ingénierie et à télécharger sur le module dans le cadre du démarrage de la station.

Lorsque l'application exige que le PLC reçoive une alarme de diagnostic si le câble d'alimentation d'un capteur d'entrée est cassé (plutôt que de lire silencieusement un état 0,le module High Feature fournit cette détection.

Pour les applications qui ont simplement besoin de lire la fermeture de contact sans diagnostic de canal, la variante standard est adéquate et moins coûteuse.

Compatibilité du signal d'entrée

Le 4DI DC24V HF accepte les signaux de capteur standard 24V DC à deux fils et à trois fils, le type de signal dominant dans les machines-outils et l'automatisation d'usine européennes et internationales:

Les capteurs de proximité PNP (de type source) à trois fils se connectent directement aux bornes d'entrée du module, la sortie de commutation du capteur entraînant l'entrée positive lorsqu'elle est active.

Le courant d'entrée de 7 mA à 24 V est compris dans la capacité de courant d'égout de pratiquement tous les commutateurs de proximité PNP standard de Siemens, Pepperl+Fuchs, Sick, Turck,et autres grands fabricants de capteurs.

Les contacts mécaniques et les interrupteurs à roseau se connectent à un signal positif (commutation L+ vers le terminal d'entrée) en configuration à deux fils.

Le circuit d'entrée du module fournit la trajectoire de courant d'égout nécessaire.

Two-wire sensors (with their characteristic leakage current even when open) may be compatible depending on the specific leakage current specification of the sensor — the module's input threshold must be below the leakage current for the input to read correctly in the open stateLa plupart des capteurs à deux fils modernes ont des courants de fuite bien inférieurs à 1 mA, ce qui est inférieur au seuil d'entrée d'allumage, de sorte que la détection correcte de l'état 0/1 est maintenue.

Questions fréquentes

Q1: Le 6ES7131-4BD01-0AB0 peut-il être utilisé avec une station ET 200S configurée pour PROFINET ainsi que PROFIBUS DP?

Oui, les modules électroniques de l'ET 200S, y compris ce module 4DI HF, sont compatibles avec toute la gamme de modules d'interface de l'ET 200S: IM 151-1 pour PROFIBUS DP, IM 151-3 PN pour PROFINET,et la CPU IM 151-7 pour une utilisation autonome.

Le module 4DI HF lui-même ne comporte pas d'interface de bus de champ; il communique via le bus ET 200S backplane à n'importe quel module de tête installé.

Le changement du module de tête de PROFIBUS en PROFINET ne nécessite pas le changement des modules de signal.

Q2: Le module nécessite un module terminal. Comment le module électronique est-il fixé mécaniquement au module terminal?

The electronics module clips onto the terminal module through a snap-fit mechanism — the electronics module is aligned over the terminal module with its backplane connector positioned over the terminal module's mating connector, puis appuyez vers le bas jusqu'à ce que l'onglet de verrouillage se mette en place.

La procédure inverse (levez l'onglet de déverrouillage et tirez le module électronique vers le haut) libère le module électronique sans outils.

Les bornes de câblage de terrain du module terminal sont accessibles de l'avant, que le module électronique soit installé ou retiré.

Q3: La feuille de données indique un temps de réponse de 3 ms. Est-ce la latence depuis le changement d'état d'entrée jusqu'à la mise à jour des données PROFIBUS?

The 3ms figure is the electronics module's own input filter and processing time — the delay between the input terminal voltage changing state and the module's internal register reflecting the new state.

Ceci est distinct de la latence de transmission PROFIBUS DP, qui dépend du temps de cycle de bus configuré et du cycle de balayage du maître DP.

La latence totale entre le changement d'état du capteur et la mise à jour de l'image de processus du processeur S7 est la somme du temps de filtrage d'entrée (~ 3 ms),le temps de cycle du bus DP PROFIBUS (généralement de 1 à 10 ms selon la configuration)Pour une analyse précise du temps, les trois éléments doivent être additionnés.

Q4: Le 6ES7131-4BD01-0AB0 est-il toujours disponible et quel est le remplacement actuel de Siemens?

La série ET 200S, y compris ce module, a été arrêtée par Siemens.qui fournit une fonctionnalité d'E/S modulaire similaire dans un facteur de forme plus compact avec PROFINET comme interface de communication principale.

Pour les installations ET 200S existantes en maintenance, le 6ES7131-4BD01-0AB0 reste disponible via le canal surplus et après-vente de l'électronique industrielle.

Siemens continue d'offrir une assistance en pièces de rechange pour l'ET 200S pendant une période définie après l'arrêt de la production, comme indiqué dans le statut du cycle de vie du produit.

Q5: Le même module terminal peut-il être utilisé avec les variantes standard (-0AA0) et haute performance (-0AB0) du module 4DI?

Les variantes standard et haut de gamme du 4DI DC24V partagent la même interface mécanique et le même pin-out.

Un module terminal câblé pour le module standard 6ES7131-4BD01-0AA0 peut accepter le module 6ES7131-4BD01-0AB0 High Feature sans aucun changement de câblage.

La différence fonctionnelle entre les deux variantes se réalise dans le module électronique lui-même et dans l'affectation des paramètres PROFIBUS/PROFINET, et non dans le câblage des bornes.Cette interchangeabilité simplifie l'inventaire de remplacement des champs: un stock unique de modules High Feature peut remplacer les modules Standard et High Feature dans une installation ET 200S existante.
