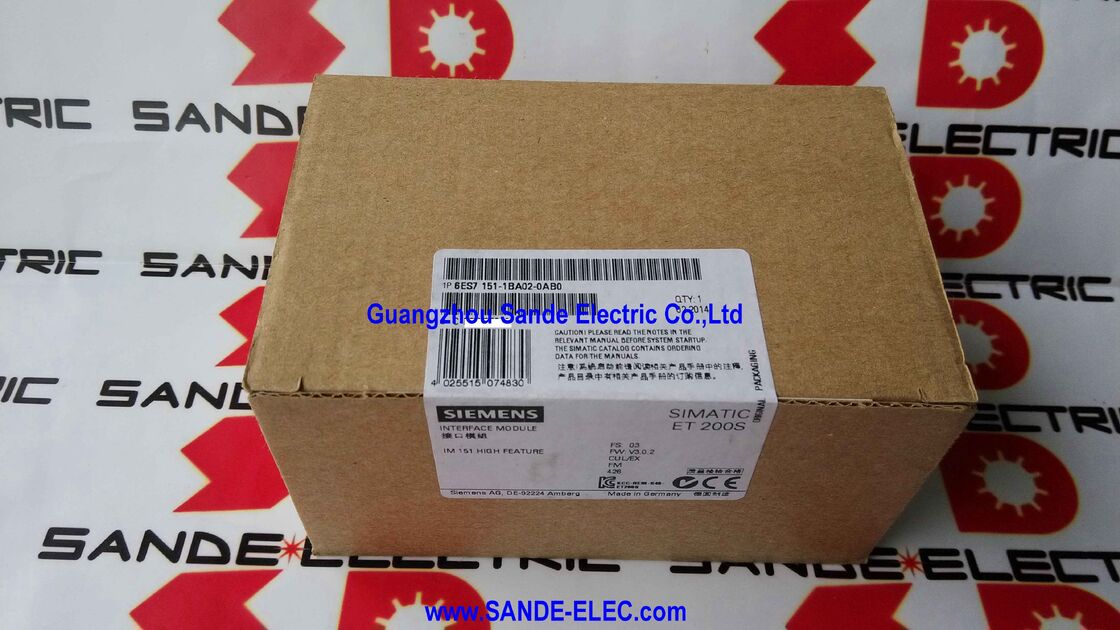

Siemens 6ES7151-1BA02-0AB0 | SIMATIC ET 200S IM 151-1 High Feature — Module d'interface PROFIBUS DP, 12 Mbit/s, 244 octets E/S, Mode isochrone, 63 modules, Sub-D 9 broches

Vue d'ensemble

Le Siemens 6ES7151-1BA02-0AB0 est le module IM 151-1 High Feature — la passerelle PROFIBUS DP pour le système d'E/S distribuées SIMATIC ET 200S.

Chaque station ET 200S sur un réseau PROFIBUS DP nécessite un module d'interface comme tête de réseau : c'est le composant qui détient l'adresse de la station PROFIBUS, communique avec le maître DP et transfère les données d'E/S entre les trames PROFIBUS et les modules d'E/S physiques sur le fond de panier de la station.

La désignation "High Feature" distingue ce module du IM 151-1 standard.

Le HF ajoute la prise en charge du mode isochrone — la capacité de synchroniser l'acquisition des données de la station ET 200S avec le cycle du bus PROFIBUS DP dans une relation de phase verrouillée.

Cette synchronisation est utilisée dans les applications de contrôle de machines et de mouvement à haute vitesse où les données des capteurs doivent être capturées à une phase précisément définie du cycle mécanique de la machine, et non pas à un point indéfini du cycle DP.

L'IM 151-1 HF prend également en charge les services acycliques DP V1 en plus de l'échange cyclique standard des E/S DP V0. DP V1 permet la lecture et l'écriture de paramètres sur des modules d'E/S individuels à partir du maître DP (ou d'un maître DP de classe 2) sans interrompre l'échange cyclique des E/S — la base de la modification des paramètres en ligne, du diagnostic en ligne et de l'intégration avec SIMATIC PDM (Process Device Manager) pour la configuration des appareils de terrain intelligents.

Spécifications clés

244 octets E/S — Le budget de données PROFIBUS DP

Les trames PROFIBUS DP transportent une charge utile maximale définie par station : 244 octets de données d'entrée et 244 octets de données de sortie. Les 244 octets de l'IM 151-1 HF dans chaque direction représentent l'utilisation maximale de la capacité de données d'une seule station esclave PROFIBUS DP.

Pour les E/S numériques standard, 244 octets d'entrée correspondent à 1 952 points d'entrée numériques — bien plus que ce qu'une seule station ET 200S de 2 m peut physiquement accueillir.

Pour les E/S analogiques, chaque canal occupe généralement 2 octets, donc 244 octets correspondent à 122 canaux d'entrée analogiques — là encore, plus que ce que les emplacements de modules d'une seule station peuvent contenir.

En pratique, le budget d'E/S de 244 octets n'est presque jamais le facteur limitant dans la conception des stations ET 200S.

Les facteurs limitants sont le nombre de 63 modules et la largeur de station de 2 m, qui sont généralement atteints avant la limite du volume de données.

La spécification de 244 octets est la plus importante pour les stations comportant de nombreux modules analogiques (chacun contribuant 2–4 octets par canal), où le budget de données doit être suivi pour confirmer qu'il reste de la marge à mesure que la station s'agrandit.

PROFIBUS DP V1 — Services acycliques et diagnostics

La prise en charge DP V1 de l'IM 151-1 HF étend PROFIBUS au-delà du simple modèle d'E/S cycliques vers un cadre de gestion d'appareils plus riche :

Accès aux paramètres acycliques (MSAC1 / MSAC2) : Le maître DP peut lire et écrire des enregistrements de données sur des modules individuels dans la station ET 200S sans interrompre l'échange cyclique des E/S.

Un contrôleur de processus peut lire les données de calibration d'un transmetteur de pression, modifier l'échelle des unités d'ingénierie d'un module de température, ou mettre à jour le seuil de surcharge d'un démarreur moteur — le tout via le câble PROFIBUS existant pendant la production.

Diagnostics étendus (diagnostics DPV1) : Les modules signalent des informations de diagnostic détaillées via des enregistrements de données structurés plutôt que les diagnostics DP standard limités à 6 octets.

L'IM 151-1 HF achemine ces diagnostics étendus vers le maître DP, permettant à STEP 7 ou à l'IHM du système de contrôle d'afficher des informations de défaut spécifiques (quel canal sur quel module a quel type de défaut) plutôt qu'une indication générique de "défaut de station".

Intégration SIMATIC PDM : Les appareils de terrain intelligents (débitmètres, transmetteurs, positionneurs de vannes) connectés via des modules ET 200S et l'IM 151-1 HF peuvent être paramétrés et diagnostiqués à l'aide de SIMATIC PDM (Process Device Manager) de Siemens via la connexion PROFIBUS — le même câble qui transporte les données de production E/S transporte également la communication de gestion des appareils.

Mode isochrone — Acquisition de données synchronisée à la machine

En fonctionnement PROFIBUS DP standard, le cycle du bus est libre — il se répète en continu au temps de cycle configuré, mais la relation de phase entre le cycle PROFIBUS et le cycle mécanique de la machine varie. Pour la plupart des applications de contrôle de processus et de séquençage de machines, cela est acceptable.

Pour la mesure de position à haute vitesse, la pesée à haute vitesse et le contrôle d'axes multiples coordonnés, la relation de phase est importante : une mesure de pression prise à une phase aléatoire de la course de la presse hydraulique n'est pas équivalente à une prise à une phase connue et reproductible.

Le mode isochrone verrouille le cycle PROFIBUS DP sur un signal de synchronisation externe du maître DP (piloté par l'interruption servo du contrôleur).

Les modules ET 200S mettent à jour leurs données à une phase définie par rapport à cette synchronisation — ainsi, à chaque cycle de balayage, les données capturées par les modules d'E/S correspondent exactement au même point du cycle mécanique de la machine.

Cette répétabilité est la base technique de la mesure de haute précision et du contrôle d'axes multiples coordonnés sur PROFIBUS.

FAQ

Q1 : Quelle est la différence entre l'IM 151-1 Standard (AA06) et l'IM 151-1 High Feature (BA02) ?

La variante Standard (AA) ne prend en charge que l'échange de données cycliques PROFIBUS DP V0, sans mode isochrone ni services acycliques DP V1.

La variante High Feature (BA) ajoute le mode isochrone, l'accès aux paramètres acycliques DP V1 et les diagnostics étendus — des fonctionnalités requises pour les applications liées au mouvement et à la gestion avancée des appareils. Pour les E/S numériques et analogiques pures sans exigences de synchronisation ou de diagnostic, la variante Standard est suffisante.

Le High Feature est requis chaque fois que la synchronisation isochrone, la modification des paramètres en ligne ou l'intégration SIMATIC PDM sont nécessaires.

Q2 : L'IM 151-1 HF et l'IM 151-3 PN peuvent-ils coexister sur la même machine, avec certaines stations ET 200S sur PROFIBUS et d'autres sur PROFINET ?

Oui. De nombreux contrôleurs S7-300 et S7-400 prennent en charge simultanément les maîtres PROFIBUS DP (intégrés ou via CP) et les maîtres PROFINET IO.

Chaque station ET 200S utilise le module d'interface correspondant à son type de réseau — IM 151-1 pour les stations PROFIBUS et IM 151-3 pour les stations PROFINET.

La configuration matérielle du contrôleur dans STEP 7 / TIA Portal définit quelles stations appartiennent à quel réseau, et les deux réseaux fonctionnent indépendamment en parallèle.

Q3 : Comment l'adresse PROFIBUS est-elle définie sur l'IM 151-1 HF ?

L'adresse de la station PROFIBUS est définie via un sélecteur d'adresse rotatif sur la face de l'IM 151-1 HF — le sélecteur définit l'adresse de la station de 1 à 125 directement en matériel.

L'adresse sélectionnée doit correspondre à l'adresse attribuée à cet esclave dans la configuration matérielle STEP 7 du maître DP.

Une discordance entre le sélecteur physique et l'adresse configurée entraîne l'allumage de la LED BF (Bus Fault), et la station est exclue du cycle du bus DP jusqu'à ce que la divergence soit corrigée.

Q4 : Qu'est-ce que la gestion des options (Option Handling) et quand est-elle nécessaire ?

La gestion des options permet à la station ET 200S de fonctionner avec une configuration de modules différente de celle définie dans la configuration matérielle du maître DP — par exemple, lorsqu'un emplacement de module est intentionnellement laissé vide ou occupé par un module RÉSERVÉ.

Sans gestion des options, le maître DP signale une erreur si la configuration physique de la station ne correspond pas exactement à la configuration configurée.

Avec la gestion des options activée, la station fonctionne normalement même lorsque des modules optionnels sont absents, et le maître DP accepte la configuration partielle comme valide.

Cette fonctionnalité est utilisée dans les systèmes de production flexibles où le même programme de contrôle doit prendre en charge plusieurs variantes de machines avec différentes combinaisons de modules d'E/S.

Q5 : Le module est répertorié comme pièce de rechange. Cela signifie-t-il qu'il est obsolète ?

La désignation de pièce de rechange (PM400 dans la terminologie du cycle de vie Siemens) signifie que le produit est entré dans sa phase de fin de vente active — il n'est plus en stock catalogue standard mais reste disponible via les canaux de service Siemens et les distributeurs industriels pour prendre en charge les systèmes installés existants.

L'IM 151-1 HF (6ES7151-1BA02-0AB0) continue de fonctionner normalement dans les installations PROFIBUS ET 200S existantes et est pris en charge dans le cadre de l'engagement de Siemens en matière de disponibilité des pièces de rechange.

Pour les nouvelles conceptions de systèmes, Siemens recommande l'IM 151-3 PN basé sur PROFINET comme module d'interface de génération actuelle. Pour les installations PROFIBUS existantes, l'IM 151-1 HF reste la pièce de remplacement correcte.
