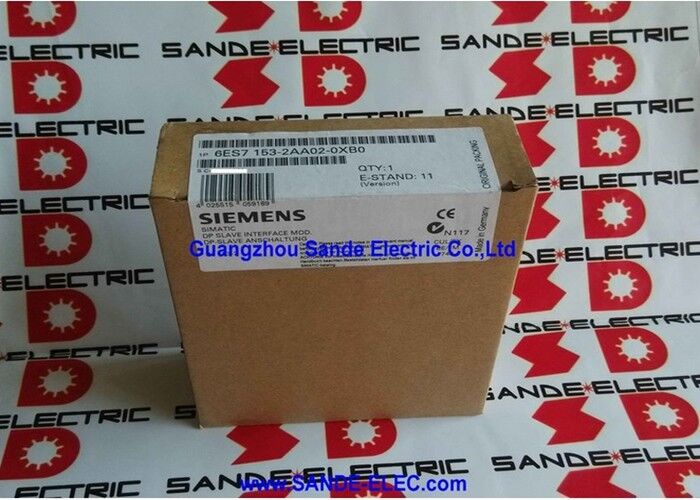

Siemens 6ES7153-2AA02-0XB0 | SIMATIC ET 200M IM 153-2 Module d'interface — PROFIBUS DP 12 Mbit/s, jusqu'à 8 modules S7-300, redondance, horodatage 10 ms, 24 VDC

Vue d'ensemble

Le Siemens 6ES7153-2AA02-0XB0 est le IM 153-2 — le module d'interface qui définit chaque station d'E/S distribuées ET 200M.

Sans lui, un rack ET 200M n'est qu'un ensemble de modules d'E/S sans point de connexion ; avec lui, le rack devient un esclave PROFIBUS DP entièrement fonctionnel, échangeant activement des données de processus avec le contrôleur S7 central sur des distances allant jusqu'à la limite de longueur du câble PROFIBUS à la vitesse de données configurée.

Le système ET 200M a été conçu pour les situations où une machine ou un processus contrôlé centralement a des points d'E/S dispersés sur une large zone physique — trop éloignés pour être câblés économiquement à un rack central, mais suffisamment proches en groupes pour bénéficier d'une enceinte locale partagée.

Chaque station ET 200M gère un cluster physique de points d'E/S : elle se connecte aux capteurs et actionneurs à proximité, traite leurs signaux via les modules de signal compatibles S7-300 dans son rack, et échange les données de processus résultantes avec le contrôleur via un seul câble PROFIBUS DP.

Le IM 153-2 est le module qui gère cet échange — en configurant le protocole esclave PROFIBUS DP, en synchronisant le transfert de données avec le cycle de scrutation du maître DP, et en gérant le rapport de diagnostic qui indique au contrôleur l'état de chaque module dans le rack.

La variante 6ES7153-2AA02-0XB0 prend en charge jusqu'à huit modules de signal par station ET 200M.

C'est la capacité standard pour la plupart des applications ET 200M — suffisante pour accueillir une combinaison de modules d'entrée numérique, de sortie numérique, d'entrée analogique et de sortie analogique couvrant un cluster d'E/S complet sans nécessiter de seconde station.

Son volume d'adressage de 128 octets d'entrée / 128 octets de sortie s'adapte naturellement aux configurations à huit modules avec des largeurs de modules typiques.

Spécifications clés

Redondance — Comment le IM 153-2 gère le basculement en cas de défaut

L'une des capacités du IM 153-2 qui le distingue des modules d'interface plus simples est la prise en charge de la redondance.

Dans une configuration ET 200M redondante, deux modules IM 153-2 sont installés dans le même rack ET 200M — un actif et un en veille.

Les deux se connectent au même câble PROFIBUS DP (ou à deux câbles DP séparés dans une configuration de bus redondante), mais seul le module actif gère l'échange de données cycliques à un moment donné.

Si le IM 153-2 actif tombe en panne — en raison d'une défaillance matérielle interne, d'une interruption de l'alimentation ou d'une perte de communication PROFIBUS sur son câble — le module en veille détecte la défaillance en surveillant en permanence l'état du module actif et passe en mode actif.

Ce basculement s'effectue sans perte de données de processus et dans les tolérances définies par le minuteur de surveillance du maître DP.

Les modules d'E/S du rack continuent de fonctionner pendant la transition ; le nouveau IM 153-2 actif reprend immédiatement l'échange de données cycliques avec le maître PROFIBUS DP.

Pour les usines de production et les machines critiques où une défaillance de la station d'E/S entraîne l'arrêt de l'usine, la configuration à double IM 153-2 est souvent une exigence standard dans les spécifications de conception du système.

Le coût de deux modules IM 153-2 est faible par rapport au coût d'un arrêt de production imprévu causé par un point de défaillance unique dans l'infrastructure d'E/S.

Horodatage — Enregistrement d'événements avec une résolution de 10 ms

La fonction d'horodatage du IM 153-2 enregistre l'heure exacte des changements d'état des entrées numériques — fronts montants et descendants — avec une précision de 10 ms.

Ceci est distinct de l'échange normal de données de processus cycliques : le module maintient un tampon d'événements interne (15 tampons, jusqu'à 20 messages chacun) qui stocke les événements horodatés, que le maître DP lit de manière acyclique. La référence temporelle utilise le format d'heure Internet RFC 1119, synchronisé avec l'horloge du contrôleur SIMATIC.

L'horodatage sert à plusieurs fins d'ingénierie.

Dans l'analyse d'événements critiques pour la sécurité — déterminer quelle entrée a changé en premier après un incident de processus, ou reconstruire la séquence des événements menant à un arrêt de machine — les horodatages à résolution milliseconde fournissent la base factuelle que les données brutes de balayage cyclique (qui indiquent seulement l'état à la fin de chaque balayage) ne peuvent pas fournir.

L'analyse des perturbations de processus, les journaux d'événements de surveillance de l'énergie et l'enregistrement des heures de début/fin de lot sont d'autres applications où la fonction d'horodatage capture des données que le programme de contrôle seul ne peut pas produire.

Jusqu'à 128 entrées numériques de la station ET 200M peuvent être horodatées simultanément, avec des événements de front montant et descendant transmis sur un cycle de rapport de 1000 ms.

Cette fonction est disponible avec la configuration standard de 8 modules du 6ES7153-2AA02-0XB0.

Services PROFIBUS — SYNC, FREEZE et échange de données direct

Au-delà des E/S cycliques esclave-maître de base, le IM 153-2 prend en charge trois services étendus PROFIBUS DP qui fournissent des capacités de synchronisation et de communication supplémentaires :

SYNC force tous les modules de sortie de la station ET 200M à mettre à jour leurs sorties simultanément sur une commande SYNC du maître DP, indépendamment du moment où les données de sortie individuelles sont arrivées sur le bus.

Ceci est utilisé dans les applications de machines où plusieurs canaux de sortie doivent commuter exactement au même moment — activation simultanée de plusieurs axes ou groupes de vannes dans une séquence coordonnée.

FREEZE verrouille tous les modules d'entrée de la station ET 200M pour capturer leurs états d'entrée simultanément lors d'une commande FREEZE du maître.

L'état verrouillé est maintenu jusqu'à ce que le maître lise les données figées et libère le verrou.

Pour mesurer l'état de plusieurs canaux d'entrée à un instant défini — capteurs de position sur plusieurs axes, ou l'état d'une ligne de production à un événement spécifique — FREEZE fournit la synchronisation temporelle que la lecture cyclique normale ne peut garantir.

échange de données direct (esclave à esclave) permet à un esclave ET 200M de publier ses données d'entrée directement dans l'espace d'adressage d'un autre esclave DP sans que le maître DP ne route les données. Ceci permet des chemins de données capteur-actionneur avec une latence minimale qui contournent le cycle de programme du maître, utile dans les interverrouillages de machines à réponse rapide et les boucles de contrôle locales critiques pour la sécurité.

FAQ

Q1 : Le module prend en charge jusqu'à 8 modules S7-300. Les modules fonctionnels (FM) et les processeurs de communication (CP) peuvent-ils être utilisés en plus des modules de signal ?

Oui. Les huit emplacements de modules dans une station ET 200M peuvent contenir n'importe quelle combinaison de modules de signal S7-300 (SM), de modules fonctionnels (FM) et de processeurs de communication (CP) qui sont homologués pour une utilisation dans l'ET 200M.

Les modules fonctionnels tels que FM 350-1/350-2 (comptage haute vitesse) et FM 352 (contrôleur de came) fonctionnent dans l'ET 200M avec le même paramétrage que dans un rack S7-300 central.

Le nombre total de modules — SM + FM + CP combinés — ne doit pas dépasser huit par station IM 153-2 (6ES7153-2AA02-0XB0).

Q2 : Quelle est la plage d'adresses PROFIBUS pour le IM 153-2, et comment est-elle définie ?

L'adresse PROFIBUS est définie via un bloc de commutateurs DIL à deux rangées sur la face avant du module IM 153-2, codant l'adresse en binaire.

Les adresses valides sont de 1 à 125 (les adresses 0 et 126 sont réservées ; 127 est pour les diffusions de diagnostic).

L'adresse prend effet immédiatement au démarrage — il n'est pas nécessaire de couper l'alimentation après avoir modifié le commutateur.

L'adresse définie sur le module doit correspondre à l'adresse attribuée à cet esclave DP dans la configuration matérielle du maître S7 (STEP 7 HW Config ou équivalent TIA Portal).

Q3 : Le 6ES7153-2AA02-0XB0 prend-il en charge le retrait et l'insertion sous tension (échange à chaud) de ses modules d'E/S ?

Le IM 153-2 prend en charge le remplacement de modules sous tension pour les modules de signal dans le rack ET 200M, à condition que les modules de signal spécifiques utilisés soient homologués pour cette fonction.

Lorsqu'un module de signal est retiré pendant le fonctionnement, le IM 153-2 signale l'emplacement comme vide au maître DP, et le programme du maître DP gère le module manquant selon sa réaction de diagnostic configurée.

Lorsqu'un module de remplacement est inséré, le IM 153-2 le reconnaît et reprend l'échange de données pour cet emplacement. Tous les modules S7-300 ne prennent pas en charge l'échange à chaud — la documentation du module doit être vérifiée pour chaque type spécifique avant de s'appuyer sur cette fonction dans une installation en direct.

Q4 : Le module est répertorié comme prenant en charge la classification ATEX Cl.I Div.2 / II 3G EEx nA II T4. Qu'est-ce que cela signifie pour une utilisation dans des atmosphères potentiellement explosives ?

L'approbation ATEX signifie que le 6ES7153-2AA02-0XB0 peut être installé dans des zones dangereuses de Zone 2 (atmosphères gazeuses) et des zones de Classe I Division 2 (équivalent nord-américain). La classification Zone 2 / Div.2 s'applique lorsque le gaz inflammable n'est pas normalement présent mais peut survenir dans des conditions anormales.

La classification EEx nA indique que le module ne produit pas d'étincelles en fonctionnement normal et ne contient pas de contacts à étincelles qui pourraient enflammer l'atmosphère dangereuse.

Cette approbation permet d'installer la station ET 200M plus près des équipements de processus dangereux sans nécessiter d'enceintes purgées ou pressurisées, sous réserve des conditions d'installation spécifiées dans le certificat KEMA.

Q5 : Le IM 153-2 (6ES7153-2AA02-0XB0) peut-il également être utilisé comme module d'interface dans un DP/PA Link ou un Y-Link ?

Non. Le 6ES7153-2AA02-0XB0 (variante IM 153-2AA) est conçu exclusivement pour une utilisation directe en station ET 200M. Les variantes IM 153-2BA (par exemple, 6ES7153-2BA02-0XB0, 6ES7153-2BA10-0XB0) sont les modules certifiés pour une utilisation comme modules d'interface dans les architectures DP/PA Link et Y-Link, ainsi que pour prendre en charge jusqu'à 12 modules de signal par station (contre 8 pour cette variante).

Lors de la sélection d'un IM 153-2 pour une intégration DP/PA Link ou Y-Link, la série -2BA doit être spécifiée.
