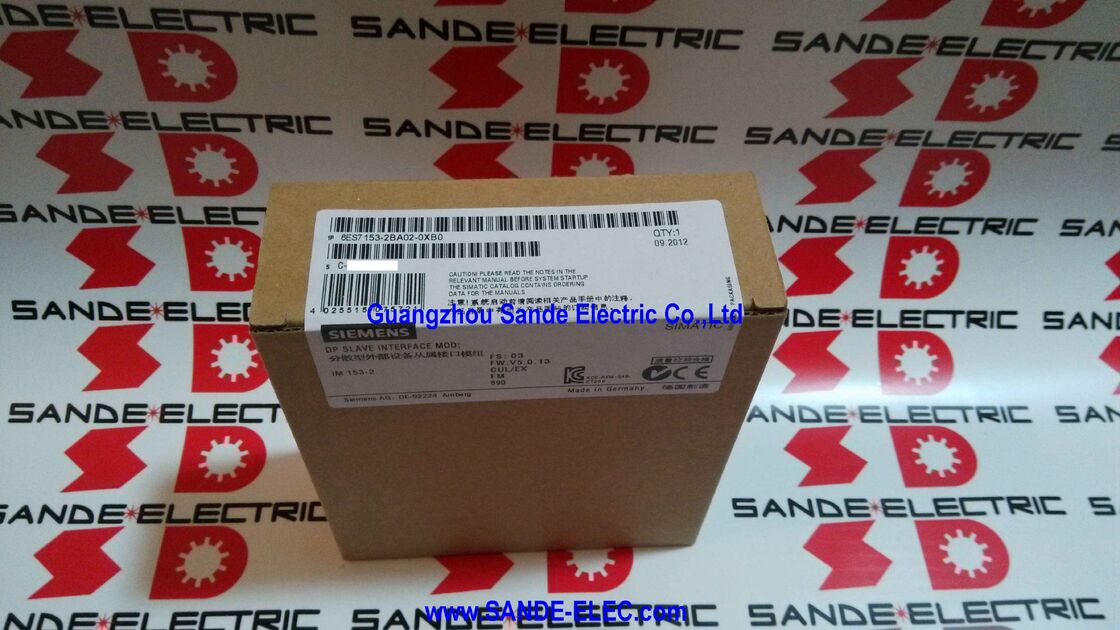

L'interface IM 6ES7153-2BA02-0XB0 6ES7 153-2BA02-0XB0 6ES7153-2BAO2-OXBO est fournie à l'aide d'un système de navigation intégré.

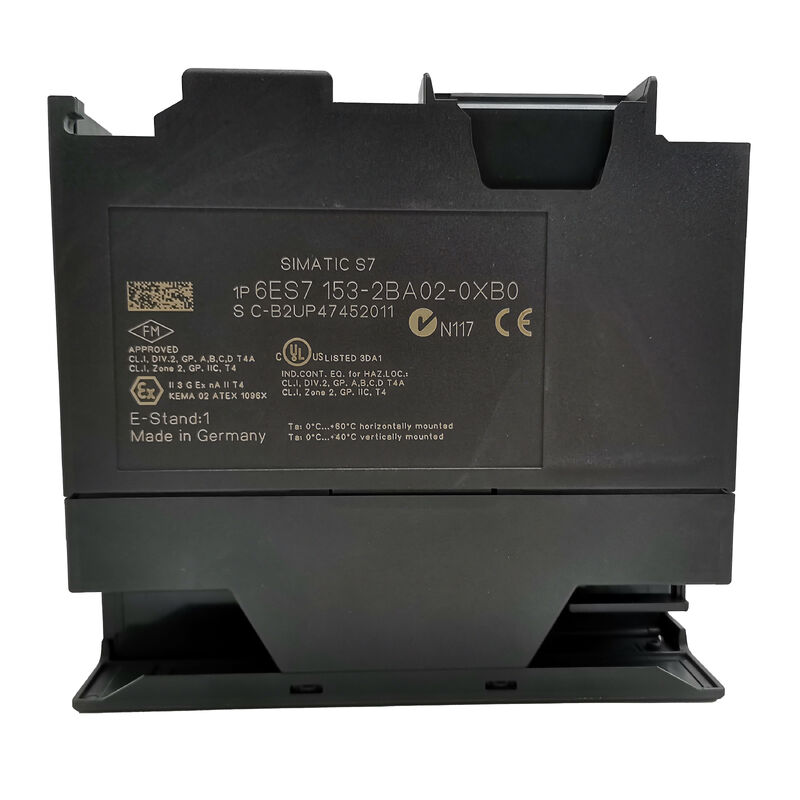

6ES7153-2BA02-0XB0∙ SIMATIC ET 200M IM 153-2 DP Fonctionnalité élevée 12 modules / Redondance / Horodatage isochrone / HART étendu / DP / PA Link / 24VDC

Le module d'interface ET 200M à pleine capacité Ce qui distingue le HF des autres variantes IM 153-2

Plusieurs variantes IM 153-2 existent au sein de la famille ET 200M, et elles diffèrent de manière à affecter la conception du système plus que ne le suggèrent leurs noms similaires.Le 6ES7153-2BA02-0XB0 occupe la première position dans la hiérarchie des capacités IM 153-2:

La capacité de la station de 12 modules est le premier avantage pratique. Une station standard de 8 modules gère la plupart des configurations.combinaisons numériques, modules analogiques et fonctionnels, ou nœuds lourds d'instrumentation où les forces limites de 8 modules divisent un groupe logique d'E/S en deux stations distinctes.

La compatibilité entre DP/PA Link et Y-Link est le deuxième facteur de différenciation clé.La variante 2AA02 ne peut pas être utilisée dans les architectures DP/PA Link. Seule la série 2BA peut servir de module d'interface dans un DP/PA Link ou un Y-Link.Pour les systèmes d'automatisation des processus qui intègrent des dispositifs de terrain PROFIBUS PA (émetteurs de pression et de débit avec communication PA) via un lien DP/PA, la spécification 2BA02 est correcte.

Principales spécifications

Étiquette d'horloge isochrone 32 signaux par fente

Le 2BA02 prend en charge l'horodatage isochrone jusqu'à 128 signaux d'entrée numériques à travers la station de 12 modules, avec jusqu'à 32 signaux par fente individuelle.Le mode isochrone synchronise la capture de données du module avec le cycle de bus PROFIBUS DP ∙ les événements sont datés par rapport à l'horloge du bus, et non à un chronomètre local en marche libre, ce qui fournit une référence de temps compatible avec le cycle de programme du contrôleur plutôt qu'une dérive d'horloge indépendante au niveau du module.

Pour l'enregistrement de la séquence d'événements dans les usines de traitement, la reconstitution de l'ordre exact des alarmes d'instrument, des changements d'état des vannes,ou des trajets de blocage après un incident estampage isochrone donne la précision médico-légale que les timbres 10ms non synchronisés ne peuvent pasDes applications telles que les systèmes de protection des centrales électriques, les verrous de sécurité des raffineries et l'enregistrement des événements des processus par lots dépendent de cette capacité.

L'initiative HART et l'esclave élargie

Variables secondaires HART étendues:La transmission HART standard inclut la variable primaire et les données de processus limitées.Le 2BA02 élargit le débit de données HART pour inclure des variables secondaires, des mesures supplémentaires à partir d'émetteurs multivariables (pressionCes valeurs supplémentaires sont disponibles dans les données de processus de la station au programme du contrôleur.

Initiative d'esclave pour Drive ES et Switch ES:The module can independently initiate acyclic PROFIBUS DPV1 communication — sending requests to Drive ES (drive parameter access) and Switch ES (intelligent switchgear) without waiting for the DP master to initiate the transactionCela réduit la latence des cycles de lecture/écriture des paramètres dans les applications de gestion des paramètres du lecteur.

Scénarios d'application

DP/PA Stations de liaison en automatisation de processus:L'instrumentation du processus sur PROFIBUS PA se connecte au contrôleur S7 via une liaison DP/PA.Le 2BA02 sert de module d'interface pour la section d'entrée/sortie ET 200M du DP/PA Link la configuration que le 2AA02 ne peut supporter.

Nœuds d'instrumentation denses:12 modules analogiques dans une cabine centrale de réglage de l'instrumenta­tion ∞ les entrées de pression, de température, de débit et de niveau ∞ tous situés dans une station ET 200M.L'horodatage isochrone enregistre la séquence des changements de variables de processus lors d'événements de perturbation.

Surveillance de la conduite avec des instruments HART:Statut du lecteur VFD via Slave Initiative + données de l'émetteur HART multivariables via des variables secondaires étendues, toutes deux disponibles depuis une station 2BA02 sans matériel supplémentaire.

Questions fréquentes

Q1: Quelle est la différence fonctionnelle entre le 2BA02 et le 2BA82 (6ES7153-2BA82-0XB0)?

Les deux sont des variantes IM 153-2 HF prenant en charge 12 modules, la redondance, l'horodatage isochrone et le DP / PA Link.Le 2BA82 est une révision matérielle ultérieure avec des caractéristiques électriques légèrement mises à jour (650mA vs 600mA courant nominal) et un micrologiciel révisé. Pour les systèmes installés utilisant le 2BA02, un remplacement direct du 2BA02 maintient une compatibilité de micrologiciel identique. Le 2BA82 et le successeur 2BA10 offrent les mêmes fonctionnalités.

Q2: Pourquoi le 2BA02 est-il compatible avec DP/PA Link alors que le 2AA02 ne l'est pas?

Le DP/PA Link exige que le module d'interface prenne en charge les services acycliques DPV1, les diagnostics étendus et le profil d'esclave DP PROFIBUS spécifique défini pour l'opération DP/PA Link.La série 2BA met en œuvre ces capacités DPV1 étendues. La série 2AA n'inclut pas les extensions de profil DPV1 côté esclave requises pour la fonction d'interface DP/PA Link.pas de réglage de configuration.

Q3: Les modules FM et CP peuvent-ils être installés dans les 12 emplacements, ou seulement des modules de signal?

Toute combinaison de modules de signal S7-300 (SM), de modules de fonction (FM) et de processeurs de communication (CP) libérés pour une utilisation ET 200M peut remplir les 12 emplacements.Les modules CP et CP pour PROFIBUS ou AS-Interface fonctionnent dans la station 2BA02 comme dans un rack central S7-300Le nombre total de SM + FM + CP combinés ne doit pas dépasser 12.

Q4: Que signifie l'adresse de la station PROFIBUS 801Eh?

801Eh est le VendorID (identifiant du fabricant et de la famille d'appareils) codé dans le fichier GSD de ce module.Il apparaît dans l'outil de configuration réseau PROFIBUS DP et confirme l'identité du module lorsque le maître DP construit sa table de stationL'adresse réelle du bus PROFIBUS (1 ¢ 125) est réglée indépendamment par l'intermédiaire de l'interrupteur DIL sur la face avant du module.

Q5: Quel outil de programmation configure la station 2BA02 dans le projet S7?

Étape 7 La configuration matérielle HW Config (Classic) ou TIA Portal gère la station ET 200M en affectant l'adresse PROFIBUS, en configurant quels modules occupent quels emplacements,et permettant l'horodatage et les paramètres HART. Le fichier GSD pour le 2BA02 doit être installé dans l'environnement de programmation avant que le module n'apparaisse dans le catalogue matériel.
