Contrôleur logique programmable PLC
>

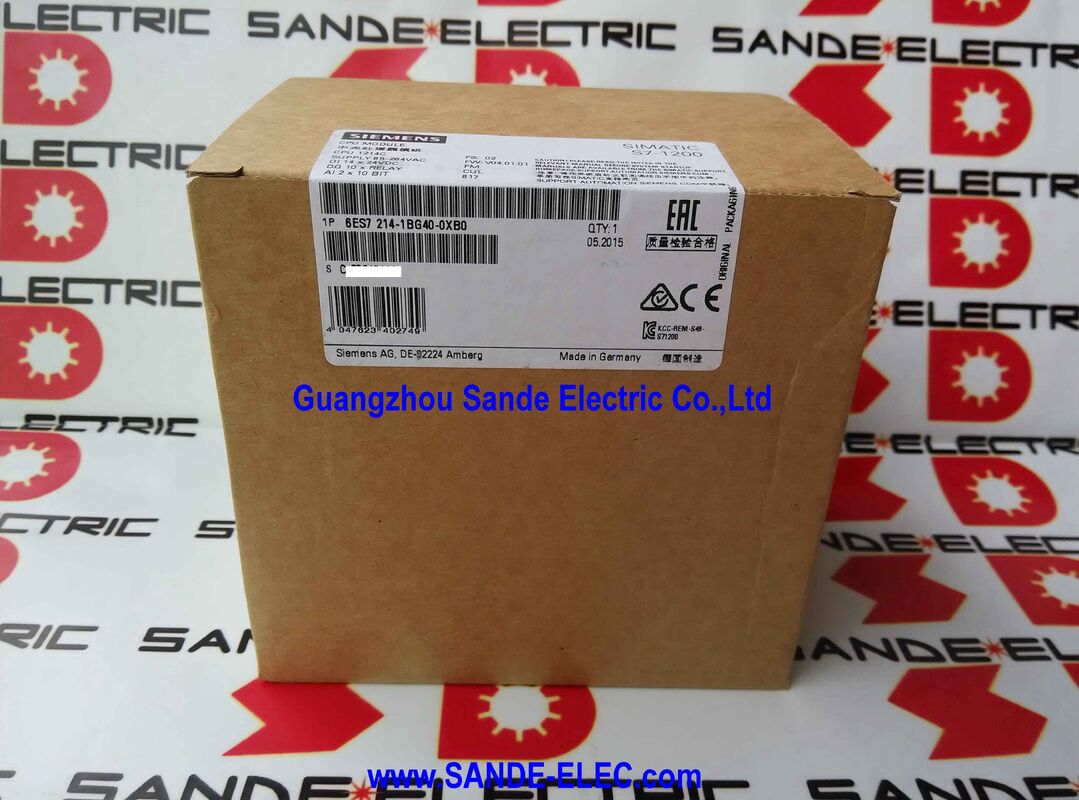

Le CPU 1214C est disponible en trois versions matérielles : DC/DC/DC, DC/DC/Relay et AC/DC/Relay. Le 6ES7214-1BG40-0XB0 est la version AC/DC/Relais, et les trois éléments de cette désignation ont des conséquences pratiques en matière de câblage.
Alimentation CA (85-264 V, 47-63 Hz) :Le processeur est alimenté directement par le secteur CA monophasé – le même rail d'alimentation que les autres composants du panneau alimentés en CA. Aucune alimentation 24 V CC n'est nécessaire pour le processeur lui-même, ce qui simplifie la distribution électrique de l'armoire dans les installations où le secteur CA constitue l'alimentation principale.
Entrées CC (24 V CC) :Les 14 entrées numériques acceptent les signaux de capteurs 24 V CC : capteurs de proximité, boutons-poussoirs, interrupteurs de fin de course et contacts de relais.
Sorties relais (2A) :Les 10 sorties relais commutent les charges à des tensions CA ou CC : contacteurs, électrovannes et veilleuses à la tension de champ plutôt qu'à travers des signaux au niveau des transistors. Les sorties relais sont électriquement flexibles : la même carte de sortie commute un solénoïde 24 V CC et une bobine de contacteur 230 V CA sans matériel d'interface. La valeur nominale de 2 A par canal couvre directement les bobines de relais standard 24 V CC (50 à 200 mA) et les bobines de contacteur 230 V CA (généralement 15 à 100 mA).
| Paramètre | Valeur |
|---|---|
| Numéro de pièce | 6ES7214-1BG40-0XB0 |
| Processeur | 1214C AC/DC/Relais |
| Entrées numériques | 14 × 24 V CC |
| Sorties numériques | 10 × relais, 2A |
| Entrées analogiques | 2 × 0-10 V CC |
| Tension d'alimentation | 85 à 264 V CA, 47 à 63 Hz |
| Mémoire de programme/données | 150 Ko |
| Micrologiciel | V4.7 |
| Ingénierie | Portail TIA STEP 7 V20+ |
| Communication | PROFINET (intégré) |
La mémoire de programme/données de 150 Ko couvre la complexité logique typique de l'automatisation compacte au niveau des machines et des panneaux : un programme de contrôle de machine typique avec 20 conditions d'entrée, 10 séquences de minuterie/compteur et 12 actions de sortie occupe 5 à 15 Ko ; les 150 Ko offrent une marge suffisante pour les séquences complexes, les blocs d'enregistrement de données et les blocs fonctionnels de communication simultanément.
Les 2 entrées analogiques (0-10 V CC) au niveau du processeur gèrent des tâches de mesure analogiques simples — un potentiomètre de référence de vitesse, une sortie de capteur de température, un signal de transmetteur de pression — sans nécessiter de module d'extension d'entrée analogique. Pour les machines nécessitant plus de deux canaux analogiques ou une entrée de boucle de courant 4-20 mA, les modules d'extension analogiques SM 1231 ajoutent de la capacité sur le même processeur.
Pour le remplacement du CPU 1214C sur une machine installée, confirmez trois éléments avant de commander : la version du matériel (AC/DC/Relais), le nombre d'E/S intégrées (14 DI / 10 relais DO / 2 AI) et la classe de tension d'alimentation (85-264 V CA). Une variante CPU 1214C DC/DC/DC a les mêmes spécifications de mémoire et de communication mais n'accepte qu'une alimentation 24 V DC et fournit des sorties transistor — le câblage sur site et la compatibilité de la charge de sortie diffèrent fondamentalement de la version relais.
Q1 : Qu'est-ce qui différencie la version AC/DC/Relais de la version DC/DC/DC ?
Type d’alimentation et de sortie. Le AC/DC/Relais accepte une alimentation secteur de 85 à 264 V CA ; le DC/DC/DC nécessite une alimentation 24 V DC. Les sorties relais commutent les charges CA et CC aux tensions de champ ; les sorties transistor commutent sur 24 V CC uniquement. Dans une armoire conçue autour d'une alimentation CA et de charges de terrain à commutation de relais, la version AC/DC/Relais est la bonne solution.
Q2 : Les sorties relais peuvent-elles piloter directement les contacteurs 230 V CA ?
Oui. Les sorties relais sont évaluées à 2 A et commutent AC ou DC à la tension de champ. Les bobines de contacteur standard de 230 V CA consomment entre 15 et 100 mA, soit bien dans la limite de 2 A. Connectez le commun de la sortie relais au neutre et le contact NO à la bobine du contacteur, avec la tension passant par la bobine jusqu'au contact du relais, en suivant la norme de câblage de l'armoire pour l'installation.
Q3 : Le CPU dispose de 2 entrées analogiques. Peut-on en ajouter davantage ?
Oui. Les modules de signaux Siemens SM 1231 ajoutent des canaux d'entrée analogiques (4 ou 8 canaux, 0 à 10 V ou 4 à 20 mA) sur le côté droit de la CPU via le bus d'extension S7-1200. La CPU 1214C prend en charge jusqu'à 8 modules de signaux pour l'extension des E/S analogiques et numériques.
Q4 : Quelle est la version du micrologiciel de cette unité et est-ce important pour les projets existants ?
Cette unité est livrée avec le firmware V4.7 — la génération actuelle du CPU 1214C. Les projets TIA Portal créés pour des versions de firmware antérieures sont généralement compatibles avec le matériel V4.7. Si le projet de machine existant spécifie une version minimale du micrologiciel, confirmez que la version V4.7 répond ou dépasse cette exigence avant l'installation.
Q5 : Le 6ES7214-1BG40-0XB0 est-il le même que les révisions matérielles précédentes du CPU 1214C ?
Le suffixe -0XB0 identifie la révision matérielle — Siemens la met à jour pour les modifications au niveau des composants tout en conservant une compatibilité logicielle complète. Toute révision matérielle de la CPU 1214C AC/DC/Relay exécute le même projet TIA Portal sans modification. Le changement de révision n'affecte pas le programme ou la configuration de l'utilisateur.
![]()
