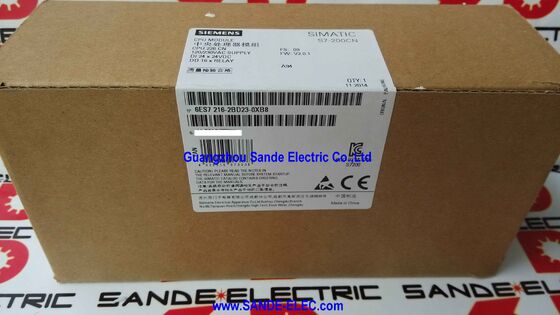

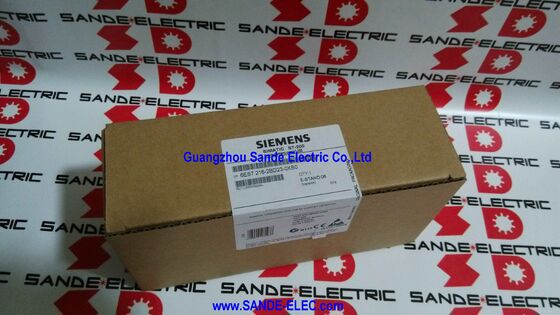

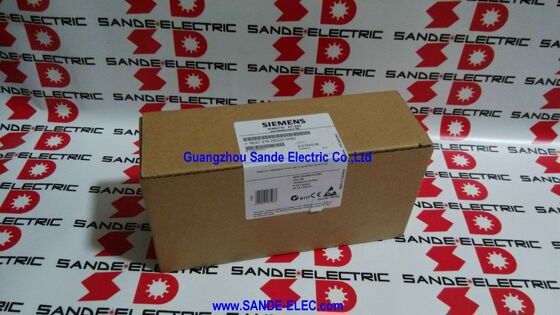

Siemens 6ES7216-2BD23-0XB0∙ SIMATIC S7-200 CPU 226 AC alimentation / 24 entrées en courant continu / 16 sorties relais / 16KB programme / 2 × RS-485 / pièces de rechange arrêtées

Le plus grand S7-200 dans un boîtier

Le CPU 226 est le contrôleur compact de plus grande capacité de la gamme S7-200.Vingt-quatre entrées numériques et 16 sorties relais intégrées directement dans le boîtier du processeurPour les applications de commande de machine qui s'insèrent dans ce nombre d'E/S, le CPU 226 fournit une solution complète sans module d'expansion.

La version alimentée par courant alternatif tire sa puissance de fonctionnement directement du réseau électrique à courant alternatif de 100 à 230 V.Cela élimine la nécessité d'une alimentation en mode commuté 24V CC séparée pour le processeur dans les panneaux où le réseau AC est la principale distribution d'énergieLes panneaux plus larges utilisant à la fois l'alimentation en courant alternatif et en courant continu bénéficient toujours de moins de composants, d'une conception plus simple.

Seize sorties de relais couvrent la plus large gamme de charges: bobines de démarrage du moteur à 230 V AC, soupapes électromagnétiques à 24 V DC,lampes indicateurs à tension mixte tous connectés aux contacts du relais sans préoccupation pour l'appariement de la tension ou le matériel d'interpositionLes contacts du relais sont isolés galvaniquement de l'alimentation logique du processeur, protégeant le PLC des transitoires de tension au niveau du champ du côté de la charge.

Deux ports RS-485 sont la colonne vertébrale de la communication. Le port 1 est la connexion de programmation PPI pour STEP 7 Micro/WIN. Le port 2 est programmable par l'utilisateurModbus RTU pour entraînements et instruments, ou Freeport pour les périphériques de protocole ASCII personnalisés. Avec 7 emplacements de module d'expansion disponibles (le maximum dans la famille S7-200),le processeur 226 s'adapte à des installations plus importantes lorsque l'E/S embarqué est insuffisant.

Principales spécifications

Scénarios d'application

Systèmes d'emballage et de convoyeur:Le deuxième port RS-485 connecte un opérateur texte

l'écran ou le panneau HMI sans consommer un port de programmation.

Stations de pompage et contrôle des services publics:Les contacts de pression, de niveau et de débit se connectent à 24 entrées; les contactors du moteur de la pompe et les solénoïdes de la vanne se connectent aux sorties du relais.L'alimentation en courant alternatif simplifie la conception des panneaux pour les installations sans distribution de courant continu 24 V.

Processus connectés à Modbus:Le port RS-485 programmable par l'utilisateur exécute Modbus RTU maître à un lecteur à vitesse variable, le compteur d'énergie,ou émetteur analogique à distance géré par la bibliothèque Modbus de Micro/WIN sans code personnalisé.

Maintenance de la machine S7-200:Un remplacement identique préserve la carte d'adresse d'E/S embarquée et la configuration des ports série,minimiser le temps de remise en service et la modification du programme.

Questions fréquentes

Q1: Quel est le suffixe -0XB0 et en quoi diffère-t-il de -0XA0?

Le -0XB0 est une variante S7-200 produite en Chine avec certification CE.Les deux sont électriquement et fonctionnellement identiquesIls sont des substituts directs pour la plupart des applications; confirmer les exigences de certification pour le site d'installation.

Q2: Quels modules d'extension sont compatibles et combien peuvent être ajoutés?

Jusqu'à 7 modules d'expansion sont connectés via le bus d'expansion du côté droit.et modules spécialisésLe processeur 226 prend en charge la capacité maximale complète de 7 modules, la plus grande capacité d'expansion de la famille S7-200.

Q3: Quel environnement de programmation est requis?

STAPE 7 Micro/WIN le logiciel S7-200 dédié. Ni STEP 7 Classic (pour S7-300/400) ni TIA Portal (pour S7-1200/1500) le programme S7-200.et liste des déclarations, plus les bibliothèques intégrées du processeur pour PID, Modbus, comptage à grande vitesse et PTO / PWM.

Q4: Quels protocoles le deuxième port RS-485 prend en charge?

En mode Freeport: port série entièrement contrôlé par programme, tout protocole ASCII ou RTU..Le port ne prend pas en charge PROFIBUS DP sans module CP supplémentaire.

Q5: D'où provient le 6ES7216-2BD23-0XB0?

Par l'intermédiaire du marché des pièces de rechange S7-200 les fournisseurs d'automatisation traditionnels, les concessionnaires de surplus industriel et les distributeurs spécialisés de pièces de rechange S7-200 dans le monde entier.Le processeur 226 est l'un des pièces de rechange S7-200 les plus couramment disponibles. Confirmez la variante -0XB0 et chargez le programme à partir d'une sauvegarde Micro/WIN STEP 7 dans l'unité de remplacement au lieu de compter sur la rétention du programme.
