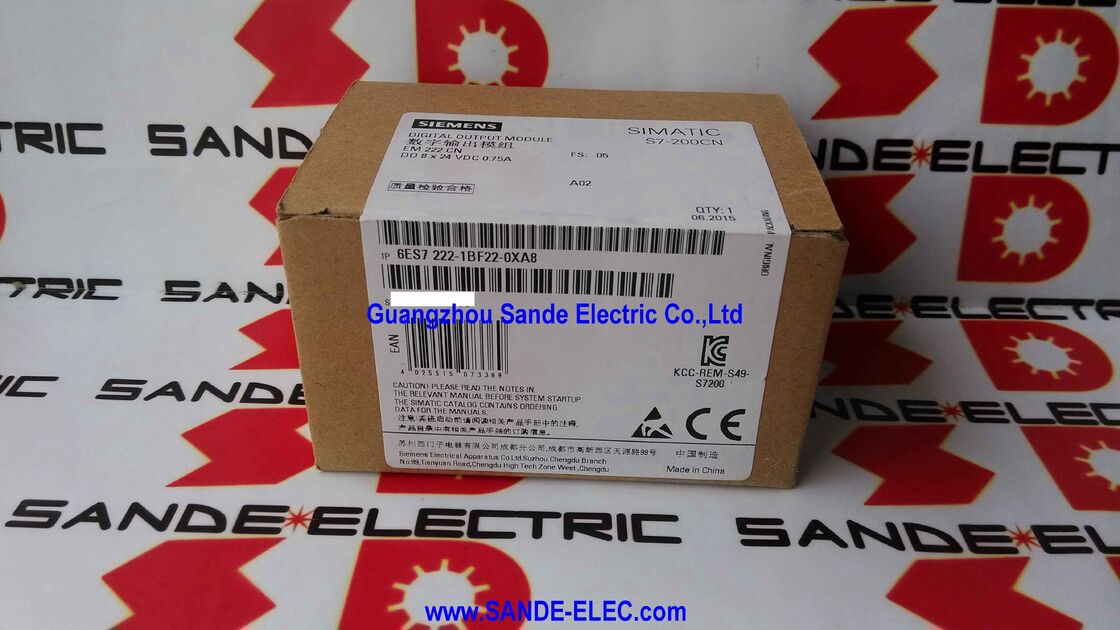

Siemens 6ES7222-1BF22-0XA8 500.000 SIMATIC S7-200 CN EM 222 8 sorties de transistors 24VDC, 0,75A, protégé contre le court-circuit, S7-22X CPU uniquement, Approbation CE, production chinoise

Résumé

LeLes produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe.est le module d'expansion de sortie du transistor à courant continu 24 V à huit canaux pour la plateforme SIMATIC S7-200 CN micro-PLC.

It is the solid-state counterpart to the relay output EM 222 — where the relay version (6ES7222-1HF22-0XA8) switches loads through mechanical contacts at millisecond speeds with voltage-neutral isolation, la version transistorique commute des charges 24VDC à travers des transistors semi-conducteurs à des vitesses de microsecondes avec une protection électronique intégrée contre les pannes.

La décision transistor versus relais est l'un des premiers choix de sélection de sortie dans toute conception d'expansion PLC,et de la comprendre correctement est plus important que toute autre différence de spécification entre les deux modules.

Une sortie de transistor commute dans la plage de 100 ¢ 300 microsecondes ¢ environ 10 000 fois plus rapidement qu'un contact de relais.

Pour les sorties qui doivent générer des impulsions (contrôle du moteur pas à pas, simulation du débitmètre, contrôle de la vitesse PWM), cette vitesse n'est pas facultative, mais une exigence physique que seules les sorties à l'état solide peuvent satisfaire.

Un contact de relais ne peut tout simplement pas s'ouvrir et se fermer assez rapidement pour produire une impulsion propre à des fréquences supérieures à quelques dizaines de Hz.

La protection électronique contre le court-circuit dans le transistor EM 222 ajoute une couche de tolérance aux pannes auxquelles les sorties de relais ne peuvent pas correspondre.

Quand un défaut de câblage crée un court-circuit sur une sortie de transistor,le circuit de détection de courant du semi-conducteur détecte le courant excédentaire et ferme le canal affecté avant que les dommages thermiques ne se produisentLe transistor se rétablit une fois la panne supprimée; le module continue à fonctionner sur tous les canaux non affectés tout au long de la panne.

En revanche, un court-circuit sur une sortie de relais repose entièrement sur le fusible externe pour éliminer le défaut ̇ le contact du relais peut être endommagé dans le processus, nécessitant le remplacement du module.

Principales spécifications

Où 0.75A par sortie vous mène

Le courant de sortie nominal de 0,75A définit les charges que ce module peut entraîner directement.

Les bobines de relais 24VDC standard tirent 50 ‰ 100 mA ‰ bien dans la limite de 0,75A, et chaque sortie de transistor peut entraîner une bobine de relais avec une place de tête significative.Si plusieurs bobines doivent être alimentées simultanément sur des sorties connexes, le courant total reste confortablement dans les limites d'alimentation du module.

Les soupapes électromagnétiques à 24 VDC utilisent généralement 200 à 400 mA lors de l'actionnement.

La sortie du transistor de 0,75A les gère avec une marge de manœuvre,et la vitesse de commutation élevée est souvent un avantage. Les vannes pneumatiques sur les machines d'assemblage et d'emballage peuvent faire des dizaines de cycles par minute., dépassant largement la durée de vie du relais à ce taux.

Les feux d'affichage à 24 Vdc utilisent une tension de 10 à 50 mA; les feux pilote à LED utilisent une tension inférieure à 30 mA.

Les sorties de transistors les entraînent sans effort, et pour les signaux d'indicateur modulés (clignotant à des vitesses définies, assombrissement LED contrôlé par intensité via PWM),La commutation rapide du transistor est essentielle pour générer des formes d'onde propres..

Les charges tirant plus de 0,75 A ‡ petits moteurs à courant continu actionnés directement, électromagnétiques de grande puissance,les gros contacteurs avec bobines à courant élevé 24 VDC ?? dépassent la puissance nominale de sortie du transistor et doivent être reliés par un relais interposant 24 VDC adapté à la charge.

Protection électronique intégrée contre les courts-circuits

La protection contre les courts-circuits du transistor EM 222 fonctionne comme un limitateur de courant auto-réinitialisé.Lorsque le courant de sortie dépasse le seuil de sortie causé par un court-circuit dans le câblage de champ ou une charge court-circuit le circuit de protection réduit ou interrompt le courant de sortie.

Le canal reste généralement inactif jusqu'à ce que le programme PLC effectue un cycle de sortie (l'éteint, puis le remet en marche), ce qui réactive le transistor si la défaillance a été éliminée.

Dans un environnement de production, ce comportement est précieux pour deux raisons.

Tout d'abord, le module n'est pas endommagé par la défaillance à la différence d'un contact relais qui peut être soudé ou érodé par un courant de court-circuit non protégé, la protection du transistor empêche les dommages thermiques.les autres canaux continuent de fonctionner normalement une défaillance du câblage d'une sortie n'affecte pas les sept canaux restants ou le reste de l'E/S de la machine.

Le canal défectueux peut être identifié et étudié pendant que la machine continue à fonctionner sur les sorties non affectées.

Cela contraste avec le relais EM 222, où un court-circuit dépend d'un fusible externe pour la protection, et le contact du relais peut être endommagé avant que le fusible ne s'éteigne.

Dans les applications où les défauts de câblage de sortie représentent un risque opérationnel réaliste ̇ environnements poussiéreux, machines à outils ou appareils fréquemment changés,ou des systèmes où les connecteurs de câblage sont régulièrement déconnectés les sorties d'autoprotection du module de transistor représentent un avantage opérationnel significatif.

S7-200 CN Production Chinese Variant Context

Le suffixe "-0XA8" l'identifie comme une variante S7-200 CN produite en Chine, fabriquée en Chine pour les marchés acceptant la certification CE.

Il est fonctionnellement équivalent au 6ES7222-1BF22-0XA0 produit en Europe dans toutes les spécifications électriques, le nombre d'E/S, les caractéristiques de commutation et la compatibilité avec le bus S7-22X.Les deux variantes utilisent le même environnement de programmation STEP 7 Micro/WIN et ne nécessitent aucune différenciation dans le programme PLC.

The S7-200 CN (China) variants emerged as Siemens adapted the S7-200 platform for production and distribution in markets where CE approval was sufficient and where the cost economics of local production made sense.

La désignation "CN" indique la variante de production mais n'a aucune implication fonctionnelle pour l'ingénieur qui installe et met en service le module.

Les variantes XA8 et XA0 peuvent coexister dans la même chaîne d'expansion S7-22X sans aucune incompatibilité.

Questions fréquentes

Q1: Les sorties des transistors 6ES7222-1BF22-0XA8 peuvent-elles générer les impulsions pas à pas nécessaires au contrôle du moteur pas à pas?

Les sorties des transistors peuvent basculer à des fréquences adéquates pour de nombreuses applications de moteurs pas à pas.Siemens a spécialement conçu la fonction PTO (Pulse Train Output) intégrée au processeur S7-200.0 et Q0.1 des processeurs S7-22X pour la génération d'impulsions de moteur pas à pas de haute performance, avec support matériel dédié pour un contrôle de fréquence précis et des profils d'accélération/décélération.

Pour la génération d'impulsions d'étape primaires, les sorties de prise de courant dédiées du processeur doivent être utilisées.

Les sorties de transistors du module d'expansion sont appropriées pour les signaux auxiliaires à pas (direction, activation, réinitialisation) ou pour les axes secondaires où un contrôle plus simple est acceptable.

Q2: Les sorties des transistors sont-elles PNP (sourcing) ou NPN (sinking), et cela affecte-t-il la compatibilité avec les dispositifs de terrain?

Le module de sortie du transistor S7-200 EM 222 produit des sorties PNP (sourcing).chaque transistor de sortie relie la borne de sortie à l'alimentation positive de 24 V flux de courant de la borne de sortie, à travers la charge, à la borne négative (0V) de l'alimentation de 24 V.

Cette configuration d'approvisionnement PNP est compatible avec la grande majorité des charges industrielles de 24 VDC conçues pour des entrées numériques à commutation de signal positif (PNP).

Equipment or sensors requiring NPN (sinking) output signals — where the active state connects the output to 0V rather than to 24V — require an interposing relay or signal converter to interface correctly with the PNP transistor output.

Q3: Comment la protection contre les courts-circuits se réinitialise-t-elle automatiquement après une défaillance, ou le programme PLC doit-il agir?

Le comportement de récupération exact dépend de la conception du circuit de protection et de la gravité de la défaillance.la sortie reste éteinte même si le défaut est éliminé.

Le programme PLC doit cycler la sortie (écrire "0" puis "1" sur le bit de sortie) pour réactiver le transistor.

Avant de réinitialiser, the field wiring and load should be inspected to confirm the short circuit has been corrected — re-enabling a transistor output into a persisting short circuit will immediately re-trip the protection and may eventually cause thermal damage if the protection circuit is exercised repeatedly.

Q4: Le module transistor EM 222 peut-il être mélangé avec le module relais EM 222 dans la même chaîne d'expansion S7-22X?

Le bus d'expansion S7-22X accepte n'importe quelle combinaison d'entrée numérique, sortie numérique (réle ou transistor),et modules d'expansion analogiques dans la limite du module d'expansion total du processeur (7 modules pour S7-224/224XP/226), 2 pour S7-221/222).

Le relais EM 222 et le transistor EM 222 peuvent occuper des positions adjacentes dans la même chaîne de dilatation,et le programme PLC traite leurs sorties de façon identique en octets de sortie consécutifs (QB) indépendamment du fait que le type de sortie sous-jacent soit relais ou transistor.

Cette capacité de mélange et de correspondance permet au concepteur de la machine d'attribuer des sorties de relais à des charges CA et des actionneurs à cycle infrequent, et des sorties de transistors à des charges CC à grande vitesse, dans un seul,chaîne de dilatation compacte.

Q5: La production du S7-200 CN est arrêtée.

Siemens a officiellement mis fin à la production des plates-formes S7-200 et S7-200 CN, la fin des ventes actives se produisant progressivement sur plusieurs années.

Bien que Siemens ne fournisse plus ces modules par l'intermédiaire de ses canaux de vente standard, la base installée d'équipements S7-200 CN dans le monde est importante,et le marché secondaire ̇ les marchands d'excédents industriels, des réparateurs et des fournisseurs spécialisés en automatisation ¥ maintient des stocks.

Pour les sites où les installations S7-200 CN sont importantes, l'approche pratique consiste à identifier les modules de rechange critiques (y compris les transistors EM 222 et les variantes relais), à évaluer les niveaux actuels des stocks,et acheter des unités supplémentaires pour couvrir la durée de vie restante prévue des équipements à partir des surplus de stocks disponibles.
