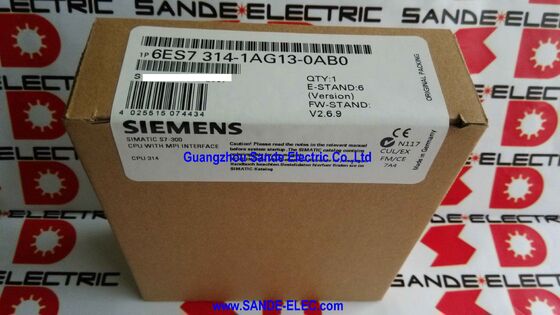

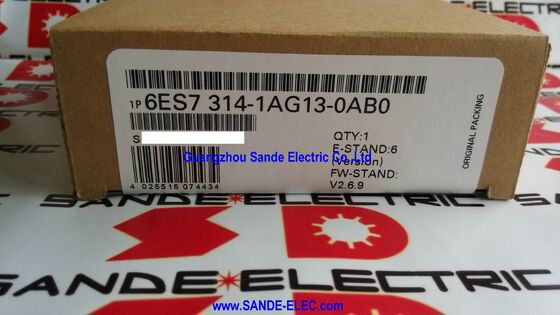

Le système d'exploitation de l'appareil doit être équipé d'un processeur simatique avec interface MPI 6ES7314-1AG13-0AB0 6ES7 314-1AG13-0AB0 6ES7314-1AG13-OABO.

Siemens 6ES7314-1AG13-0AB0 ∙ SIMATIC S7-300 CPU 314 ∙ 96KB Mémoire de travail / MPI / alimentation en courant continu intégrée 24V / carte mémoire micro requise / pièce de rechange

CPU 314

Le processeur 314 occupe le milieu productif de la gamme de processeurs SIMATIC S7-300.au-dessus de celui-ci sont les variantes de CPU 315 et 317 plus performantes avec des mémoires plus grandes et des interfaces PROFIBUS DPLa mémoire de travail de 96KB du CPU 314 et le profil de communication MPI le placent exactement là où Siemens l'a conçu:Systèmes de commande modulaires basés sur rack de complexité modérée où le programme s'adapte confortablement à 96 KB et où toute communication réseau passe par l'interface MPI, les connexions HMI et l'échange de données entre CPU.

Contrairement aux processeurs compacts S7-300 (CPU 312C, CPU 313C, CPU 314C-2) qui intègrent des canaux d'entrée/sortie numériques et analogiques intégrés directement dans le boîtier du processeur, le CPU 314 est un module de traitement pur.Toutes les entrées/sorties sont gérées par des modules de signal séparés dans le rack S7-300Il s'agit de l'architecture modulaire standard pour les systèmes de commande de machines de taille moyenne, les panneaux de support de processus et les systèmes d'automatisation des services publics où le nombre et le type d'E/S sont définis par les modules de signal installés,pas par ce qui est intégré dans le processeur.

Principales spécifications

L'interface qui a défini l'ingénierie S7-300

MPI (Multi-Point Interface) est la connexion de communication du CPU 314 au monde extérieur.MPI fournit des connexions au terminal de programmation (PG/PC) pour le téléchargement/téléchargement du programme STEP 7, des connexions HMI (OP/TP) pour les données de l'écran de l'opérateur, et l'échange de données CPU/CPU (NetRead/NetWrite) entre les processeurs S7-300 dans des systèmes rack interconnectés.

MPI n'est pas PROFIBUS il utilise le même matériel physique RS-485 mais un protocole différent et une longueur de câble maximale significativement plus courte.Pour les installations où la communication avec les dispositifs de terrain nécessite PROFIBUS DP, la configuration MPI exclusive du CPU 314 signifie qu'un processeur de communication CP 342-5 doit être ajouté au rack pour fournir la fonctionnalité principale DP.

Installations designed around the CPU 314 either manage all field I/O through distributed rack expansion or through the rack's local S7-300 signal modules — the MPI-only design defines the application scope.

L'alimentation en courant continu intégrée de 24 V n'exige pas de PS 307 séparé pour le processeur

L'alimentation en courant continu de 24 V intégrée au processeur 314 se connecte directement au rail d'alimentation en courant continu de 24 V du panneau, indépendamment de la conversion en courant continu du module d'alimentation PS 307.Le processeur tire sa puissance de fonctionnement de 24V DC la PS 307 est toujours nécessaire pour la tension du bus rack et l'alimentation du module d'E/S de champ, mais le processeur lui-même est alimenté directement à partir de l'alimentation en courant continu de 24 V plutôt que par une connexion séparée du rail du PS 307.

Questions fréquentes

Q1: Quelle est la différence entre le CPU 314 et le CPU 315-2 DP, et quand faut-il spécifier chacun?

Le processeur 314 dispose d'une mémoire de travail de 96 Kb et d'une communication MPI uniquement sans maître PROFIBUS DP. Le processeur 315-2 DP dispose d'une mémoire de travail de 128 Kb et d'une interface maître / esclave PROFIBUS DP intégrée en plus du MPI.Spécifier le processeur 314 lorsque l'application s'adapte à 96 KB et que toutes les E/S de champ sont effectuées via des modules de rack locaux ou une extension de rack distante connectée par MPI. Specify CPU 315-2 DP (or higher) when a PROFIBUS DP master interface is required for distributed I/O or drive communication — the CPU 314 cannot serve as a DP master without a separate CP 342-5 communications module.

Q2: Le processeur 314 est-il un processeur compact avec entrée/sortie intégrée?

Non. Le CPU 314 est un processeur pur rack sans canaux d'E/S numériques ou analogiques embarqués.Les processeurs compacts (CPU 314C-2 PN/DPLa configuration des racks et toutes les adresses d'E/S du programme installé sont basées sur les modules de signal séparés.

Q3: La carte mémoire micro du processeur 314 défectueux peut-elle être utilisée directement dans une unité de remplacement?

Oui, c'est la procédure de récupération standard du programme. Éteignez le système, retirez le MMC du processeur défectueux, installez-le dans le processeur de remplacement 314, rétablissez la puissance.Le processeur de remplacement charge le programme du MMC au démarrage sans terminal de programmation. Confirmez que le MMC est intact (pas de dommages physiques, pas d'exposition à la décharge électrostatique) avant de le transférer.Vérifiez que le programme est lu correctement après la première mise sous tension.

Q4: Combien de nœuds le réseau MPI peut-il prendre en charge avec le processeur 314?

Le réseau MPI prend en charge jusqu'à 32 nœuds, avec des adresses 0 ∼ 31. L'adresse 0 est généralement réservée au terminal de programmation, l'adresse 2 au processeur.autres processeurs S7-300 sur le même segment MPI, et les périphériques de programmation occupent chacun une adresse de nœud. La longueur maximale du câble pour MPI à 187,5 kbit/s est de 50 m par segment; à 12 Mbit/s, le maximum est de 50 m sans répéteurs.Les répéteurs RS-485 étendent la portée.

Q5: D'où provient le 6ES7314-1AG13-0AB0?

En tant que pièces de rechange Siemens, par le biais des canaux de service Siemens et du marché de rechange bien établi S7-300 - distributeurs de pièces d'automatisation industrielle et fournisseurs d'excédents testés.Le processeur 314 dans AG13 et les révisions adjacentes est l'un des processeurs S7-300 les plus largement déployés dans le monde.Confirmez la désignation CPU 314 (et non la variante compacte CPU 314C) sur l'étiquette de l'unité installée avant de commander.Transférer la carte mémoire micro de l'unité d'origine au remplacement.
