Résumé

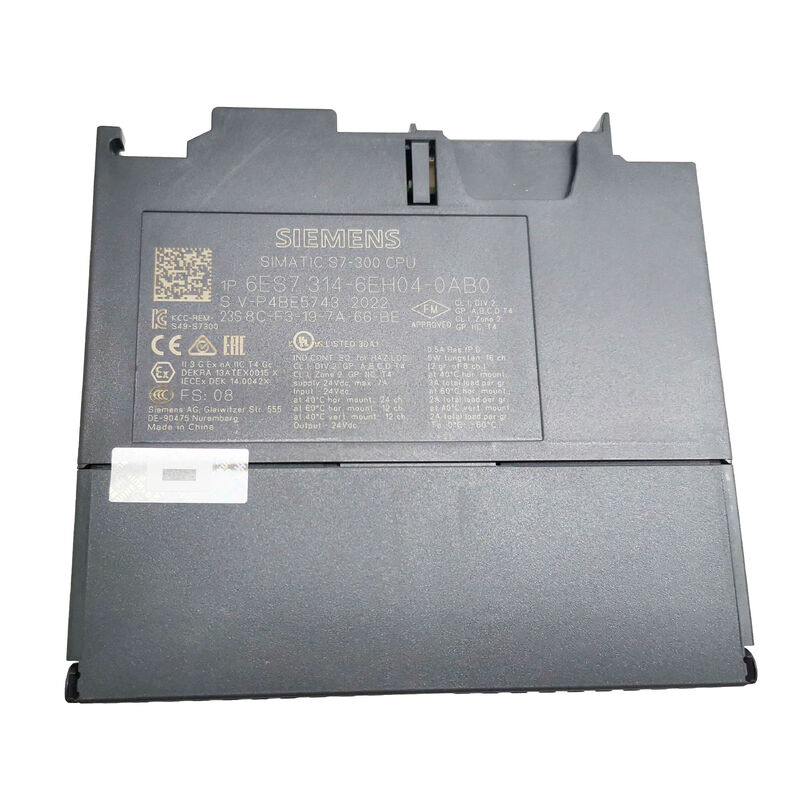

Le6ES7314-6EH04-0AB0: Les produits de base doivent être présentés dans les conditions suivantes:est unLe processeur SIMATIC S7-300 est un processeur compact 314C-2 PN/DPconstruit pour les systèmes de contrôle qui nécessitent des entrées/sorties locales, un traitement analogique, une capacité de comptage rapide et une communication Ethernet dans un seul processeur central.

Siemens décrit ce modèle avecMémoire de travail de 192 Ko,24 entrées numériques,16 sorties numériques,4 entrées analogiques,2 sorties analogiques,1 entrée Pt100,4 compteurs à grande vitesse à 60 kHz, uneInterface MPI/DP à 12 Mbit/s, et unInterface PROFINET avec commutateur à 2 ports intégré.

Siemens énumère également unealimentation en courant continu intégrée de 24 V,connecteurs avant 2 × 40 pôles, et unExigence de carte mémoire micropour ce processeur.

Ce profil matériel place le CPU 314C-2 PN/DP dans une position de force pour les panneaux d'automatisation compacts mais fonctionnellement denses.et des caractéristiques dédiées du côté de la machine à l'intérieur d'un corps de processeur S7-300.

Dans l'utilisation pratique de l'armoire, cela réduit le besoin de plusieurs modules de signal séparés lorsque la machine s'adapte déjà à la structure compacte de processeur de la classe 314C.Siemens identifie également ce numéro de pièce exact comme matériel de remplacement dans la famille S7-300.

Données techniques

Valeur d'application

Ce processeur s'adapteAutomatisation des machines compactes,Panneaux de commande OEM,systèmes de manutention,équipement d'emballage, et autres installations S7-300 où le contrôleur doit combiner la logique centrale avec un mélange important d'E/S embarqué.

Les canaux analogiques intégrés, capacité Pt100,et les compteurs à grande vitesse le rendent particulièrement utile dans les machines qui ont besoin de traitement direct du signal et de comptage rapide sans s'étendre immédiatement dans un ensemble de modules plus large.

Son interface PROFINET avec commutateur à 2 ports intégré prend également en charge l'intégration de réseau moderne dans une architecture S7-300 établie.

Notes de sélection

Les points clés à vérifier sont les suivants:Le système d'exploitation de l'appareil doit être équipé d'un système d'exploitation de l'appareil, qui doit être équipé d'un système d'exploitation de l'appareil.désignation, leMémoire de travail de 192 Ko, le mêmemélange d'E/S à bord, lePROFINET + structure de l'interface MPI/DP, et l'exigence deconnecteurs avant 2 × 40 pôlesplus unCarte de mémoire micro.

Ces caractéristiques déterminent si l'unité correspond à la configuration S7-300 installée à l'origine.

Questions fréquentes

Q1: Quel type de processeur est 6ES7314-6EH04-0AB0?
C'est uneLe processeur SIMATIC S7-300 est un processeur compact 314C-2 PN/DPSiemens le classe comme un processeur compact avec des E/S numériques et analogiques intégrées, des compteurs intégrés à grande vitesse, une communication MPI/DP et un réseau PROFINET.

Cela signifie qu'il ne s'agit pas seulement d'un processeur central sans signaux locaux; c'est un contrôleur avec une connectivité de processus embarquée significative.

Q2: Pourquoi ce processeur est-il différent d'un processeur S7-300 non compact standard?
Ce modèle comprend un matériel embarqué substantiel que les processeurs centraux standard ne fournissent souvent pas sous la même forme.

Liste de Siemens24 DI,16 DO,4 A.I.,2 AO,1 Pt100, et4 compteurs à grande vitesseà l'intérieur du processeur lui-même.

C'est important dans la conception de la machine parce que le contrôleur peut couvrir plus de la charge de travail de signal et de comptage sans ajouter des modules distincts pour chaque fonction.

Q3: Quelle est l'importance de l'interface PROFINET avec le commutateur à 2 ports?
Il permet au processeur de participer directement aux réseaux d'automatisation basés sur Ethernet tout en conservant le format compact S7-300.

Le système intégréCommutateur à deux portsfait partie de la structure matérielle publiée, ce qui est utile lorsque le réseau de machines est déjà conçu autour de ce processeur et de sa connexion PROFINET intégrée.

Il est important de maintenir le même schéma de communication dans le travail de remplacement.

Q4: Pourquoi l'exigence de la carte mémoire micro importe-t-elle?
Siemens déclare explicitement qu'unUne carte mémoire micro est requiseCette exigence fait partie de la configuration matérielle installée et doit être confirmée avant le démarrage ou le remplacement.

Il s'agit d'un point de compatibilité de base, pas d'un détail d'accessoire facultatif.

Q5: Qu'est-ce qui doit être vérifié avant de commander?
Confirmer le numéro de pièce installé, vérifier que la machine nécessiteLe système d'exploitation de l'appareil doit être équipé d'un système d'exploitation de l'appareil, qui doit être équipé d'un système d'exploitation de l'appareil., vérifier les exigences d'E/S à bord, et s'assurer que le système existant dépend de la mêmeLe MPI/DP,Les produits de base,connecteur avant, etCarte de mémoire microla structure.

Ces éléments déterminent si le remplacement correspond au rôle de contrôleur initial.
