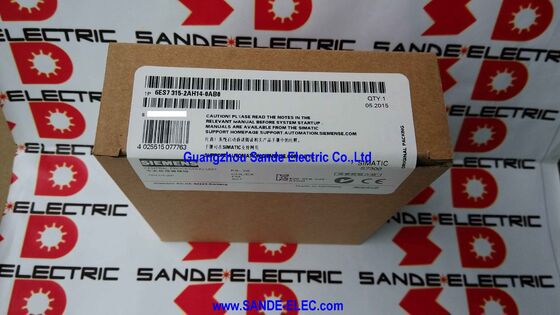

Le système d'exploitation doit être équipé d'un système de gestion de la qualité.

Il s'agit d'un appareil qui est équipé d'un processeur SIMATIC S7-300

Où se trouve le CPU 315-2 DP

Le processeur 315-2 DP occupe la gamme moyenne supérieure productive de la famille de processeurs S7-300.pour accueillir des programmes plus complexes avec des structures de données plus importantes, une gestion plus étendue de l'alarme et plusieurs blocs de fonctionnement de la machine, le tout dans la même architecture de rack S7-300.mais pour la majorité des applications industrielles de contrôle de machines et de processus qui nécessitent une communication avec le dispositif de terrain PROFIBUS DP, c'est le bon choix.

La caractéristique déterminante est la deuxième interface: un port maître/appareil PROFIBUS DP intégré.les émetteurs) du processeur sans avoir besoin d'un module de communication CP 342-5 distinct. Le mode isochrone sur l'interface DP synchronise le cycle de balayage du PLC avec le cycle de bus DP PROFIBUS,permettant l'acquisition de données déterministes pour les applications de commande de mouvement coordonnée et de mesure à grande vitesse.

Principales spécifications

Scénarios d'application

Pour les machines-outils et les cellules de production:La mémoire de 256 KB gère le séquençage complexe avec plusieurs axes, les bases de données de gestion d'outils et la logique de recette basée sur PLC.Le maître DP PROFIBUS se connecte directement aux stations d'E/S à distance et aux contrôleurs d'entraînement sans consommer une fente de rack sur un module CP.

I/O distribué sur PROFIBUS:Les stations distantes ET 200M et ET 200S des sections de la machine se connectent au port DP du processeur 315-2 DP. Le câblage de champ reste local à chaque section de la machine; seul le câble PROFIBUS retourne au rack du processeur.

Motion coordonnée en mode isochrone:Pour les applications dans lesquelles les données des capteurs doivent être obtenues à une phase précisément définie du cycle de la machine, la mesure de la force de pression, la synchronisation du convoyeurRetour d'information sur le positionnement fonctionnement DP isochrone verrouille l'acquisition de données au cycle de bus.

Réserve d'entretien pour les systèmes S7-300 installés:Beaucoup d'installations S7-300 construites autour du CPU 315-2 DP restent en production active.et la structure de la carte mémoire micro maintient le système d'origine sans modification du programme STEP 7.

Questions fréquentes

Q1: Quelle est la différence entre le CPU 315-2 DP et le CPU 315-2 PN/DP?

Le processeur 315-2 DP fournit uniquement des MPI et PROFIBUS DP sans PROFINET intégré. Le processeur 315-2 PN/DP ajoute une interface PROFINET intégrée comme troisième port aux côtés de MPI et DP.Pour les systèmes qui communiquent exclusivement par PROFIBUS DP et MPIPour les systèmes qui nécessitent à la fois un DP PROFIBUS et un Ethernet/PROFINET du processeur, spécifiez le 315-2 PN/DP.

Q2: La carte mémoire micro du processeur défectueux peut-elle être réutilisée lors du remplacement?

Oui, le transfert du MMC est la méthode de récupération de programme standard. Retirez le MMC du processeur défaillant et installez-le dans l'unité de remplacement.Le processeur charge le programme du MMC à l'alimentation sans connexion STEP 7Si le MMC est endommagé ou manquant, le programme doit être téléchargé via MPI à partir d'une archive STEP 7 V5.x.

Q3: Est-ce que le portail STEP 7 Classic ou TIA est utilisé pour le processeur 315-2 DP?

STEP 7 Classic V5.x (STEP 7 Professional). TIA Portal ne prend pas en charge le processeur S7-300 315-2 DP pour la programmation. TIA Portal prend en charge les familles S7-1500 et S7-1200;Les systèmes S7-300 nécessitent l'environnement classique STEP 7.

Q4: Que fournit le mode isochrone sur l'interface DP PROFIBUS?

Le mode isochrone verrouille le cycle de balayage du processeur au cycle de bus PROFIBUS DP dans une relation de blocage de phase. Les données d'entrée sont capturées à une phase définie et reproductible du cycle de bus;les mises à jour de sortie se produisent à une autre phase définie. Pour le contrôle du mouvement et la mesure à grande vitesse où le moment de l'acquisition des données par rapport au cycle de la machine est important,ce déterminisme élimine le jitter de phase de balayage à bus variable de l'opération asynchrone.

Q5: D'où provient le 6ES7315-2AH14-0AB0?

Par l'intermédiaire du marché des pièces de rechange S7-300 établi, des canaux de service Siemens (tant que le stock est disponible), des concessionnaires de pièces de rechange pour l'automatisation industrielle et des fournisseurs d'excédents testés.Le processeur 315-2 DP est l'un des processeurs S7-300 les plus utilisés au monde.Confirmez la révision du matériel AH14 sur l'étiquette de l'unité installée et vérifiez l'exigence MMC avant de passer commande.
