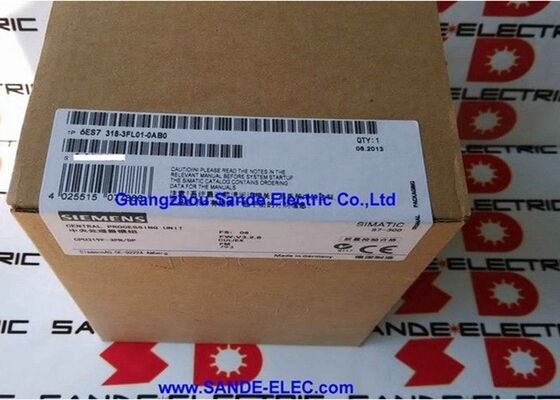

Le traitement est effectué par une méthode de traitement simatique.

Siemens 6ES7318-3FL01-0AB0 ♫ SIMATIC S7-300 CPU 319F-3 PN/DP 2.5MB / MPI/DP + DP + PROFINET / Sécurisé contre les pannes / Isochrone / Carte de mémoire micro requise

Le plafond de la gamme de processeurs S7-300 et pourquoi le "F" est important

Le processeur 319F-3 PN/DP se trouve au sommet de la famille de processeurs SIMATIC S7-300.5 Mo de mémoire de travail le plus grand de la gamme avec trois interfaces de communication indépendantes couvrant MPI/DP, PROFIBUS DP maître/esclave, et PROFINET intégré dans un seul module CPU.

Le "F" est la caractéristique qui le distingue du processeur standard 319-3 PN/DP.Il désigne un processeur à l'épreuve des défaillances certifié pour exécuter des programmes de sécurité écrits avec STEP 7 Safety Advanced et F-FB aux côtés du programme d'utilisateur standard.Le processeur 319F-3 PN/DP peut mettre en œuvre des fonctions de sécurité instrumentées jusqu'à SIL 3 (CEI 61508) et PL e (ISO 13849) en combinaison avec les périphériques PROFIsafe F sur ses interfaces PROFIBUS DP ou PROFINET.

For machine and process applications where functional safety is part of the original design — not added with hardwired safety relays after the fact — the F-CPU is the controller that handles both the standard machine logic and the certified safety logic from the same module.

Principales spécifications

Trois interfaces  Canaux de communication indépendants

La configuration à trois interfaces n'est pas une redondance pour le même réseau, chacune ayant un but de communication différent:

MPI/DP (première interface):L'accès au terminal de programmation, les connexions HMI via MPI ou l'opération maître/esclave PROFIBUS DP.Dans les installations où le processeur 319F-3 se connecte simultanément à un panneau d'opérateur (via MPI) et à un réseau de dispositifs de terrain PROFIBUS DP, les deux connexions utilisent cette seule interface.

PROFIBUS DP (deuxième interface):Un deuxième réseau PROFIBUS DP indépendant.les entraînements sur un segment et les stations d'E/S sur l'autre.

PROFINET (troisième interface):PROFINET IO basé sur Ethernet, communication S7 sur Ethernet et connexions SCADA/HMI via Ethernet.Le port PROFINET intégré élimine la nécessité d'un module de processeur de communication CP 343-1 séparé dans le rack, économisant une fente et réduisant la complexité du système.

Mode isochrone

Le mode isochrone sur le processeur 319F-3 PN/DP synchronise le cycle de balayage PLC au cycle de bus PROFIBUS DP ou PROFINET dans une relation de phase verrouillée.Les données d'entrée sont acquises à une phase précisément définie du cycle de bus., le programme s'exécute et les sorties sont transmises à une phase précisément définie ¥ toutes synchronisées vers la même source d'horloge.et mesure de précision lorsque les données doivent être obtenues à une phase de cycle de la machine reproductible, ce chronométrage déterministe élimine l'acquisition de données à latence variable de l'opération asynchrone standard.

Questions fréquentes

Q1: Que signifie la désignation "F" pour le processeur 319F-3 et en quoi diffère-t-il du processeur standard 319-3?

Le "F" désigne un processeur à l'épreuve des pannes capable d'exécuter des programmes de sécurité à l'aide des systèmes STEP 7 Safety Advanced et Siemens F-FB.Le programme de sécurité s'exécute dans un environnement protégé F-runtime en parallèle avec le programme utilisateur standardLe processeur standard 319-3 exécute uniquement des programmes standard, il ne peut pas exécuter de logique de sécurité certifiée.Si l'application installée comprend un programme de sécurité, le processeur 319F-3 est le remplacement requis; la variante non F ne peut pas le remplacer.

Q2: Le PROFINET intégré remplace-t-il le CP 343-1 dans le rack?

L'interface PROFINET intégrée du processeur 319F-3 PN/DP couvre le fonctionnement du contrôleur PROFINET IO, la communication S7 sur Ethernet,et les connexions HMI via Ethernet les mêmes fonctions qu'un CP 343-1Un CP 343-1 supplémentaire n'est pas nécessaire pour les besoins de communication PROFINET standard d'une installation de CPU 319F-3.Cela libère une fente de rack par rapport au CPU 319-3 (sans PROFINET intégré) + CP 343-1.

Q3: Quelle capacité de carte mémoire micro est requise?

La capacité dépend de la taille du programme. Les cartes mémoire Micro de Siemens pour S7-300 sont disponibles en 64KB, 128KB, 512KB, 2MB et 4MB. Pour le processeur 319F-3 avec 2.5 Mo de mémoire de travail et un programme de sécurité complet en plus du programme standard, un MMC de 4 Mo est la spécification appropriée dans la plupart des configurations. Confirmez la capacité requise à partir de la sauvegarde du projet STEP 7 du système installé avant d'acheter la carte.

Q4: Le mode isochrone peut-il être utilisé simultanément sur PROFIBUS DP et PROFINET?

L'horloge de mode isochrone est dérivée de l'interface de synchronisation sélectionnée PROFIBUS DP ou PROFINET. Les deux interfaces ne peuvent pas être des maîtres isochrones simultanément dans la configuration standard;une interface fournit la source d'horloge pour le cycle synchroniséLe cadre standard de bloc d'organisation OB61 dans STEP 7 gère l'exécution de l'analyse isochrone par rapport au cycle de l'interface sélectionnée.

Q5: D'où provient le 6ES7318-3FL01-0AB0?

En tant que pièce de rechange Siemens, par le biais des canaux de service Siemens (Siemens Industry Mall,centre de service) et le marché des pièces de rechange de processeurs S7-300 établi, les concessionnaires de pièces détachées d'automatisation industrielle et les fournisseurs d'excédents testés. La désignation CPU 319F (fail-safe) est une classe de certification spécifique; confirmez la désignation F sur l'étiquette de l'unité installée avant d'accepter un remplacement.Un processeur standard 319-3 ne peut pas remplacer dans une application de sécurité.
