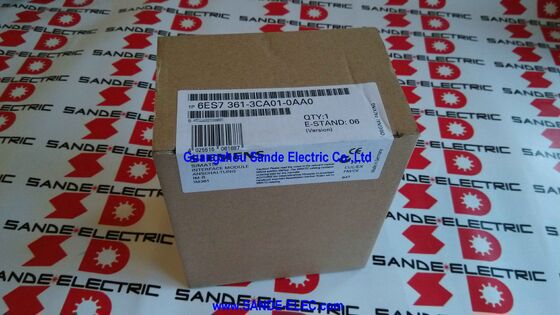

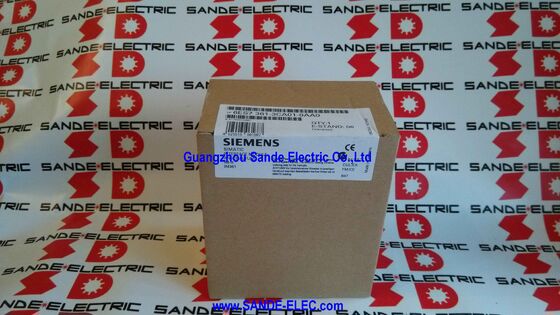

MODULE D'INTERFACE SIMATIC 6ES7361-3CA01-0AA0 6ES7 361-3CA01-0AA0 6ES7361-3CAO1-OAAO

Siemens 6ES7361-3CA01-0AA0 ∙ SIMATIC S7-300 IM 361 ∙ Réception du rack d'expansion / 24VDC / K-Bus Pass-Through / 0,8A arrière plan / 10m / Élimination progressive Jan 2023

Ce que le IM 361 offre à l'extrémité réceptrice

Chaque support d'expansion dans une configuration multi-rack S7-300 IM 360/361 nécessite un IM 361.Il reçoit l'extension de bus de fond envoyée par le IM 360 ou par le IM 361 précédent dans une chaîne de marguerites et le distribue à chaque fente de module dans le rack d'expansion localL'IM 361 ne fait pas simplement passer les données; il alimente activement le bus de fond du rack d'expansion à partir de son alimentation en courant continu de 24 V, fournissant jusqu'à 0,8 A pour tous les modules de ce rack.

Le routage K-Bus est l'avantage déterminant de l'IM 361 par rapport au module de réception IM 365 utilisé dans des configurations plus simples.en la rendant disponible à tout module fonctionnel qui y est installéLes régulateurs de température FM 355, les modules de positionnement FM 351, les compteurs FM 350-2 et les régulateurs électroniques FM 352 nécessitent tous des

Communication de bus avec le processeur: ils ne peuvent être installés que dans des racks d'expansion équipés d'IM 361, jamais avec IM 365.

Dans une configuration en chaîne de marguerite, l'IM 361 passe également le bus vers l'avant, un port câble se connecte au module en amont (IM 360 ou IM 361 précédent),et un deuxième port câble se connecte au prochain IM 361 dans la chaîne, étendant le système à un deuxième et un troisième rack d'expansion.

Principales spécifications

24V DC Énergie externe indépendante et contrôlée séparément

L'alimentation en courant continu de 24 V de l'IM 361 n'est pas dérivée du câble de raccordement, il s'agit d'une connexion indépendante alimentée par le champ sur le support de dilatation.Un module d'alimentation PS 307 installé dans le rack d'expansion à gauche du IM 361 est la solution standardAlternativement, l'alimentation en courant continu 24 V du panneau existant peut alimenter directement les bornes d'alimentation de l'IM 361 si la capacité le permet.

Cette indépendance présente un avantage pratique en matière de maintenance: chaque support de dilatation peut être désactivé indépendamment pour le remplacement du module, les travaux de câblage ou l'entretien,pendant que le processeur central continue à fonctionner si l'application le permetLe zéro.8Un courant de fond fourni par l'IM 361 est le total disponible pour tous les modules de ce rack de dilatation un calcul de courant de fond est conseillé pour les racks avec des modules de fonction de courant élevé.

Les LED d'état √ SF et 5VDC

SF (rouge):Il s'allume lorsque le câble de connexion du module en amont est manquant, lorsque le module en amont est éteint ou lorsque le processeur est en état de déconnexion.Une LED SF allumée signifie que le rack d'expansion a perdu sa connexion de bus.

Le régulateur de tension doit être équipé d'un système de régulation de tension.Confirme que l'alimentation logique interne de 5 V sur le plan arrière du rack d'expansion est présente et dans les limites de la spécification, le plan arrière est prêt à alimenter les modules.

Questions fréquentes

Q1: Les modules fonctionnels tels que FM 355 ou FM 351 peuvent-ils être installés dans un rack d'expansion IM 361?

Oui, c'est la principale raison technique pour choisir l'IM 361 par rapport à l'IM 365. L'IM 361 achemine le K-Bus dans le rack d'expansion, donnant aux modules de fonction un accès direct à la communication CPU. FM 350-2, FM 351,FM 355 et FM 352 fonctionnent normalement dans un rack d'expansion IM 361.

Q2: L'IM 360/361 et l'IM 365 peuvent-elles coexister dans la même station S7-300?

Chaque processeur S7-300 prend en charge un type d'interface d'expansion soit un IM 360 (connexion de trois unités IM 361) ou une paire IM 365. Les deux types ne peuvent pas être mélangés dans la même station.Cette décision doit être prise au moment de la conception du système en fonction de la nécessité de K-Bus dans les racks d'expansion.

Q3: Quel câble de connexion est nécessaire entre le IM 360 et le IM 361?

Le câble de connexion est commandé séparément (par exemple, 6ES7368-3BB01-0AA0 pour 1m).Le câble standard DIN ou le câble générique ne peuvent pas remplacer le profil du connecteur est spécifique aux ports d'interface IM 360/361La longueur maximale du câble entre deux modules d'interface est de 10 m ̇ une limite électrique stricte.

Q4: La date d'élimination progressive est janvier 2023.

L'élimination progressive (PM400) déclenche le retrait des ventes actives, pas l'indisponibilité immédiate.Les produits restent généralement achetables auprès de Siemens et de ses distributeurs pendant une période transitoire à mesure que les stocks s'épuisentUne fois les stocks de Siemens épuisés, le marché des surplus industriels fournit des unités d'usage testées et rénovées.les pièces de rechange IM 360 et IM 361 restent valables dans toute la chaîne d'approvisionnement industrielle.

Q5: Comment l'IM 361 gère-t-il la chaîne de marguerite vers des supports d'expansion supplémentaires?

L'IM 361 dispose de deux ports d'interface de câble, dont l'un se connecte en amont (à l'IM 360 ou à l'IM 361 précédent) et l'autre en aval (à l'IM 361 suivant pour le rack d'expansion suivant).Cette architecture de chaîne de marguerite permet jusqu'à trois unités IM 361 dans la chaîne. Chaque IM 361 alimente l'arrière-plan de son rack local tout en transmettant le bus et le signal K-Bus en avant. La limite maximale de 10 m de câble s'applique indépendamment à chaque segment de câble de la chaîne.
