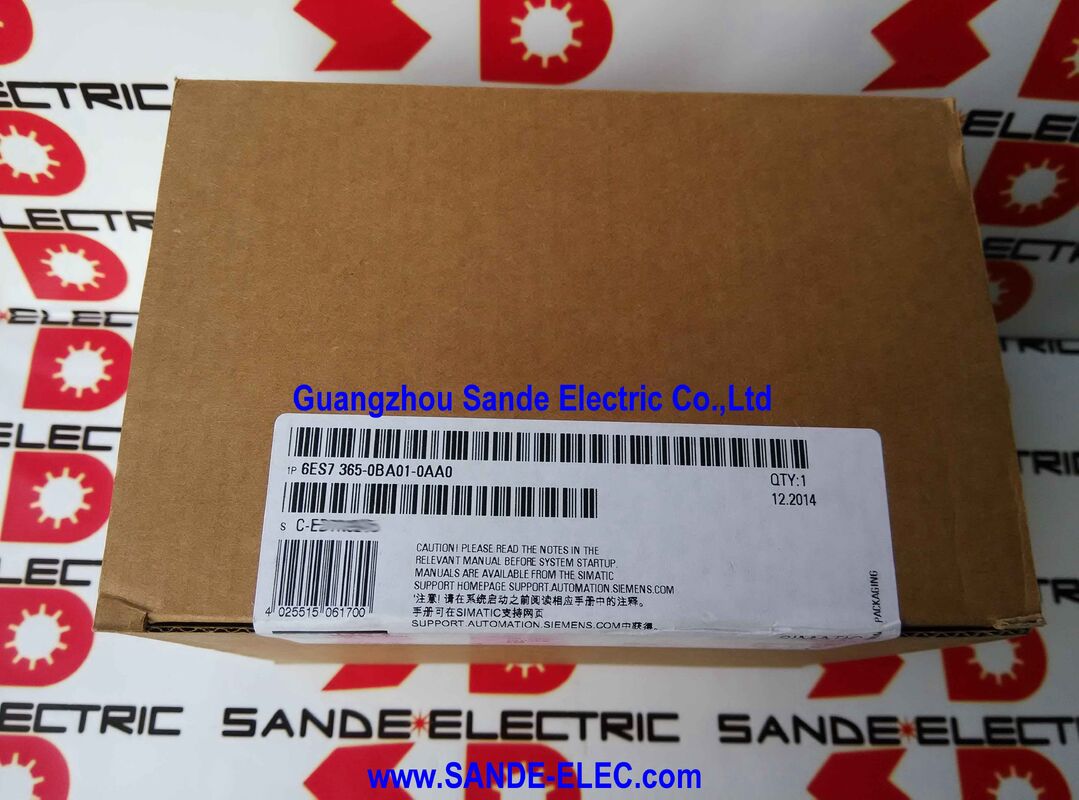

Siemens 6ES7365-0BA01-0AA0 ∙ SIMATIC S7-300 IM 365 ∙ Paire de modules d'interface de rack d'expansion, câble de connexion de 1m, pas de K-Bus, alimentation 1,2A, 40×125×120 mm

Résumé

LeLes données de référence sont fournies par les autorités compétentes de l'État membre.est l'IM 365 la paire de modules d'interface qui permet à un système SIMATIC S7-300 de dépasser ses limites de rack unique.et modules de communication à côté du processeur et de l'alimentation.

Lorsqu'une machine ou un procédé nécessite plus de points d'E/S ou de modules fonctionnels supplémentaires qu'un rack unique, l'IM 365 comble l'écart: deux emplacements pour les modules, un dans le rack central,un dans le rack d'expansion devenir le chemin de données entre les deux racks, ce qui élargit efficacement les positions disponibles des modules du PLC.

La livraison par paires est l'un des raffinements techniques pratiques du IM 365.

Au lieu de commander deux modules d'interface distincts et d'acheter un câble de connexion, le 6ES7365-0BA01-0AA0 est livré comme un ensemble assorti d'usine: le module d'envoi IM 365 (pour le rack 0),le module de réception IM 365 (pour le rack 1)Les modules sont testés en usine en paire, le câble est intégré plutôt qu'un connecteur séparé,et la mise en service est simplement une question d'installer un module dans chaque rack.

La longueur du câble est de 1 m ce qui signifie que les deux supports doivent être installés à moins d'un mètre l'un de l'autre, généralement dans le même cabinet ou sur des sections de rails DIN adjacentes.

Principales spécifications

Aucun routage K-Bus La contrainte de conception critique

La caractéristique technique la plus importante de l'IM 365 est celle qui lui manque: elle n'oriente pas le bus de communication du S7-300 (K-Bus ou C-Bus) vers le rack d'expansion.

Il ne s'agit pas d'une omission, mais d'un choix architectural délibéré qui définit l'emplacement de l'IM 365 dans la hiérarchie d'expansion du S7-300.

Le bus de communication (K-Bus) est le canal par lequel certains modules S7-300 – modules fonctionnels (FM) et processeurs de communication (CP) – communiquent directement avec le processeur.

Un module de commande PID SIMATIC FM 355, par exemple, échange des données avec le processeur via le K-Bus; un module de positionnement FM 351 fait de même.

Ces modules nécessitent le fonctionnement du K-Bus. Lorsqu'ils sont installés dans un support relié par un IM 365, le K-Bus ne les atteint pas.et ils ne peuvent pas communiquer avec le processeur rendant leur installation dans le rack d'expansion impossible.

Le module d'interface alternatif la paire IM 360/361 (envoyer: 6ES7360-3AA01-0AB0, recevoir:6ES7361-3CA01-0AB0) .

Le compromis est que la paire 360/361 est plus chère et physiquement plus grande, et le câble n'est pas fixé en permanence.

Pour la majorité des exigences d'expansion du S7-300 - ajout de plus de modules d'entrée et de sortie numériques, de plus de modules analogiques, de plus de capacité pour les modules de signal standard - l'IM 365 est plus simple,L'architecture à moindre coût est tout à fait adéquate.

Bilan électrique ¥ 1,2A total, 0,8A par rack

L'IM 365 fournit l'alimentation du bus de module du rack d'expansion, tirée de l'alimentation du rack central par l'interface.

Le courant total disponible à travers l'IM 365 est de 1,2 A à la tension de l'arrière-plan, dont pas plus de 0,8 A peut être consommé par les modules dans chaque rack individuel.Ce budget énergétique limite le nombre et le type de modules pouvant être installés dans le rack d'expansion.

La plupart des modules de signal numérique standard S7-300 consomment 80-110mA de l'alimentation 5V du plan arrière.Un rack d'expansion avec huit modules d'entrée ou de sortie numériques standard à 16 canaux tirerait environ 640 ¢ 880 mA ¢ à la limite supérieure de ce que le IM 365 peut fournir.

Pour les modules à courant plus élevé (certains modules analogiques ou modules fonctionnels spéciaux qui absorbent plus de courant), le courant de fond du rack de dilatation doit être totalisé et vérifié par rapport à 0.8A limite avant la finalisation de la configuration.

Lorsque le budget énergétique du rack d'expansion s'approche de la limite de l'IM 365, l'ingénieur doit envisager de limiter le nombre de modules,division de la station en deux petits racks (impossible avec le IM 365 qui ne supporte qu'un rack d'expansion), ou la mise à niveau vers un module d'alimentation séparé dans le rack d'expansion.

L'alternative IM 360/361 lorsque IM 365 est insuffisante

La limitation de l'IM 365 à un rack d'expansion et son exclusion du routage K-Bus sont les facteurs qui déterminent si l'IM 365 ou l'IM 360/361 est le bon choix pour une application donnée.

Un cadre de décision simple:

UtilisationRésultats de la recherchelorsque: un seul support d'expansion est nécessaire, tous les modules du support d'expansion sont des modules de signal standard (pas de FM ou de CP), et la charge de courant combinée de l'arrière-plan est inférieure à la limite de 0,8A par support.

UtilisationRésultats de l'enquêtelorsque: plus d'un support d'expansion est nécessaire (IM 360/361 prend en charge jusqu'à trois racks d'expansion), des modules fonctionnels ou des processeurs de communication doivent être installés dans les racks d'expansion,ou les besoins en courant de l'arrière-plan dépassent la capacité d'alimentation du IM 365.

La conception de l'IM 365 à une seule paire, à un seul rack et sans K-Bus est parfaitement adaptée aux applications d'expansion I/O simples qui représentent la majorité des besoins d'expansion du S7-300.

Pour ces applications, il fournit tout ce qui est nécessaire à moindre coût et installation plus simple que la solution complète IM 360/361.

Questions fréquentes

Q1: Un seul processeur S7-300 peut-il utiliser à la fois une paire IM 365 et une paire IM 360/361 en même temps?

Non. Le processeur S7-300 prend en charge une configuration d'interface d'expansion soit une paire IM 365 (un rack d'expansion) ou un module d'envoi IM 360/361 avec jusqu'à trois modules de réception IM 361.Ces types d'interfaces ne peuvent pas être mélangés dans la même station S7-300.

Le choix entre les deux doit être fait lors de la conception du système, et la configuration matérielle dans la configuration HW de STEP 7 doit refléter le type d'interface réellement installé.

Q2: Quel est le nombre maximal de modules de signal pouvant être installés dans le rack d'extension IM 365?

Le rack d'expansion peut accueillir jusqu'à 8 modules de signal (le même maximum que le rack central), sous réserve du budget de courant de fond de 0,8A pour le rack d'expansion.

Le nombre réel de modules dépend de la consommation actuelle de chaque module installé ̇ un rack de huit modules d'E/S numériques standard à 16 canaux est généralement dans le budget;un rack de modules avec une consommation de courant plus élevée peut être limité à moins de positions.

L'outil de configuration matérielle STEP 7 signalera les erreurs de configuration si le courant total dépasse l'alimentation disponible.

Q3: Le câble de connexion est fixé en permanence.

Si le câble est endommagé (coupé, écrasé, ou le connecteur endommagé), le câble doit être éteint.La paire IM 365 doit être remplacée dans son intégralité..

Il s'agit d'une considération de maintenance lors de la planification de l'acheminement des câbles entre les racks: le câble doit être acheminé par des conduits de câbles qui le protègent des dommages mécaniques,avec une boucle de fonctionnement suffisante pour permettre de tirer les supports vers l'avant pour l'entretien sans tendre le câble.

Q4: Le support d'extension IM 365 peut-il être un autre type de support S7-300 (par exemple, un rail de longueur différente)?

Le rack d'extension peut être n'importe quel rail de montage standard S7-300, y compris des rails de longueur différente de celui du rack central.Le module de réception IM 365 s'installe dans la fente la plus à gauche du rail de montage du rack d'expansion, et les créneaux restants sont disponibles pour les modules de signal.

Le rack d'expansion nécessite son propre module d'alimentation S7-300 (série PS 307) si les modules du rack d'expansion tirent de l'alimentation du réseau électrique.2A de puissance fournie par la connexion IM 365 peut être suffisante pour les besoins en puissance du plan arrière sans PS séparé dans le rack d'expansion, selon le mélange de modules.

Q5: L'extension IM 365 a-t-elle une incidence sur le temps d'analyse du S7-300 et y a-t-il des restrictions fonctionnelles pour les modules dans le rack d'expansion?

L'ajout d'un rack d'expansion via IM 365 ajoute une petite quantité au cycle d'analyse du processeur le processeur doit inclure l'E/S étendue dans chaque analyse.Ce temps de cycle supplémentaire est généralement négligeable pour les applications standard.

La restriction fonctionnelle est la restriction K-Bus:Les FM (modules de fonction) et les CP (processeurs de communication) qui nécessitent une communication K-Bus avec le processeur ne peuvent pas être installés dans le rack d'expansion IM 365 et ne fonctionneront pas correctement..

Les modules de signal numérique et analogique standard (série SM 321/322/323/331/332/334) n'ont pas cette restriction et fonctionnent normalement dans le rack d'expansion.
