La commande numérique par ordinateur 6FC5210-0DF00-1AA1 6FC5 210-0DF00-1AA1

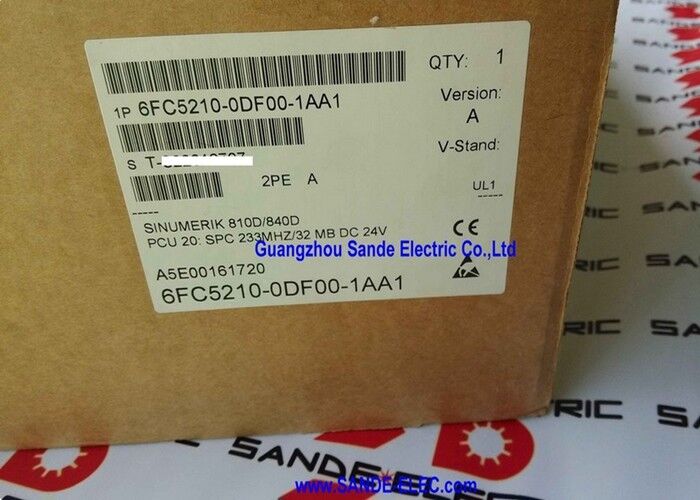

6FC5210-0DF00-1AA1 | Unité de commande de panneau SINUMERIK PCU 20 — 233 MHz / 32 Mo de DRAM / 16 Mo de Flash / 24 V CC / SINUMERIK 810D / 840D CNC

PCU 20 — L'unité de calcul HMI à l'intérieur de SINUMERIK 810D/840D

Les SINUMERIK 810D et 840D sont des systèmes CNC hautes performances largement utilisés dans les centres d'usinage, les centres de tournage, les rectifieuses et les lignes de transfert. Au sein de ces systèmes, la PCU 20 (Panel Control Unit) 6FC5210-0DF00-1AA1 fournit la couche informatique du panneau de commande : elle exécute le logiciel SINUMERIK HMI, gère l'interface opérateur et communique avec la NCU (Numerical Control Unit) via le fond de panier interne SINUMERIK.

La PCU est une unité physiquement distincte de la NCU. La NCU gère le calcul CNC en temps réel : interpolation des axes, exécution de l'API et communication des servos. Le PCU 20 gère tout ce que l'opérateur de la machine voit et avec lequel il interagit : affichages des données d'outils, édition de programmes, écrans d'état et saisie manuelle des données. Cette séparation fonctionnelle signifie que l'environnement informatique HMI peut être remplacé ou mis à niveau indépendamment du contrôleur CNC lui-même.

Le 6FC5210-0DF00-1AA1 est la variante de processeur 233 MHz du PCU 20, équipé de 32 Mo de DRAM et de 16 Mo de mémoire flash — la configuration utilisée dans les installations de machines-outils 810D et 840D de mi-génération qui nécessitent le fonctionnement de l'IHM SINUMERIK sur le panneau de commande.

Spécifications clés

32 Mo de DRAM + 16 Mo de Flash — Ressources informatiques pour la couche IHM

La DRAM de 32 Mo du PCU 20 fournit la mémoire de travail d'exécution pour l'application HMI : listes de programmes actifs, tableaux d'outils et de paramètres conservés dans la RAM pour un affichage rapide et exécution du logiciel HMI. La mémoire flash de 16 Mo stocke le logiciel d'exploitation : l'image de l'application SINUMERIK HMI, les fichiers de configuration spécifiques à la machine et les données conservées qui doivent survivre aux cycles d'alimentation sans batterie de secours.

Le processeur 233 MHz est suffisant pour les tâches d'affichage SINUMERIK HMI pour lesquelles cet appareil a été conçu. Les opérateurs de machines-outils interagissent avec la PCU 20 via le panneau de commande SINUMERIK, qui se connecte à l'interface d'affichage et de clavier de la PCU : la PCU traite tous les événements d'entrée et actualise l'affichage sans dépendre du traitement CNC en temps réel de la NCU.

Scénarios d'application

Centre d'usinage SINUMERIK 840D — Remplacement du PCU :Un centre d'usinage exécutant un système CNC SINUMERIK 840D développe un défaut PCU : l'affichage HMI échoue, le panneau de commande ne répond pas ou la PCU ne démarre pas. Le remplacement du 6FC5210-0DF00-1AA1 restaure la fonctionnalité du panneau de commande. La NCU continue de conserver la configuration de la machine ; la PCU de remplacement est configurée pour se reconnecter à la NCU sans perte de données d'axe machine.

Restauration IHM d'un centre de tournage SINUMERIK 810D :Un centre de tournage équipé d'une commande SINUMERIK 810D perd la capacité IHM en raison d'une panne de la PCU. Le 6FC5210-0DF00-1AA1 remplace directement la même variante PCU 20, rétablissant l'affichage de l'opérateur, la capacité d'édition de programme et le retour d'information sur l'état de la machine sans nécessiter le remplacement de la NCU.

Chemin de mise à niveau du panneau :Les opérateurs de machines signalent une réponse lente de l'IHM sur une ancienne installation 810D. La mise à niveau du PCU 20 d'une variante plus lente vers le 6FC5210-0DF00-1AA1 à 233 MHz améliore le rafraîchissement de l'affichage et la réponse à la saisie des paramètres sans modifier la configuration CNC ou des axes de la machine.

FAQ

Q1 : Quelle est la différence entre la PCU 20 et la PCU 50 dans le système SINUMERIK 810D/840D ?

Les deux sont des Panel Control Units pour la SINUMERIK 810D/840D, mais la PCU 50 est une unité aux spécifications plus élevées avec une puissance de calcul nettement plus élevée, une RAM plus grande et un disque dur ou une option de stockage CompactFlash par rapport au stockage Flash de la PCU 20. Le PCU 50 (6FC5210-0DF01-0AA0 et similaire) prend en charge des fonctions HMI plus avancées et une plus grande capacité de données. Le PCU 20 (6FC5210-0DF00-1AA1) est la variante compacte basée sur Flash adaptée aux exigences HMI standard des centres d'usinage sans les exigences de capacité plus élevées qui justifient un PCU 50.

Q2 : Le 6FC5210-0DF00-1AA1 peut-il être utilisé avec les systèmes SINUMERIK 810D et 840D ?

Oui. La PCU 20 est compatible avec les systèmes CNC SINUMERIK 810D et 840D. Le matériel NCU diffère entre le 810D et le 840D (différents modules NCU), mais le PCU 20 se connecte aux deux via la même interface. La configuration du logiciel HMI sur la PCU 20 est configurée pour correspondre au type de NCU connectée et à la configuration de la machine.

Q3 : Le programme de la machine-outil et les données de paramètres sont-ils stockés dans la PCU 20 ?

Les données du programme pièce et les paramètres CNC sont répartis entre la PCU et la NCU. Les paramètres CNC actifs et la configuration des axes résident dans la NCU. Les données au niveau HMI (listes de programmes, tableaux de données d'outils affichés via le panneau de commande et configuration HMI) sont gérées par la PCU. Lors du remplacement d'une PCU 20, les paramètres des axes de la machine dans la NCU ne sont pas affectés ; seule la configuration spécifique à l'IHM sur la PCU doit être restaurée à partir d'une sauvegarde.

Q4 : Quel type de panneau de commande se connecte au 6FC5210-0DF00-1AA1 ?

Le PCU 20 se connecte aux unités frontales du pupitre opérateur SINUMERIK 810D/840D, en particulier les OP 010, OP 012, OP 015 ou des variantes de pupitre opérateur équivalentes contemporaines de la génération PCU 20. La connexion transporte le signal d'affichage, l'interface clavier et la communication USB ou MPI entre la PCU et le panneau de commande. Le type de connecteur physique et les spécifications du câble sont définis dans la documentation matérielle SINUMERIK 810D/840D pour le panneau de commande spécifique installé sur la machine.

Q5 : Quel logiciel est nécessaire pour configurer ou restaurer le PCU 20 après son remplacement ?

Après le remplacement de la PCU, le logiciel SINUMERIK HMI et la configuration spécifique à la machine doivent être chargés sur la nouvelle PCU. La procédure de restauration utilise une sauvegarde du logiciel système SINUMERIK, généralement créée lors de la mise en service de la machine et stockée sur le port USB du panneau de commande ou sur un PC à l'aide des outils logiciels système SINUMERIK. La procédure spécifique est documentée dans le manuel de mise en service SINUMERIK 810D/840D. L'utilisation d'une sauvegarde vérifiée de la machine d'origine constitue le chemin de restauration le plus fiable.
