Siemens 6FC5312-0DA01-0AA0 | SINUMERIK 802D sl MCPA — Module d'interface analogique Broche ±10V, Connecteur de panneau de commande machine, Câble plat vers MCP 6FC5303-0AF30-1AA0

Vue d'ensemble

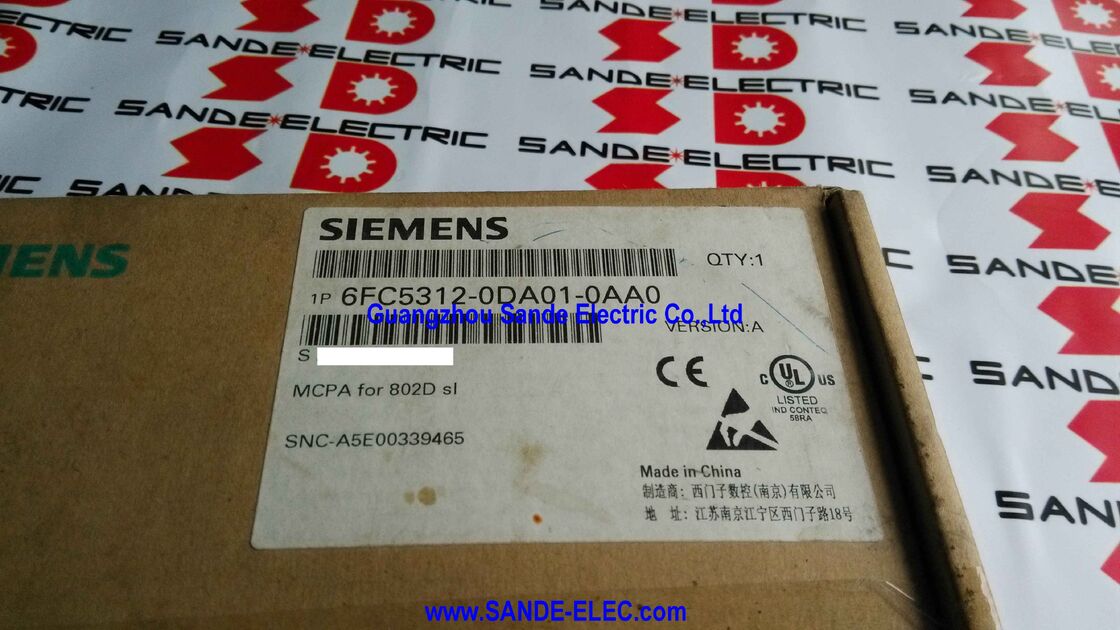

Le Siemens 6FC5312-0DA01-0AA0 est le MCPA — un module compact mais fonctionnellement important du système CNC SINUMERIK 802D sl.

La désignation MCPA capture ses deux fonctions en un seul nom : interface du panneau de commande machine (connexion MCP via câble plat) et sortie analogique (référence broche ±10V).

Ces deux fonctions partagent un module physique car elles apparaissent ensemble dans le même scénario d'installation CNC : le panneau de commande machine 802D sl est monté directement à côté de l'unité d'affichage, connecté via ce module d'interface, et la même installation utilise généralement un entraînement de broche analogique qui nécessite la sortie de commande ±10V que le MCPA fournit simultanément.

Le SINUMERIK 802D sl est le contrôle CNC d'entrée à milieu de gamme de Siemens pour les machines de fraisage et de tournage, positionné pour fournir une capacité CNC complète à des niveaux de matériel rentables.

Dans de nombreuses machines-outils équipées du 802D sl, l'entraînement de la broche est un onduleur à fréquence variable analogique (VFD) ou un servomoteur analogique — une technologie mature qui prend une tension comprise entre −10V et +10V comme référence de vitesse.

La sortie analogique du MCPA délivre cette référence ±10V directement depuis le CNC 802D sl, traduisant la vitesse de broche programmée (commande S dans le programme NC) en une tension analogique que l'entraînement de broche exécute.

Sans le MCPA, deux fonctions sont indisponibles simultanément : la broche analogique ne peut pas être commandée par le CNC, et le MCP 802D sl (le panneau de l'opérateur machine avec les boutons d'axes manuels, le contrôle de surrégime de broche et le contrôle de surrégime d'avance) ne peut pas être connecté via son chemin de câble plat dédié.

Le MCPA est donc un composant nécessaire dans toute installation 802D sl qui utilise une broche analogique et le MCP standard.

Spécifications clés

L'interface analogique de broche ±10V — Ce qu'elle fait et pourquoi c'est important

Le signal ±10V est le langage analogique universel entre un contrôle CNC et un entraînement de broche analogique. Lorsque l'opérateur machine ou le programme NC commande une vitesse de broche — disons, 3000 tr/min pour une opération de fraisage — le CNC 802D sl calcule la tension de sortie appropriée en fonction de la vitesse maximale configurée de la broche, la met à l'échelle proportionnellement et sort cette tension depuis la borne de sortie analogique du MCPA.

Si la vitesse maximale configurée est de 6000 tr/min et la vitesse commandée est de 3000 tr/min, la sortie est de +5V. La direction de rotation de la broche (M03 pour avant, M04 pour arrière en G-code standard) est représentée par la polarité : tensions positives pour une direction, négatives pour l'autre.

L'entraînement de broche — qui peut être un Siemens MICROMASTER, un Siemens G120, ou un VFD tiers — reçoit cette tension à sa borne d'entrée analogique, la convertit en une commande de fréquence ou de couple pour son moteur, et fait tourner la broche à la vitesse commandée.

L'ensemble du contrôle de vitesse de broche en boucle fermée réside dans l'entraînement et le moteur ; le rôle du CNC est simplement de fournir le point de consigne de tension.

Cette interface de broche analogique est utilisée dans les systèmes CNC de machines-outils depuis des décennies et reste entièrement pratique pour les centres d'usinage où la vitesse de broche n'a pas besoin de changer des dizaines de fois par seconde ou de nécessiter une régulation de vitesse en boucle fermée par le CNC.

Pour la régulation de vitesse de broche dans la boucle de contrôle du CNC, une interface d'entraînement numérique (telle que PROFIBUS ou DRIVE-CLiQ) offre des performances supérieures, mais l'approche analogique ±10V est rentable et fiable pour la majorité des applications de broches de machines-outils à usage général.

Connexion MCP — L'interface par câble plat

Le panneau de commande machine (MCP) SINUMERIK 802D sl est la rangée de boutons, interrupteurs et contrôles de surrégime que l'opérateur machine utilise pendant l'usinage — démarrage et arrêt de la broche, arrêt d'avance, démarrage de cycle, touches de déplacement d'axe, et molettes de surrégime. Dans l'architecture 802D sl, le MCP (6FC5303-0AF30-1AA0) s'installe verticalement à côté de l'unité d'affichage, et se connecte au module MCPA via un câble plat fourni avec le MCP.

Ce câble plat transporte les signaux de tous les boutons et contrôles du MCP vers le module MCPA, qui à son tour se connecte à l'interface X110 du PCU 802D sl.

Le PCU lit les entrées du panneau opérateur via cette connexion et les intègre dans la logique de fonctionnement de la machine — interprétant le bouton de démarrage de cycle comme une commande d'exécution de programme, la molette de surrégime d'avance comme un modificateur de vitesse d'axe en temps réel, et les touches de déplacement comme des commandes de mouvement manuel.

La conception mécanique du MCPA garantit que la connexion par câble plat est protégée et que le module s'installe solidement dans l'architecture système du 802D sl.

Le module se connecte au PCU à la position X110, établissant à la fois le circuit de sortie analogique et le chemin de données MCP via une seule carte d'interface compacte.

Installation dans le système SINUMERIK 802D sl

Dans une installation complète SINUMERIK 802D sl, le module MCPA occupe une position définie dans l'architecture du système. Le PCU (Panel Processing Unit) 802D sl est l'unité matérielle CNC centrale contenant le processeur NC, l'automate et toutes les interfaces.

Le MCPA se connecte à l'interface X110 du PCU. Le MCP se connecte au MCPA via un câble plat. L'entraînement de broche analogique se connecte à la borne de sortie analogique du MCPA (±10V, généralement via un câble blindé vers l'entrée analogique de l'entraînement).

La configuration des paramètres du 802D sl définit la relation entre les vitesses de broche programmées et la tension de sortie analogique du MCPA — la vitesse maximale de la broche correspondant à ±10V pleine échelle, la vitesse minimale, et la polarité de la tension pour chaque direction de broche.

Ces paramètres sont définis lors de la mise en service de la machine et enregistrés dans la sauvegarde des données machine.

FAQ

Q1 : Le MCPA peut-il être utilisé avec n'importe quel entraînement de broche analogique, ou seulement avec les entraînements Siemens ?

La sortie analogique ±10V du MCPA est une interface standard de l'industrie acceptée par pratiquement tous les variateurs de fréquence et servomoteurs analogiques de n'importe quel fabricant.

Siemens MICROMASTER, Siemens G120, série ABB ACS, Yaskawa V1000 et J1000, série Mitsubishi FR-A, et la plupart des autres marques VFD courantes acceptent une référence de vitesse analogique ±10V sur leurs bornes AI (entrée analogique).

Le MCPA n'effectue aucun protocole spécifique à l'entraînement — il sort une simple tension analogique. La sensibilité et l'impédance de l'entrée analogique de l'entraînement doivent être vérifiées par rapport aux spécifications de sortie du MCPA lors de la conception de la machine.

Q2 : Que se passe-t-il si le module MCPA tombe en panne sur une machine en fonctionnement ?

Une panne du MCPA produit généralement deux effets simultanés : l'entraînement de broche analogique perd sa commande de vitesse (la tension de sortie tombe à zéro ou devient indéfinie, ce à quoi la plupart des VFD répondent en s'arrêtant ou en se mettant en défaut), et les entrées des boutons et surrégimes du MCP deviennent non fonctionnelles (le CNC ne peut pas lire les entrées du panneau opérateur).

Le 802D sl générera des messages de défaut correspondants — défaut d'entraînement de broche du côté de l'entraînement, et potentiellement des erreurs de communication MCP du côté du contrôle. Le fonctionnement de la machine s'arrête. Le remplacement par un module MCPA neuf ou remis à neuf et la restauration à partir de la sauvegarde des données machine rétablissent la fonction normale.

Q3 : Le module MCPA est-il programmable par l'utilisateur, ou fonctionne-t-il automatiquement à partir de la sortie de commande de broche du CNC ?

Le MCPA lui-même ne contient aucune logique programmable par l'utilisateur — c'est un module d'interface matérielle qui convertit la sortie de vitesse de broche numérique du PCU 802D sl en une tension analogique et route les signaux MCP.

Tous les calculs de vitesse de broche et la logique de contrôle résident dans le processeur NC du CNC 802D sl et sont configurés via des paramètres de données machine lors de la mise en service.

Le MCPA exécute simplement la sortie de tension que le CNC commande.

Aucune mise à jour de firmware ou programmation du module MCPA lui-même n'est requise ou possible.

Q4 : Le 802D sl peut-il fonctionner avec un entraînement de broche PROFIBUS ou numérique sans utiliser le MCPA ?

Si la machine utilise un entraînement de broche numérique connecté au 802D sl via PROFIBUS (plutôt que ±10V analogique), la commande de vitesse de broche transite par le bus de terrain PROFIBUS et aucune sortie analogique ±10V n'est nécessaire.

Cependant, si le MCP 802D sl (6FC5303-0AF30-1AA0) est toujours utilisé, le MCPA peut toujours être requis pour l'interface par câble plat du MCP, même si la sortie analogique de la broche n'est pas utilisée.

L'architecture du système dépend de la nécessité de la connexion MCP et de la sortie analogique — cela est défini lors de la conception et de la mise en service de la machine.

Q5 : Le MCPA est répertorié comme pièce de rechange. Cela signifie-t-il qu'il n'était pas disponible en tant que produit neuf ?

La désignation "pièce de rechange" dans la description du produit Siemens reflète que le MCPA n'est pas un article achetant indépendamment pour les nouvelles machines dans le sens typique — les machines équipées de systèmes CNC 802D sl sont livrées avec le MCPA déjà installé.

La liste des pièces de rechange rend le MCPA disponible pour le remplacement en cas de défaillance dans les installations 802D sl existantes.

Siemens maintient la disponibilité des pièces de rechange pour ses systèmes CNC pendant une période définie après la fin des ventes actives de produits, garantissant que les propriétaires de machines peuvent se procurer des composants de remplacement pour la maintenance tout au long de la durée de vie de la machine.
