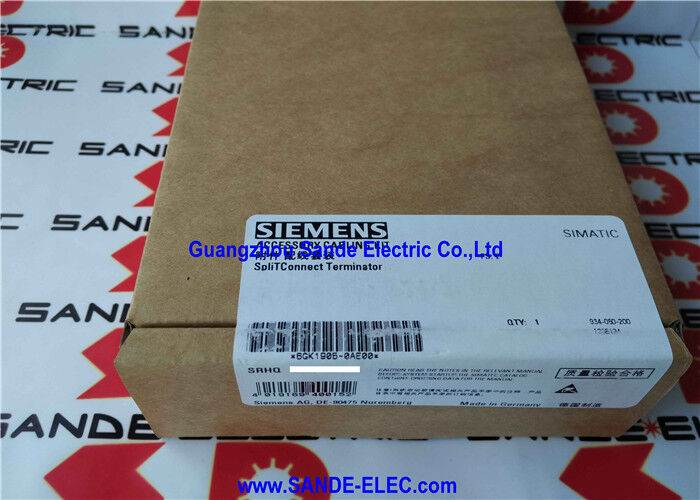

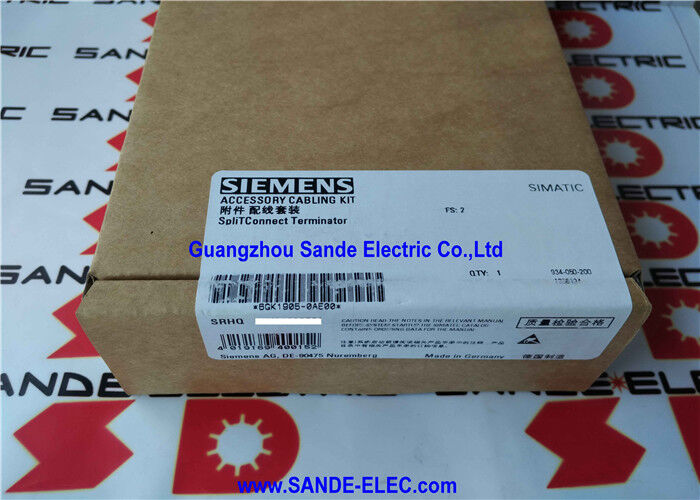

Siemens 6GK1905-0AE00 ∙ PROFIBUS PA SpliTConnect Terminator (Non-Ex) ∙ Pour terminer les segments PROFIBUS PA, zone sécurisée uniquement, 5 unités par paquet

Résumé

LeLes produits de la catégorie 1 doivent être soumis à un contrôle de conformité.est le terminateur de connexion séparée PROFIBUS PA de zone non dangereuse le composant passif qui termine correctement un segment de câble PROFIBUS PA à ses extrémités physiques.

Dans les installations de bus de terrain PROFIBUS PA, une termination électrique adéquate aux deux extrémités du câble de segment n'est pas facultative: c'est une exigence fondamentale pour l'intégrité du signal.

Sans terminaisons correctement installées, le décalage d'impédance aux extrémités du câble reflète le signal de communication le long du câble,créer des interférences de signal pouvant entraîner une communication peu fiable, des défaillances intermittentes et une perte complète de contact avec les dispositifs de terrain dans certaines conditions.

Le terminateur absorbe l'énergie du signal à l'extrémité du câble plutôt que de le refléter, assurant ainsi une propagation propre du signal sur toute la longueur du segment.

PROFIBUS PA est la variante de bus de terrain de la norme PROFIBUS conçue spécifiquement pour l'instrumentation de processus ∙ compteurs de débit, émetteurs de pression, jauges de niveau, capteurs de température,et des instruments d'analyse dans les environnements de l'industrie des procédés.

Il fonctionne à 31,25 kbit/s sur un câble à deux fils qui transporte simultanément le signal de communication et alimente les instruments de terrain connectés.

Cette combinaison d'alimentation et de communication sur deux fils permet à PROFIBUS PA d'être utilisé dans les zones dangereuses (avec des composants ex-certifiés appropriés),le remplacement des boucles analogiques 4-20mA classiques par la communication numérique tout en conservant la simplicité d'installation à deux fils sur laquelle s'appuient les ingénieurs des installations de traitement.

Le système SpliTConnect dont ce terminateur fait partie est la solution d'installation de bus de champ structurée de Siemens pour PROFIBUS PA.

Au lieu d'utiliser des connecteurs de jonction en T conventionnels câblés in situ, les composants SpliTConnect (TAP, terminaisons, accouplages,et les entrées de sortie) cliquez ensemble pour former un système de distribution mécaniquement robuste et assemblable sur le terrain, toujours câblé et facile à reconfigurer lors de l'ajout ou du remplacement des instruments.

Le rôle du terminateur dans ce système est de fermer les extrémités physiques de chaque tronc ou de chaque segment de câble d'éperon avec le réseau de terminaison de résistance et de condensateur de 100Ω correct dont PROFIBUS PA a besoin.

Principales spécifications

Pourquoi l'arrêt de PROFIBUS PA est essentiel

PROFIBUS PA utilise une technologie de transmission basée sur la norme de couche physique IEC 61158-2 ∙ un signal de modulation de courant codé à Manchester superposé sur une tension d'alimentation en courant continu.

Le câble a une impédance caractéristique définie (100Ω), et le réseau de terminaison doit correspondre à cette impédance aux deux extrémités physiques du câble pour éviter les réflexions du signal.

Lorsqu'un segment PA PROFIBUS n'est pas terminé correctement, la forme d'onde de communication subit une distorsion par les composants du signal réfléchi qui reviennent de l'extrémité sous-minée.

À 31,25 kbit/s, il s'agit d'une fréquence relativement basse, et une réflexion modérée ne peut pas immédiatement entraîner une perte totale de communication.certains appareils en mode hors ligne et en ligne, ou des valeurs erratiques du processus qui ne sont pas expliquées par la mesure physique.

Ces symptômes sont parmi les problèmes de PA PROFIBUS les plus difficiles à diagnostiquer, car ils peuvent ressembler à des dommages au câble, à la pénétration d'humidité ou à des problèmes de micrologiciel de l'instrument.La bonne fin élimine toute une catégorie de causes possibles de l'enquête diagnostique.

La norme IEC 61158-2 précise que deux terminaisons sont actives sur n'importe quel segment PROFIBUS PA, une à chaque extrémité du câble physique.ou des terminaisons de positionnement à des emplacements autres que les terminaisons physiques du câble, perturbe l'équilibre d'impédance et réintroduit des réflexions des points de terminaison supplémentaires. The SpliTConnect system's physical design helps enforce correct terminator placement by integrating them into the structured cable assembly rather than leaving termination as a free-form installation task.

Non-Ex contre Ex Terminator Choisir la bonne variante

Le 6GK1905-0AE00 est la version non dangereuse (non Ex) du terminateur SpliTConnect.est muni des approbations pour une utilisation dans les zones classées comme zones dangereuses (zones Ex)Le circuit d'arrêt fonctionnel, la résistance de 100Ω et le réseau d'arrêt de capacité de 1μF requis par PROFIBUS PA, sont identiques dans les deux variantes.

La différence réside dans le statut d'homologation de la construction du composant.Les composants électriques dans les zones dangereuses doivent être certifiés pour confirmer qu'ils ne peuvent pas enflammer des atmosphères inflammables par des étincelles ou des températures de surface excessives..

La variante Ex est munie des certifications appropriées (typiquement ATEX et/ou IECEx);la variante non Ex (cette partie) ne porte pas une telle certification et ne doit pas être installée dans des zones classifiées dangereuses, quelle que soit la façon dont elle est connectée physiquement..

Dans une usine de transformation, les câbles de tronc PROFIBUS PA traversent souvent plusieurs zones dangereuses.

Même si le coupleur DP/PA (au départ du tronc du segment) est situé dans une zone sûre, si le segment s'étend dans une zone 2 ou une zone 1,tous les composants sur le câble de ce segment, y compris le terminateur à l'extrémité supérieure, doivent être classés Ex pour la zone applicable..

L'utilisation du terminateur non Ex n'est acceptable que lorsque l'emplacement physique du terminateur lui-même est confirmé comme se trouvant dans une zone non classée (sécurisée).

Intégration du système SpliTConnect

Le terminateur SpliTConnect est conçu pour s'intégrer aux autres composants du système d'assemblage de bus de terrain PROFIBUS PA SpliTConnect de Siemens:

LeSpliTConnect TAP(6GK1905-0AA00) est le nœud de connexion de tronc qui permet de connecter des dispositifs de terrain individuels au câble principal de tronc PROFIBUS PA via une jonction en T sans couper le câble de tronc.Plusieurs TAP peuvent être en cascade le long du tronc en utilisant la connexion de déplacement d'isolation du câble du tronc.

LeCouplings à connexion séparée(6GK1905-0AB00) relie plusieurs sections d'assemblage TAP pour former des structures de segments de topologie d'étoile, un point neutre qui ramifie le segment en plusieurs groupes d'épines.

LeSplitConnect est terminateur(cette unité) ferme les deux extrémités de la structure de câble assemblée, fournissant la terminaison de segment requise.

The physical connection mechanism throughout the SpliTConnect system uses insulation displacement technology (IDC) — the cable insulation is pierced by the connector's contacts without stripping the cable.

Cela permet une connexion rapide, cohérente et sans outil au câble PROFIBUS PA, réduisant le temps d'installation et éliminant le risque de décapage incorrect du fil, de polarité inversée,ou connexions lâches qui sont des sources courantes de défaut dans le câblage de bloc de borne ou de crimp conventionnel.

Questions fréquentes

Q1: Chaque paquet contient 5 terminaisons. Combien de terminaisons sont nécessaires pour un segment PROFIBUS PA?

Exactement deux ¢ une à chaque extrémité physique du câble principal du segment.Chaque segment PA nécessite exactement deux terminaisons actives indépendamment de la longueur du segment ou du nombre de dispositifs de champ connectés.

Avec 5 unités par emballage, un seul emballage fournit deux segments complets, avec une unité de rechange.

Pour les projets avec plusieurs segments, planifiez la quantité de terminateur comme deux par segment plus les pièces de rechange souhaitées.

Q2: Le 6GK1905-0AE00 peut-il être utilisé n'importe où dans le coffre du PROFIBUS PA ou uniquement aux extrémités du câble physique?

Le terminateur ne doit être installé qu'aux deux extrémités physiques du segment de câble, et non à des points intermédiaires.

L'installation d'un terminateur au milieu d'un segment, ou à un point de branche de jonction en T, crée un déséquilibre d'impédance supplémentaire qui dégrade la qualité du signal plutôt que de l'améliorer.Le TAP SpliTConnect empêche physiquement un placement intermédiaire incorrect en ne fournissant pas de point de connexion terminateur sauf aux extrémités du segment désigné.

Q3: L'emballage contient 5 unités. Des emballages partiels sont-ils disponibles ou faut-il commander l'emballage complet?

Le 6GK1905-0AE00 est commandé comme un paquet complet de 5 unités, la quantité minimale de commande est d'un paquet (5 terminateurs).

Pour les petits projets nécessitant seulement deux ou quatre terminateurs, les unités restantes du pack servent de pièces de rechange.

Les gestionnaires de projet expérimentés détiennent régulièrement des terminaisons de rechange et d'autres composants SpliTConnect comme stock de site pour une reconfiguration rapide des segments et une récupération des défauts.

Q4: Quelles sont les différences visuelles entre le terminateur non Ex (0AE00) et le terminateur Ex-rated (0AD00)?

Les deux terminaisons sont des composants en plastique compact similaires conçus pour le système SpliTConnect.

La version Ex-rated (0AD00) porte le marquage Ex sur le boîtier pour identifier sa norme de certification (typiquement le marquage ATEX II 2G et l'équivalent IECEx).

La version non EX (0AE00) ne porte pas de marquage Ex.

L'absence de marquage Ex est l'identifiant définitif.le statut de non-Ex découlant de la marque du boîtier du composant plutôt que de se fier uniquement au numéro de pièce imprimé sur une commande de travail, car des erreurs de transcription peuvent survenir.

Q5: Le terminateur non Ex SpliTConnect peut-il être utilisé sur des segments PROFIBUS PA intrinsèquement sûrs si le terminateur lui-même est situé dans une zone sûre?

Si le terminateur est physiquement situé dans une zone sûre confirmée (non classée) et que la sécurité intrinsèque du segment est maintenue par la limite de courant du coupleur DP/PA à la limite du segment,L'emplacement du terminateur par rapport à la limite de la zone sûre/dangereuse détermine la classification Ex appropriée., pas le statut intrinsèquement sûr du segment.

La protection de la sécurité intrinsèque s'applique à l'énergie disponible dans la partie de la zone dangereuse du segment ̇ elle ne modifie pas l'exigence de classification des composants installés dans des zones sûres..

Si le terminateur est dans la zone de sécurité, la version non-Ex est appropriée.
