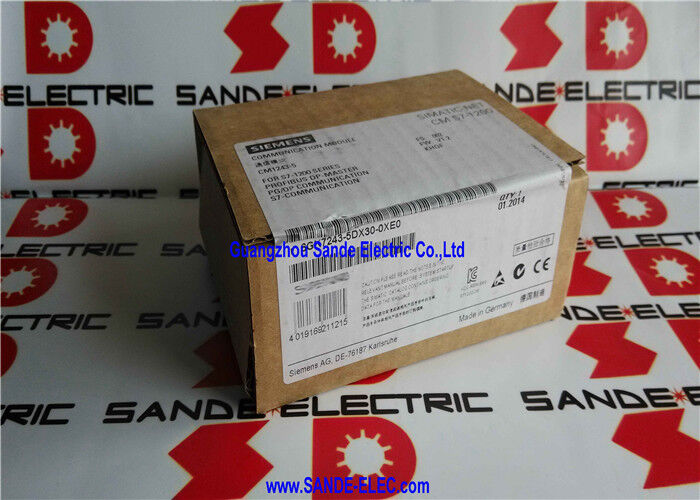

Module de communication Profibus Siemens Simatic S7-1200 6GK7243-5DX30-0XE0

Siemens 6GK7243-5DX30-0XE0 ∙ SIMATIC NET CM 1243-5 ∙ PROFIBUS DP Master Module pour S7-1200, 16 Slaves, 9,6kbps ∙ 12Mbps, 9 broches sous-D, 24VDC, 30×100×75mm, 0,19kg

Résumé

LeLes produits de la catégorie 1 doivent être présentés dans le catalogue de produits de la catégorie 1 ou 2.est le CM 1243-5 le module de communication maître PROFIBUS DP qui donne au SIMATIC S7-1200 une présence PROFIBUS complète.Il a été conçu à partir de zéro autour de PROFINET, ses processeurs incluent des interfaces PROFINET intégrées en standard.. PROFIBUS, en revanche, n'est pas disponible nativement sur le processeur S7-1200.Le CM 1243-5 comble cette lacune en ajoutant une interface principale PROFIBUS DP dédiée qui se branche directement dans la fente d'expansion gauche du S7-1200, fonctionnant indépendamment de l'interface PROFINET du processeur.

Pourquoi une nouvelle installation S7-1200 aurait-elle besoin de PROFIBUS? La réponse est presque toujours la base installée.moteurs de connexion, les entrées/sorties à distance, les instruments et les systèmes de sécurité.

Lorsque ces usines passeront à des processeurs S7-1200 ∙ migrant des plus anciens S7-200, S7-300,ou des plates-formes S7-400 ̇ les dispositifs de terrain PROFIBUS existants et le câblage ne sont pas remplacés dans le cadre de la mise à niveau du contrôleurLe CM 1243-5 permet au nouveau contrôleur S7-1200 d'entrer dans le rôle principal DP précédemment occupé par le CPU hérité,préservation de l'ensemble de l'infrastructure du dispositif de terrain tout en amenant le contrôleur à un courant, une plate-forme supportée.

The module is equally relevant for new S7-1200 installations where specific field devices — particularly established Siemens drives like the MICROMASTER 440 or older G120 variants — are available only with PROFIBUS interfaces.

Le CM 1243-5 rend ces dispositifs accessibles au S7-1200 sans nécessiter le remplacement du dispositif de terrain.

Principales spécifications

PROFIBUS DP Master 16 esclaves, entrée/sortie cyclique complète

Le CM 1243-5 fonctionne en tant que DP master Class 1, ce qui signifie qu'il gère l'échange cyclique de données avec tous les dispositifs PROFIBUS DP connectés.le CM 1243-5 envoie des données de sortie (valeurs de processus, points de réglage, mots de contrôle) à chaque esclave et reçoit des données d'entrée (mesures, mots d'état, valeurs de rétroaction) de chaque esclave,mise à jour de l'image de processus du processeur S7-1200 avec les données d'esclave entrantes et l'écriture des données de sortie du processeur sur les dispositifs d'esclave.

La limite de 16 esclaves définit le nombre maximum de dispositifs PROFIBUS DP que le CM 1243-5 peut gérer simultanément.et le volume total des données d'entrée/sortie des 16 esclaves doit s'adapter à la capacité d'échange de données du CM 1243-5.

Pour la majorité des applications S7-1200 PROFIBUS, 4 à 8 entraînements plus quelques stations d'E/S distantes, la limite de 16 esclaves est tout à fait adéquate.

Pour les réseaux PROFIBUS plus grands avec des dizaines d'esclaves, les S7-300 ou S7-400 avec leurs modules PROFIBUS CP dédiés ou leurs ports PROFIBUS intégrés sont la plateforme appropriée,comme ceux-ci prennent en charge jusqu'à 125 esclaves DP par interface principale.

The bus speed is automatically configured from the GSD (Generic Station Description) files of the slowest slave on the network — the network operates at the highest common speed that all installed slaves support.

Trois services de communication sur une seule interface PROFIBUS

Le CM 1243-5 fournit trois services de communication distincts sur son connecteur PROFIBUS unique et comprendre quel service est utilisé est important pour le dépannage et la conception du réseau:

Profibus DP maître cyclique:Le service principal

Le temps de cycle dépend de la vitesse du bus et du volume total de données, mais est généralement de quelques millisecondes à des vitesses PROFIBUS normales.

Communication avec les PG/OP:Permet à un terminal de programmation STEP 7 ou TIA Portal connecté au bus PROFIBUS d'accéder au processeur S7-1200 pour la surveillance en ligne, le téléchargement de programmes,et de diagnostic sans avoir besoin d'une connexion Ethernet séparée au processeur.

Ceci est particulièrement utile lorsque le réseau d'usine ne fournit pas d'accès Ethernet à l'armoire de commande.

Le numéro d'enregistrement est le numéro de l'établissement.Permet au S7-1200 d'échanger des données avec d'autres S7 PLC sur le même réseau PROFIBUS en utilisant le protocole S7 natif.

Un système S7-400 plus grand agissant comme contrôleur de surveillance d'usine peut communiquer avec les stations S7-1200 du réseau PROFIBUS à l'aide de blocs de fonction PUT/GET,lecture des données de processus et écriture de points de réglage sur le S7-1200 sans nécessiter une connexion Ethernet distincte.

Installation et configuration du portail TIA

Le CM 1243-5 se fixe au côté gauche du processeur S7-1200 par le connecteur système, la même interface mécanique et électrique utilisée par les autres modules de communication S7-1200.Il reçoit son courant continu de 24 V par ce connecteur de l'alimentation du système S7-1200, ne nécessitant aucune connexion électrique externe.

La configuration se fait entièrement dans la vue réseau et appareil du portail TIA.

Après avoir ajouté le CM 1243-5 au rack S7-1200 dans la configuration matérielle, le réseau PROFIBUS est défini (adresse du bus, vitesse),et chaque dispositif esclave est ajouté à partir du catalogue matériel TIA Portal en utilisant le fichier GSD de l'esclave.

Les données d'entrée/sortie de l'esclave sont mappées aux blocs de données PLC ou aux adresses d'entrée/sortie, et l'échange cyclique de données commence automatiquement une fois la configuration téléchargée et le réseau alimenté.

Le CM 1243-5 fonctionne indépendamment de l'activité PROFINET du processeur S7-1200, les deux réseaux fonctionnant en parallèle sur le même PLC.avec le processeur échangeant simultanément des données avec les esclaves PROFIBUS via le CM 1243-5 et avec les appareils PROFINET via son port PROFINET intégré.

Questions fréquentes

Q1: Le CM 1243-5 peut-il agir comme esclave DP PROFIBUS, ou seulement comme maître?

Le CM 1243-5 n'est qu'un maître DP il ne peut pas être configuré en tant qu'esclave DP. Cela signifie qu'il ne peut pas recevoir de données cycliques d'un maître DP de niveau supérieur et les transmettre au processeur S7-1200 en mode esclave.

Pour les applications où le S7-1200 doit agir comme un esclave DP PROFIBUS (connexion à un S7-400 de surveillance ou à un DCS en tant que maître),un module de communication différent le CM 1242-5 (6GK7242-5DX30-0XE0) est requisLe CM 1242-5 fournit une fonctionnalité DP slave.

Le CM 1243-5 et le CM 1242-5 sont des modules distincts pour des rôles distincts.

Q2: Qu'est-ce que le fichier GSD, et comment est-il utilisé lors de la connexion d'un esclave PROFIBUS au CM 1243-5?

Un fichier GSD (Generic Station Description) est un fichier de description de l'appareil fourni par le fabricant de l'appareil slave. Il décrit les capacités PROFIBUS de l'esclave, ses formats de données pris en charge,Tailles des données d'E/S, options de configuration et vitesses de bus prises en charge.

Dans le portail TIA, le fichier GSD de l'esclave est importé dans le catalogue matériel, et l'appareil esclave est ensuite ajouté à la configuration réseau PROFIBUS en utilisant ses propriétés définies par le GSD.

L'outil de configuration du portail TIA lit le fichier GSD pour déterminer la structure correcte du télégramme pour l'échange de données entre le maître et l'esclave CM 1243-5.

Les fichiers GSD pour les produits Siemens sont disponibles sur le portail Siemens Industry Online Support (SIOS) et les fichiers GSD esclaves tiers sont disponibles auprès des fabricants de dispositifs respectifs.

Q3: Un module CM 1243-5 est-il suffisant pour un S7-1200 qui nécessite à la fois PROFIBUS et une deuxième interface Ethernet?

Le CM 1243-5 ne fournit que PROFIBUS aucune fonctionnalité Ethernet. Si le S7-1200 a besoin d'une deuxième interface Ethernet (en plus du port PROFINET intégré au processeur),un module de communication distinct pour Ethernet (comme le CP 1243-1) doit être installé.

Le S7-1200 peut accueillir plusieurs modules de communication dans ses emplacements d'expansion du côté gauche, de sorte que la combinaison du CM 1243-5 pour PROFIBUS avec un CP 1243-1 pour Ethernet supplémentaire est une configuration valable,sous réserve des contraintes du nombre de créneaux et du budget énergétique du modèle spécifique de processeur S7-1200.

Q4: Le CM 1243-5 prend-il en charge l'opération isochrone PROFIBUS pour les applications de commande de mouvement?

The CM 1243-5 supports standard PROFIBUS DP cyclic communication (DP-V1 master Class 1) but is not designed for the isochronous PROFIBUS DP-V2 operating mode (also known as isochrone mode or clock synchronous communication) used in high-precision motion control.

For applications requiring microsecond-accurate time synchronisation between drives on PROFIBUS — such as multi-axis coordinated motion — a dedicated motion control platform (Siemens SIMOTION or S7-300/400 with PROFIBUS DP-V2 capable CP) is the appropriate solution.

Le CM 1243-5 est adapté à l'automatisation des processus et des machines lorsque la communication cyclique standard à des temps de cycle de millisecondes est suffisante.

Q5: Le portail TIA peut-il diagnostiquer les défauts d'esclave PROFIBUS à travers le CM 1243-5?

Oui, les diagnostics en ligne du portail TIA permettent d'accéder aux informations diagnostiques du CM 1243-5, y compris l'état de chaque esclave DP configuré,en erreur, ou absent du réseau.

Diagnostique individuelle des esclaves (octets d'alarme,les données diagnostiques étendues provenant d'appareils compatibles DP-V1) sont accessibles via l'affichage en ligne des appareils et du réseau du portail TIA lorsqu'ils sont connectés au S7-1200 via PROFINET ou USB.

Le CM 1243-5 génère lui-même des diagnostics dans le tampon de diagnostic du système S7-1200 si le réseau PROFIBUS développe une défaillance, fournissant des horodatages et des codes de défaillance qui aident à l'analyse de la cause profonde.
