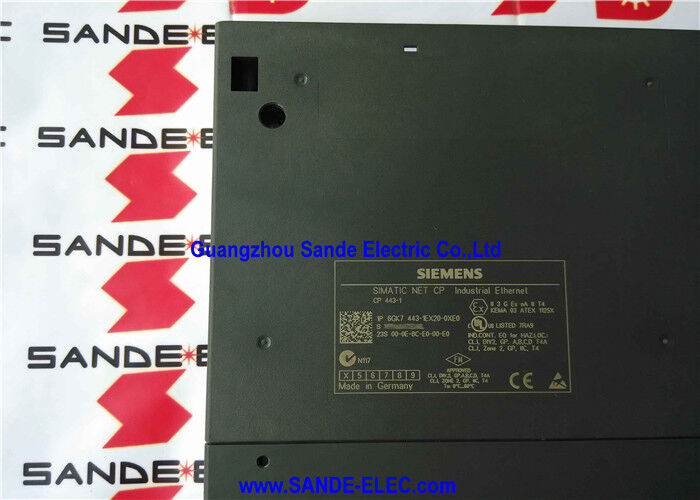

LeLes produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe.is the CP 443-1 communications processor for the SIMATIC S7-400 — the Industrial Ethernet interface module that connects the S7-400 PLC rack directly to 10/100 Mbit/s Ethernet networks while simultaneously acting as a PROFINET IO controller for distributed I/O systems.

Dans la hiérarchie des modules S7-400, le CP 443-1 se branche sur le plan arrière aux côtés des modules CPU et transporte la charge complète de communication réseau indépendamment du CPU,déchargement du traitement du protocole Ethernet afin que le processeur reste concentré sur l'exécution de son programme PLC sans surcharge de communication dégradant les performances du cycle d'analyse.

La caractéristique matérielle la plus distincte de la variante EX20 est son commutateur en temps réel à deux ports intégré construit autour de la puce ERTEC 400.

The two RJ45 ports are not two independent network connections — they share one IP address and form a switch that allows the module to participate in both linear (daisy-chain) and ring topologies without an external switch.

This is directly relevant for PROFINET IO installations where the linear topology through device-to-device connections reduces hardware cost and cabinet space compared to star-wired architectures requiring a central switch at every tier.

La topologie d'anneau, lorsqu'elle est combinée avec le protocole de redondance des médias (MRP), permet au réseau de se rétablir automatiquement d'une seule panne de câble ou de commutateur,maintenir les dispositifs PROFINET IO en ligne en cas de panne.

À 128 connexions actives en mode multiprotocole, le CP 443-1 EX20 peut maintenir simultanément un mélange de connexions d'échange de données S7, de connexions de prises TCP/IP ouvertes, de liaisons de contrôleurs PROFINET IO,et SEND/RECEIVE avec des périphériques compatibles S5 tous actifs simultanément et tous gérés indépendamment par le processeur du CP.

Le CP apparaît au processeur S7-400 comme un module standard dans le rack, avec l'échange de données géré par des zones de mémoire partagée du processeur définies dans NetPro pendant la configuration.

Principales spécifications

Services de communication ¥ Ce que chaque mode offre

La valeur du CP 443-1 dans un réseau d'usine provient de l'ampleur des modes de communication qu'il prend en charge simultanément.

Communication S7 (PUT/GET)est le protocole d'échange de données Siemens-Siemens.

Il permet aux processeurs S7-400 de lire et d'écrire des données directement vers d'autres contrôleurs S7 S7-300, S7-400, ou S7-1500 via une passerelle utilisant des blocs de programme PUT et GET.

Il s'agit de la norme pour la coordination inter-PLC dans les chaînes de production multi-contrôleurs,lorsqu'un contrôleur doit lire des valeurs de processus ou écrire des points de réglage à un autre contrôleur à travers le réseau de l'usine.

Récupérer/écrirefournit une compatibilité ascendante avec les systèmes SIMATIC S5 hérités qui utilisent l'ancien modèle de connexion S5.

Dans les usines où les systèmes S7-400 et S5 plus anciens coexistent, la capacité de récupération/écriture du CP 443-1 maintient la communication avec le matériel hérité sans nécessiter d'équipement de conversion de protocole.

Envoyer/recevoir (communication ouverte)met en œuvre des connexions TCP/IP ou ISO pour la communication avec des systèmes autres que Siemens ¢ des serveurs SCADA, des plateformes MES, des systèmes de qualité, des points d'intégration ERP,et contrôleurs tiers qui communiquent sur Ethernet standard.

Les blocs de fonction SEND et RECEIVE du programme du processeur S7-400 gèrent les données qui passent vers et depuis le CP pour ces connexions.

Contrôleur PROFINET IOconnecte les systèmes d'E/S distribués ET 200S, ET 200M, ET 200SP, les lecteurs compatibles avec PROFINET et les instruments directement au processeur S7-400 via le réseau Ethernet,sans avoir besoin d'une infrastructure de bus de terrain PROFIBUS séparée.

Le CP 443-1 EX20 gère l'échange cyclique de données IO avec jusqu'à 32 périphériques PROFINET IO qui prennent en charge le démarrage prioritaire,et gère toutes les communications PROFINET en temps réel indépendamment du cycle du programme CPU.

ERTEC 400 Commutateur intégré  Topologie et redondance

La puce ERTEC 400 à l'intérieur du CP 443-1 EX20 est le même silicium utilisé dans les commutateurs industriels SCALANCE X de Siemens pour les applications PROFINET.

Son intégration dans le module CP signifie que deux ports RJ45 sur la plaque de face du module sont des ports de commutation gérés partageant l'adresse Ethernet unique du module et non deux interfaces réseau distinctes.

Dans une topologie linéaire, les deux ports du CP se connectent à l'appareil à l'avant et à l'arrière dans une chaîne de marguerites,créer un segment Ethernet unique qui traverse plusieurs périphériques sans nécessiter un commutateur câblé à chaque nœud.

Dans une topologie d'anneau (lorsque MRP est activé), le deuxième port du dernier appareil se connecte à nouveau au premier, formant un anneau fermé.

La norme MRP définit comment un dispositif dans l'anneau agit comme Ring Manager,surveillance continue de l'intégrité de l'anneau et activation d'une voie alternative en moins de 200 millisecondes lorsque la rupture de l'anneau est détectée.

For PROFINET IO systems where maintaining IO communication continuity is important — particularly in applications where sensor or actuator data loss during a fault could create safety issues or process quality problems — the ring topology with MRP provides a cost-effective redundancy mechanism that uses only the cables and ports already present in the installation.

Liste de contrôle d'accès IP

La fonction liste de contrôle d'accès IP (ACL) permet au CP 443-1 d'accepter ou de rejeter les connexions entrantes provenant d'adresses IP spécifiques ou de plages d'adresses IP.

Cela fournit un contrôle d'accès à la couche réseau qui limite les systèmes externes qui peuvent initier des connexions au processeur S7-400 via le CP.

Dans un environnement d'usine où le réseau OT (Operational Technology) se connecte aux systèmes informatiques d'entreprise ou à l'infrastructure cloud, une ACL IP sur le CP crée un périmètre défini: seuls les serveurs SCADA,postes de travail d'ingénierie, et les systèmes HMI avec des adresses IP configurées peuvent établir des connexions, tandis que tout le reste du trafic réseau est bloqué au CP.

Il ne remplace pas une architecture réseau correctement conçue avec des pare-feu et une segmentation du réseau,mais il fournit une couche supplémentaire de protection contre l'accès non intentionnel ou malveillant au PLC via l'interface Ethernet.

Questions fréquentes

Q1: Le CP 443-1 EX20 a deux ports RJ45. Peut-il se connecter à deux sous-réseaux différents simultanément?

Non. Les deux ports RJ45 sont des ports sur le commutateur ERTEC 400 intégré au module et partagent une seule adresse IP. Ils ne sont pas deux interfaces réseau indépendantes sur différents sous-réseaux.Les deux ports appartiennent au même segment Ethernet.

La conception à double port prend en charge les topologies linéaires et d'anneau au sein d'un seul réseau.plusieurs modules CP 443-1 installés dans le même rack S7-400 seraient nécessaires.

Q2: Les connexions actives maximales sont énumérées comme 128.

La limite de 128 connexions est le total des modes de protocole actifs simultanément.

L'allocation entre la communication S7, SEND/RECEIVE ISO-on-TCP/ISO/UDP et PROFINET IO est configurée dans NetPro et consommée à partir du pool partagé.Les connexions de périphériques PROFINET IO consomment du même pool que les autres connexions.

L'allocation réelle dépend des exigences spécifiques de l'application. Un système avec de nombreux dispositifs PROFINET IO consomme plus de connexions du pool.laissant moins de données disponibles pour S7 et SEND/RECEIVE simultanément.

Le manuel d'utilisation du CP 443-1 fournit des tableaux détaillés du budget de connexion pour planifier la configuration maximale.

Q3: Le CP 443-1 EX20 peut-il être utilisé avec des processeurs redondants S7-400H?

Oui, l'EX20 peut être utilisé comme module de remplacement dans des configurations de processeurs H, y compris avec des processeurs H exécutant le micrologiciel V4.0 et version ultérieure.

Cependant, il existe des limites: le mode SSEND/SRECV sur l'interface SEND/RECV n'est pas pris en charge avec les processeurs H et PROFINET IO n'est pas pris en charge avec les processeurs H.

Pour les applications de système H nécessitant PROFINET IO, la variante CP avancée doit être spécifiée. La communication S7 et la norme SEND/RECEIVE dans les autres modes fonctionnent correctement avec les processeurs H.

Q4: Quel logiciel de configuration est requis pour configurer le CP 443-1 EX20?

Le CP 443-1 EX20 est configuré en utilisant SIMATIC STEP 7 (Classic) avec l'outil de configuration réseau NetPro.

Dans l'ÉTAPE 7, le module CP est ajouté à la configuration matérielle S7-400, puis NetPro est utilisé pour définir les connexions S7, SEND/RECEIVE, PROFINET IO,et tous les paramètres de réseau, y compris l'adresse IP, sous-réseau, paramètres DHCP et liste de contrôle d'accès IP.

Le portail TIA ne configure pas nativement le CP 443-1 EX20 pour le S7-400; STEP 7 Classic reste l'outil approprié pour cette génération de modules.

Q5: Le 6GK7443-1EX20-0XE0 est arrêté. Quel est le successeur recommandé?

Siemens recommande le CP 443-1 EX31 (6GK7443-1 EX31-0XE0) comme successeur du EX20.

L'EX31 conserve le même ensemble de fonctionnalités de base et l'interface physique (double RJ45,Commutateur basé sur ERTEC) tout en ajoutant une carte de circuit imprimé pour fonctionner à des températures ambiantes allant jusqu'à 70 °C plus large que la plage de fonctionnement standard de l'EX20.

L'EX31 est un remplacement automatique des EX30 et EX20 dans la plupart des applications.

Pour les nouveaux projets S7-400, Siemens recommande également d'évaluer le parcours de migration vers S7-1500 avec son intégration native PROFINET, ce qui élimine le besoin d'un module CP distinct.
