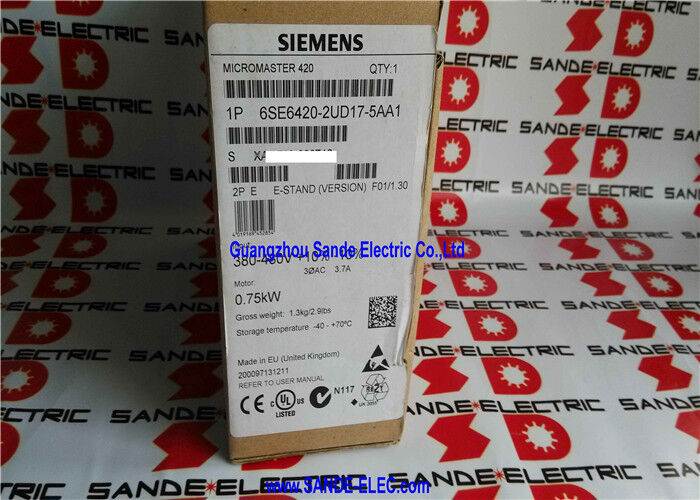

Siemens 6SE6420-2UD17-5AA1 MICROMASTER 420 Lecteur d'onduleur 0,75 kW CT / 3AC 380 480V / 3,70A

MICROMASTER 420

Le 6SE6420-2UD17-5AA1 est le membre de 0,75 kW de la gamme d'entraînement MICROMASTER 420 de Siemens, un entraînement à vitesse variable pour le contrôle de vitesse standard du moteur à courant alternatif dans les applications industrielles générales.75 kW sur une alimentation triphasée 380 ⋅ 480 V, c'est la classe de puissance d'entrée de gamme de la gamme MM420: pompes, ventilateurs, sections de convoyeur, petits compresseurs,et applications générales de conduite de machines où le contrôle de vitesse est requis mais les fonctions avancées de conduite ne le sont pas.

La désignation "sans filtre" est le point de décision d'achat déterminant pour cette variante.Le filtre intégré réduit le bruit de haute fréquence conduit sur l'alimentation en réseau, ce qui permet à l'entraînement de respecter les limites d'émission EMC pour son environnement sans composants externes supplémentaires.La variante sans filtre (cette unité) est plus petite et moins coûteuse, mais nécessite un filtre EMC externe pour répondre aux normes d'émission conduites si le site d'installation l'exige.

Le choix du filtre externe est déterminé par le courant nominal de l'entraînement (3,70 A), la longueur du câble et les exigences relatives à la classe d'émission du site (catégorie C2 ou C3 selon la norme EN 61800-3).Pour les installations dans des environnements résidentiels ou industriels légers où des limites strictes d'émission s'appliquentPour les installations dans des environnements industriels lourds sur des réseaux privés, l'entraînement peut fonctionner sans filtre externe sous réserve de l'évaluation EMC du site.

À 96% d'efficacité et un facteur de puissance de 0.95, le MM420 tire près de sa puissance réelle nominale du réseau sans composant réactif significatif, ce qui réduit la demande apparente d'énergie de l'infrastructure d'alimentation.

Principales spécifications

HO (surcharge lourde) courant nominal

La spécification de courant d'entrée de 3,70A est le courant nominal de surcharge lourde (HO).La classification HO de MICROMASTER 420 couvre les charges de couple constant où l'entraînement peut voir des courants de surcharge de pointe nettement supérieurs au courant nominal continu , compresseurs et applications de mélange où les charges de démarrage ou transitoires créent des pics de courant.

Pour les applications de ventilateurs et de pompes à couple de départ faible, la valeur HO est la marge de surcharge pour ces applications.l'entraînement peut généralement fournir une puissance moteur nominale plus élevée à la surcharge légère (LO).

Questions fréquentes

Q1: Quelle est la différence entre les variantes filtrées et non filtrées du MICROMASTER 420?

La variante de filtre comprend un filtre d'entrée EMC intégré, supprimant les émissions à haute fréquence conduites générées par l'action de commutation de l'entraînement de se propager sur l'alimentation réseau. The no-filter variant (6SE6420-2UD17-5AA1) omits this filter — the drive is more compact and costs less but requires an external EMC filter for EMC compliance in most industrial and all residential/commercial installationsLa fonctionnalité de conduite est identique entre les deux variantes.

Q2: Quelle est la taille du moteur que le MM420 0.75kW conduit à 380?

Le 6SE6420-2UD17-5AA1 entraîne un moteur à induction standard à trois phases de 0,75 kW (1 CV) à 380 ∼ 480 V. L'entraînement est adapté à la classe de puissance du moteur ∼ la plaque d'immatriculation du moteur doit afficher 0.75 kW à 380 ⋅ 480 V (connexion Y)Ne connectez pas un moteur significativement plus grand; le courant nominal de l'entraînement de 3,70 A détermine le courant continu maximum du moteur qu'il peut fournir.

Q3: Le MICROMASTER 420 prend-il en charge la fonction de sécurité STO (Torque éteint sans danger)?

Le MICROMASTER 420 de base (série 6SE6420) ne prend pas en charge STO en tant que fonction de sécurité certifiée. C'est une distinction clé par rapport à la série SINAMICS G120 ultérieure.Pour les applications nécessitant une STO certifiée ou d'autres fonctions de sécurité fonctionnelle (SIL 2 / PLd), le SINAMICS G120 avec PM (Power Module) et CU (Control Unit) avec fonctions de sécurité est le choix approprié.

Q4: Quels protocoles de communication le MICROMASTER 420 prend en charge?

L'unité de base MM420 fournit un port RS-485 en série prenant en charge le protocole USS (Universal Serial Interface) pour l'accès à distance aux paramètres, le réglage de la vitesse et les commandes de démarrage/arrêt.Une carte de communication PROFIBUS optionnelle peut être ajoutée pour l'intégration PROFIBUS DPLe lecteur ne supporte pas nativement les protocoles PROFINET ou Ethernet sans matériel supplémentaire.

Q5: Le 6SE6420-2UD17-5AA1 peut-il être réparé et d'où provient-il?

Oui, les entraînements MICROMASTER 420 sont réparables par le service d'entraînement de Siemens et par des centres de réparation spécialisés.cartes de conduite de porteLe MM420 est un produit mature avec une grande base installée;les unités neuves et les unités réaménagées testées sont disponibles par l'intermédiaire de l'approvisionnement propre de Siemens et du marché de rechange MM420 établi.Veuillez confirmer le numéro de pièce complet, y compris 2UD17-5AA1, pour assurer la configuration correcte de la puissance/voltage/filtre.
