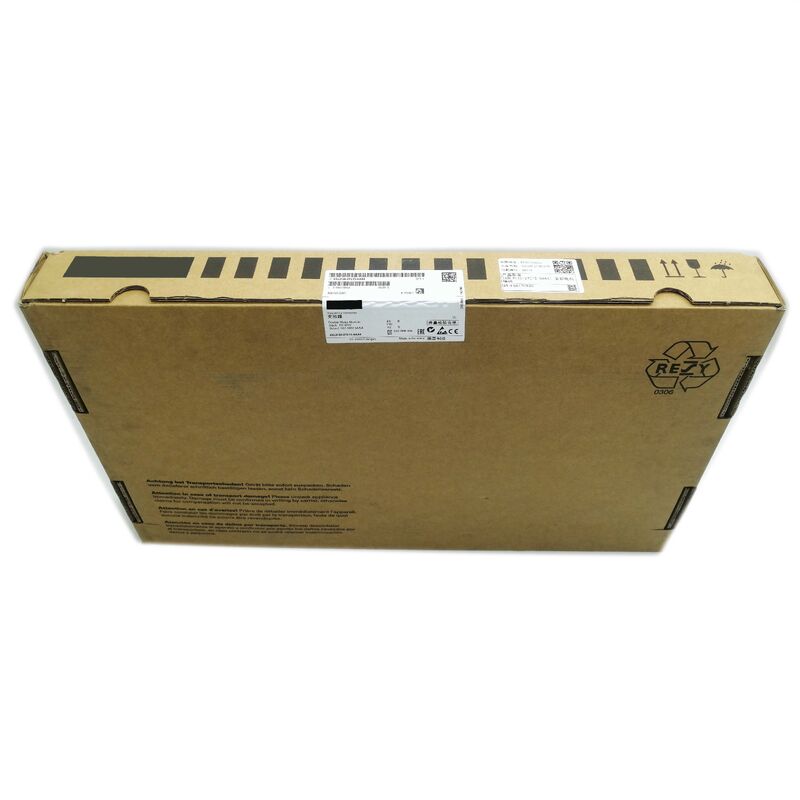

Le module à double moteur Siemens 6SL3120-2TE15-0AA4 SINAMICS S120
Format de livre 2 * 5A 600 VDC entrée 400V 3AC sortie Drive-CLiQ sécurité étendue intégrée IP20
Deux axes, un logement compact
Le Siemens 6SL3120-2TE15-0AA4 est un module double moteur SINAMICS S120 de taille de livre avec une puissance nominale de 2 * 5A, desservant deux axes indépendants à partir d'un boîtier compact.Il s'appuie sur la liaison commune en courant continu maintenue par le module de ligne en amont, communique avec l'unité de commande via Drive-CLiQ, et inclut une fonctionnalité intégrée de sécurité étendue complète sur les deux canaux en standard.
Spécifications techniques
| Numéro de la partie |
Les pièces détachées ne doivent pas être utilisées pour la fabrication d'un produit. |
| Série |
SINAMICS S120 est un appareil |
| Type de module |
Module à double moteur (inverseur à deux axes) |
| Format du cadre |
Taille du livre |
| Voltage d'entrée de liaison CC |
600 VDC |
| Voltage de sortie |
400 V, courant alternatif à trois phases |
| Courant de sortie nominal (pour chaque axe) |
5 A |
| Courant de charge de base (pour chaque axe) |
4.3 A |
| Courant de liaison en continu |
6 A |
| Plage de fréquence de sortie |
de 0 à 650 Hz |
| Capacité de surcharge |
150% pour les années 60 / 200% pour les années 3 |
| Méthode de refroidissement |
Refroidissement de l'air intérieur |
| Interface de communication |
Drive-CLiQ |
| Fonctions de sécurité |
Sécurité étendue intégrée (STO, SS1, SLS, SBC) |
| Classement de protection |
Résistance à la corrosion |
| Température de fonctionnement |
0°C à +40°C (une dégradation à +50°C est possible) |
| Connexions moteurs |
2 * connecteurs branchés |
| Connexion de bus en courant continu |
2 * barres de bus de liaison CC intégrées |
| Autobus à courant continu de 24 V |
Barre de commande en courant continu intégrée de 24 V |
| Entrées de stationnement sûres |
2 (un par canal) |
| Contrôle du freinage du moteur |
2 (un par canal) |
| Pays d'origine |
L'Allemagne |
Principales caractéristiques
- La conception compacte à double axe permet d'économiser de l'espace et de réduire le nombre de composants
- Capacité de surcharge de 150%/200% gère les exigences d'accélération maximale
- 0 à 650 Hz fréquence de sortie prend en charge les moteurs à grande vitesse et à haut nombre de pôles
- Fonctions de sécurité indépendantes pour chaque axe (STO, SS1, SLS, SBC)
- Interface Drive-CLiQ pour la reconnaissance et la configuration automatiques des modules
- Le refroidissement par air interne élimine le besoin de systèmes de refroidissement externes
Questions fréquemment posées
Quelle est la puissance nominale correspondant au courant de sortie de 5 A par canal?
À 400 V de sortie en 3 phases et à un courant nominal de 5 A, chaque canal fournit environ 2,7 kW de puissance de sortie continue, adaptée aux servo-motors et aux moteurs asynchrones compacts de la gamme inférieure à 3 kW.
Les deux canaux moteurs peuvent-ils fonctionner de façon totalement indépendante, y compris lors d'événements de sécurité indépendants?
Chaque canal a sa propre entrée de sécurité et sa propre sortie de contrôle de freinage, permettant des arrêt indépendants sans affecter l'autre canal.
Quelle est la différence entre le 6SL3120-2TE15-0AA4 et le 6SL3120-2TE15-0AD0?
Les deux sont des modules à double moteur SINAMICS S120 de taille de livre, classés à 2 * 5A.tandis que AD0 est le type D de taille de livre avec un profil plus étroit pour les installations d'armoires serrées.
Ce module nécessite-t-il un refroidissement externe ou un conduit de refroidissement?
Non, le module est entièrement refroidi par air interne avec un ventilateur intégré, aucun ventilateur externe, échangeur de chaleur ou connexion de conduit de refroidissement n'est nécessaire.
Quelles variantes de l'unité de contrôle sont compatibles avec ce module?
Compatible avec toute unité de commande compatible SINAMICS S120 prenant en charge les modules moteur de taille livre via Drive-CLiQ, y compris les unités de commande CNC intégrées CU320-2, CU310-2, SIMOTION D et SINUMERIK.
