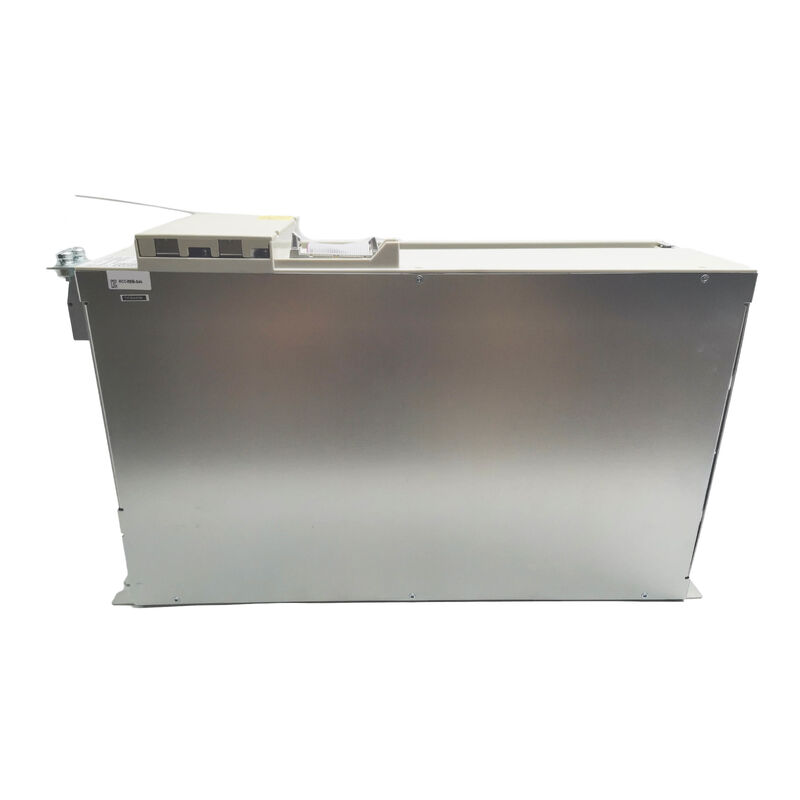

Module d'alimentation Simodrive Sinamics 6SN1123-1AA00-0BA2 6SN1123-1AA00-0BA2 à refroidissement interne

Siemens 6SN1123-1AA00-0BA2 SIMODRIVE 611 Module de refroidissement interne 400/480V AC / 600V DC Lien

Module de puissance dans l'architecture SIMODRIVE 611

Le 6SN1123-1AA00-0BA2 est un module d'alimentation de la série SIMODRIVE 611, la plateforme d'entraînement qui est devenue le système d'entraînement à axe standard pour les machines-outils à commande SINUMERIK dans l'industrie automobile,l'aérospatialeLe module d'alimentation gère la commutation à courant élevé pour la sortie du moteur.La carte de commande de l'entraînement un composant séparé qui est monté sur le module de puissance porte les paramètres de l'axe et gère la communication avec le contrôleur SINUMERIK.

Lorsqu'un module d'alimentation tombe en panne alors que la carte de commande de l'entraînement est intacte,la carte de commande est transférée au module d'alimentation de remplacement. Les paramètres d'entraînement sont stockés dans le contrôleur ou la carte de commande.Un téléchargement de paramètres à partir de la NCU ou de l'outil de configuration du lecteur après l'installation rétablit les réglages de l'axe.

Principales spécifications

Refroidissement interne La spécification correcte pour les enceintes standard

Le suffixe 0BA2 identifie la variante de refroidissement interne. Ce module gère la dissipation thermique à l'aide du flux d'air ambiant de l'armoireaucune infrastructure de refroidissement supplémentaire n'est requise au-delà d'une ventilation adéquate des cabinetsLa version de refroidissement interne est correcte pour:

• Armoires fermées standard avec ventilation normale où il n'y a pas de refroidissement par liquide
• Remplacement d'un module de refroidissement interne SIMODRIVE 611 existant
• Layouts limités en espace où l'ajout d'un matériel de refroidissement externe nécessiterait une refonte de l'armoire

La variante de refroidissement externe fait passer un dissipateur thermique à travers le panneau arrière de l'armoire pour maintenir la chaleur à l'extérieur du boîtier.Le remplacement d'un module de refroidissement interne par une variante de refroidissement externe (ou vice versa) modifie les exigences d'installation de l'armoire- Correspondre le suffixe de refroidissement à l'installation originale.

Architecture du bus en continu  Remplacement d'un seul module

Les modules SIMODRIVE 611 partagent un bus CC commun au sein d'un groupe d'entraînement. Replacing a single failed power module restores the axis without affecting adjacent drives — the DC bus architecture means the replacement is mechanically and electrically self-contained within the drive group.

Avant tout travail:Les condensateurs SIMODRIVE 611 conservent des tensions dangereuses pendant plusieurs minutes après coupure de courant.L'indicateur de charge LED du module doit être complètement éteint avant de manipuler les connexions..

Questions fréquentes

Q1: Le 6SN1123-1AA00-0BA2 est-il compatible avec les SINUMERIK 840D et 810D?

SIMODRIVE 611 a été conçu comme le système d'entraînement pour SINUMERIK 840D sl, 840D, et 810D.Vérifier les paramètres d'affectation des axes et de configuration de l'entraînement dans la NCU avant de mettre en service le module de remplacement.

Q2: Quelle est la différence entre les versions de refroidissement interne et externe?

Le refroidissement interne utilise le flux d'air ambiant de l'armoire ̇ aucun dissipateur de chaleur externe ou circuit de refroidissement dédié n'est nécessaire.maintenir la chaleur à l'extérieur de l'enceinte. Utilisez toujours la variante correspondant à la configuration de refroidissement de l'installation existante. Le suffixe du numéro d'ordre identifie le type de refroidissement.

Q3: Ce module peut-il remplacer une unité défectueuse sans reconfigurer le système d'entraînement?

Dans la plupart des cas, oui, à condition que le remplacement ait le même numéro d'ordre que l'original.Après installation physique, télécharger les paramètres d'axe à partir de la NCU ou de l'outil d'entraînement pour restaurer les paramètres.Vérifiez toujours la compatibilité du micrologiciel entre la carte de commande du lecteur et la version du contrôleur SINUMERIK avant la mise en service.

Q4: Le 6SN1123-1AA00-0BA2 comprend-il la carte de commande de l'entraînement?

Non. Le 6SN1123 est uniquement le module de puissance. La carte de commande de l'entraînement portant les paramètres d'axe et la communication SINUMERIK est un composant séparé qui est monté sur le module de puissance.Les deux doivent être présents pour que l'axe fonctionne.. Lors du remplacement d'un module d'alimentation défectueux, transférer la carte de commande d'entraînement d'origine sur le remplacement si elle est intacte.

Q5: Qu'est-ce qui doit être vérifié avant d'installer ce module de remplacement?

Vérifiez que le bus CC est entièrement déchargé (indicateur de charge LED éteint). Vérifiez que le numéro de commande de remplacement correspond exactement à l'original, y compris le suffixe de refroidissement (0BA2 = interne).Confirmer que la carte de commande d'entraînement installée sur le nouveau module est correctement configurée ou que l'original a été transféré de l'unité défaillanteAprès l'installation, effectuer un essai contrôlé à charge réduite avant de remettre l'axe en pleine production.
