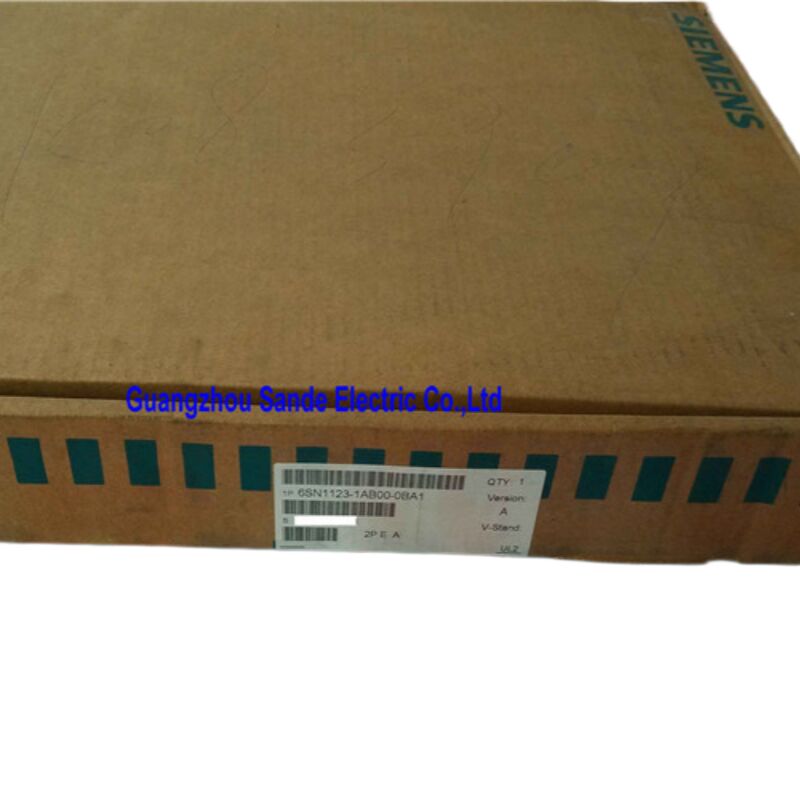

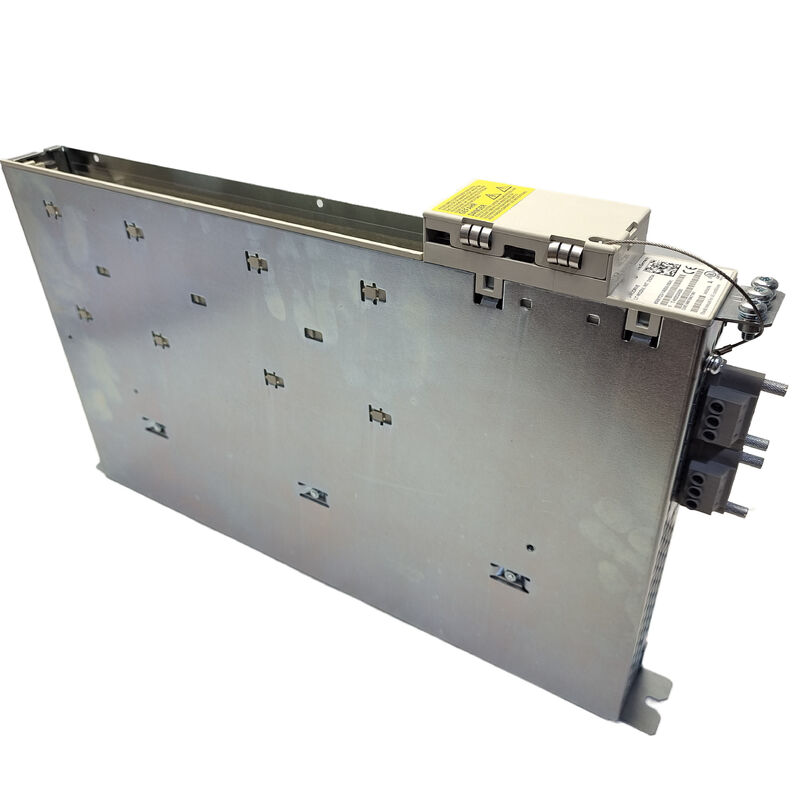

25A Simodrive Servo Motor Driver Power Module 6SN1123-1AB00-0BA1

Siemens 6SN1123-1AB00-0BA1 — Module d'alimentation SIMODRIVE 611, 2 axes, 25 A, refroidissement interne

Présentation du produit

Le 6SN1123-1AB00-0BA1 est un module d'alimentation double axe de la plateforme d'entraînement servo SIMODRIVE 611 de Siemens, une plateforme qui a alimenté des machines-outils CNC dans le monde entier pendant des décennies. Avec une puissance de sortie combinée de 25 A et la capacité d'entraîner simultanément deux axes moteur à partir d'un seul module, cette unité représente le type de praticité d'ingénierie qui a fait de la série SIMODRIVE 611 un équipement standard dans les centres d'usinage, les cellules de tournage et les rectifieuses fonctionnant avec des commandes SINUMERIK.

Le module gère le travail de conversion de puissance élevée : il prend l'énergie du bus CC fournie par le module d'alimentation SIMODRIVE 611, l'inverse en une sortie CA triphasée précisément contrôlée, et délivre cette sortie aux moteurs servo ou broches connectés. L'intelligence — boucle de courant, régulation de vitesse, positionnement — réside dans le module de commande qui se monte à côté sur le rail d'entraînement. Ensemble, ils forment un axe d'entraînement complet.

Spécifications techniques

Structure du système SIMODRIVE 611 — et position de ce module

Comprendre ce que fait ce module nécessite un bref aperçu de l'organisation de l'armoire SIMODRIVE 611.

Un groupe d'entraînement SIMODRIVE 611 complet commence par un module d'alimentation/régénératif, qui redresse l'alimentation secteur triphasée entrante et maintient le bus CC partagé. Chaque module d'alimentation de l'armoire puise dans ce bus. Le 6SN1123-1AB00-0BA1 s'intègre dans ce groupe, se place sur le rail d'entraînement et se connecte au bus CC via le système d'interconnexion des modules — aucun câblage d'alimentation individuel entre les modules n'est requis.

Monté directement sur ce module d'alimentation se trouve un module de commande (commandé séparément), qui traite le retour d'encodeur et ferme les boucles de vitesse et de courant. L'association du module d'alimentation et du module de commande forme un axe d'entraînement complet — ou dans ce cas, deux axes complets dans une seule largeur de module. Cette conception à double axe n'est pas un compromis ; c'est une caractéristique délibérée d'économie d'espace qui permet à deux axes à faible courant de partager un emplacement, gardant l'armoire d'entraînement compacte.

Le module s'interface également avec les éléments de protection et de commutation de l'armoire : contacteur de ligne, réacteur de commutation et filtre de ligne. Tous ceux-ci se trouvent en amont et font partie de la conception du système SIMODRIVE 611.

Refroidissement interne — Ce que cela signifie en pratique

La désignation "1AB00" dans le numéro de pièce l'identifie comme une variante à dissipation thermique interne, par opposition aux configurations à dissipateur thermique externe ou refroidies par liquide disponibles dans la gamme plus large de SIMODRIVE 611.

Avec le refroidissement interne, la chaleur perdue est dissipée dans l'intérieur de l'armoire d'entraînement plutôt que par un dissipateur thermique arrière monté à l'extérieur de la paroi du panneau. Cela simplifie l'installation de l'armoire — aucune découpe dans le panneau arrière n'est requise — mais cela impose une demande plus importante sur le système de ventilation de l'armoire. L'alimentation produit de la chaleur comme sous-produit de son fonctionnement normal, donc un ventilateur ou un système de refroidissement alternatif est nécessaire pour que l'ensemble du système fonctionne correctement. Une armoire bien ventilée avec refroidissement par air forcé est une pratique courante. Le fonctionnement du module au-delà de sa température ambiante nominale de 45 °C déclenchera la protection thermique et provoquera éventuellement des défauts d'entraînement.

Moteurs et modules de commande compatibles

Le 6SN1123-1AB00-0BA1 est conçu pour entraîner une gamme de types de moteurs servo et broches Siemens, notamment :

• Série 1FT5 et 1FT6 moteurs servo synchrones (applications d'avance)
• Série 1PH moteurs broches asynchrones
• Moteurs asynchrones à induction standard (lorsque l'onduleur est configuré pour la fréquence de commutation appropriée — 4 kHz ou 8 kHz pour le mode MA)
• Série 1PM moteurs broches à arbre creux pour applications à entraînement direct
• Moteurs non-Siemens, à condition qu'ils répondent aux exigences de compatibilité de modulation sinusoïdale conformément à la documentation du fabricant du moteur

Cette gamme de compatibilité moteur reflète l'utilisation du module dans une grande variété de configurations de machines-outils — du meulage de précision au tournage lourd — tant que le courant moteur requis reste dans les limites de 9 A (avance) et 8 A (broche) par axe.

Les variantes prédécesseurs et successeurs compatibles incluent le 6SN1123-1AB00-0BA0 (révision matérielle antérieure) et le 6SN1123-1AB00-0BA2 (révision ultérieure), qui partagent les mêmes caractéristiques électriques.

Applications typiques de machines

Cette taille spécifique de module d'alimentation — double axe 25 A — est un choix courant pour les axes auxiliaires et secondaires où les courants moteur sont modérés. Les cas d'utilisation typiques incluent :

• Centres d'usinage CNC: entraînements d'axes X, Y, Z ou rotatifs sur des configurations de broches plus petites
• Tours: axes de positionnement de tourelle et axes de sous-broche
• Rectifieuses: entraînements de tête de meulage et de tête d'ouvrage
• Aléseuses et machines à tailler les engrenages fonctionnant avec des commandes SINUMERIK 840D ou 810D

Le format double axe est particulièrement pratique lorsque deux axes partagent des exigences de courant similaires — il divise par deux le nombre d'emplacements de module requis par rapport à deux unités à axe unique.

Notes d'approvisionnement — Statut arrêté

Le 6SN1123-1AB00-0BA1 porte une classification arrêtée de Siemens, ce qui signifie qu'il n'est plus en production active. Ceci est attendu pour la plateforme SIMODRIVE 611, qui a été remplacée par la famille d'entraînements SINAMICS S120 pour les nouvelles constructions de machines.

Cependant, pour les applications de maintenance, les systèmes SIMODRIVE 611 restent opérationnels sur une très large base installée de machines CNC existantes — et les modules de remplacement sont largement disponibles auprès de fournisseurs spécialisés de pièces d'automatisation industrielle, généralement sous forme de stock neuf ancien ou d'unités reconditionnées/d'échange professionnelles. Lors de l'approvisionnement, recherchez des fournisseurs qui effectuent des tests fonctionnels sur un banc d'essai moteur avant la vente, car cela fournit une assurance significative que l'étage de puissance et les interfaces de commande du module fonctionnent correctement.

Questions fréquemment posées

Q1 : Quels modules de commande sont compatibles avec le 6SN1123-1AB00-0BA1 ?

Ce module d'alimentation accepte toute la gamme de modules de commande SIMODRIVE 611, y compris les cartes de commande standard et universelles de la série 6SN1118 pour les applications d'avance et de broche. Le module de commande correct dépend du type de moteur (synchrone ou asynchrone), du système de retour (résolveur, encodeur ou système de mesure directe) et des fonctions de commande requises. L'association doit être confirmée par rapport au manuel du système SIMODRIVE 611 ou à la configuration de machine existante — les modules d'alimentation et les modules de commande ne sont pas universellement interchangeables malgré la compatibilité physique.

Q2 : Ce module est-il un remplacement direct des variantes 6SN1123-1AB00-0BA0 et 0BA2 ?

Dans la plupart des cas, oui. Les suffixes BA0, BA1 et BA2 indiquent des révisions matérielles du même produit de base. Les caractéristiques électriques, le facteur de forme et les positions des connecteurs sont cohérents entre les révisions. Cependant, les versions spécifiques du micrologiciel sur le module de commande peuvent interagir différemment avec des révisions matérielles particulières dans certains cas limites. Lors du remplacement d'une unité défectueuse, notez la révision d'origine et faites correspondre si possible. Si la révision exacte n'est pas disponible, la variante BA1 est généralement acceptée comme compatible avec les systèmes équipés à l'origine de BA0 ou BA2.

Q3 : La machine affiche un défaut d'entraînement après l'installation d'un module de remplacement — que faut-il vérifier en premier ?

Commencez par la tension du bus CC. Si le module d'alimentation n'est pas sous tension ou si son signal de prêt n'est pas présent, le module d'alimentation ne fonctionnera pas, quelle que soit sa condition. Ensuite, vérifiez que le module de commande est correctement en place et que ses signaux d'activation (AS1/AS2 et l'activation d'impulsion) sont actifs. Les décalages de paramètres — en particulier le jeu de données moteur si un module de commande a également été remplacé — sont une autre cause fréquente. Enfin, vérifiez les codes d'erreur résiduels stockés dans la commande ; certaines commandes SINUMERIK conservent un historique d'alarmes qui pointe directement vers la séquence de défaut.

Q4 : Que se passe-t-il si le refroidissement de l'armoire tombe en panne pendant le fonctionnement de ce module ?

La protection thermique interne du module se déclenchera avant que tout dommage permanent ne survienne dans des conditions de défaut normales. L'entraînement émettra un avertissement de température à un seuil défini, suivi d'un arrêt contrôlé si la température continue d'augmenter. Le plafond de fonctionnement est de 45 °C ambiant ; un fonctionnement prolongé au-delà de ce niveau dégrade la durée de vie des composants même sans déclencher de défaut immédiat. Après un arrêt thermique, laissez un temps de refroidissement adéquat avant de redémarrer — remettre sous tension immédiatement dans une armoire encore chaude est une erreur courante qui provoque des défauts répétés.

Q5 : Ce module peut-il être réparé plutôt que remplacé ?

La réparation spécialisée est une option bien établie pour les modules SIMODRIVE 611, plusieurs fournisseurs de services européens et nord-américains proposant des programmes d'échange testés. Une réparation de qualité devrait inclure le remplacement des condensateurs et d'autres composants passifs sensibles à l'âge — pas seulement de la pièce défectueuse — ainsi qu'un test fonctionnel complet dans des conditions de charge. Cette approche coûte généralement beaucoup moins cher qu'un équivalent neuf ou une unité reconditionnée de haute qualité. Pour les machines où la plateforme SIMODRIVE 611 restera en service pendant plusieurs années, avoir au moins un module de rechange testé en stock est une stratégie de maintenance pratique étant donné le statut arrêté de la gamme de produits.

Le 6SN1123-1AB00-0BA1 est fourni uniquement comme module d'alimentation. Un module de commande SIMODRIVE 611 compatible est requis pour une fonction d'entraînement complète et doit être commandé séparément. Référez-vous toujours au manuel du système Siemens SIMODRIVE 611 pour les procédures d'installation, d'affectation des paramètres et de mise en service.
