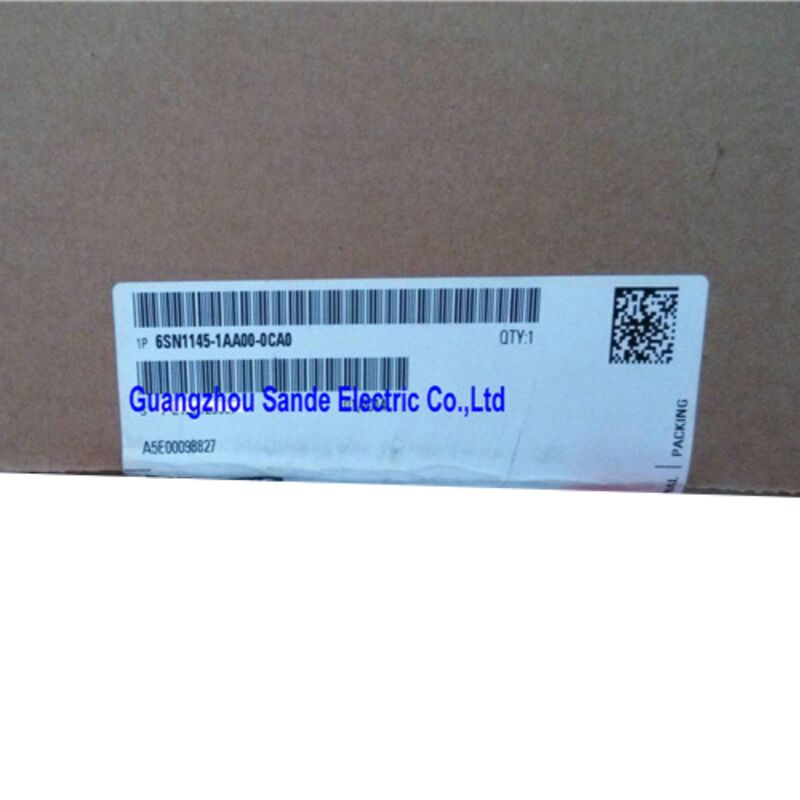

Siemens 6SN1145-1AA00-0CA0 — Module d'alimentation SIMODRIVE 611, 28/50 kW, non régulé, refroidissement interne

Ce que fait réellement ce module

Avant d'entrer dans les spécifications, il est utile de clarifier le rôle que joue ce composant — car "module d'alimentation" est un terme qui signifie différentes choses selon les systèmes d'entraînement.

Dans l'architecture SIMODRIVE 611, le module d'alimentation est le premier module du groupe d'entraînement. Il est placé à l'extrême gauche du rail de l'armoire, se connecte directement à l'alimentation triphasée et remplit une fonction essentielle : il redresse la tension alternative entrante et établit le bus CC partagé dont tous les modules de puissance du groupe tirent leur énergie. Sans un module d'alimentation correctement dimensionné et fonctionnel, aucun des entraînements d'axe ne fonctionne. Cela fait du 6SN1145-1AA00-0CA0 la base de toute l'armoire SIMODRIVE 611 — pas un composant périphérique, mais la source d'alimentation centrale.

Cette variante particulière est le type non régulé (UI), d'une puissance de 28 kW en continu / 50 kW en pointe, avec dissipation thermique interne et compatibilité avec les familles d'entraînements SIMODRIVE 611A (analogique) et SIMODRIVE 611D (numérique).

Spécifications techniques

Alimentation non régulée — Comprendre la distinction

La plateforme SIMODRIVE 611 propose deux types de modules d'alimentation, et la différence entre eux a de réelles implications sur le comportement du système.

Alimentation non régulée (UI) — le type de ce module — produit une tension de bus CC directement proportionnelle à la tension du réseau entrant. Il n'y a pas de régulation de tension active. La liaison CC se situe à environ 1,35 fois la tension d'alimentation, ce qui, pour une alimentation de 400 V, donne environ 540 V CC. Si la tension du réseau fluctue, la tension du bus CC fluctue avec elle. Lorsqu'un axe connecté décélère, l'énergie de régénération retourne dans le bus CC et augmente la tension du bus. Si aucun autre axe ne peut absorber cette énergie au même moment, un module de freinage doit être utilisé pour éviter les défauts de surtension.

Les modules d'alimentation régulée / régénérative (I/R)

— une famille de produits différente — utilisent un contrôle actif pour maintenir la tension du bus CC constante et peuvent renvoyer l'énergie de freinage régénérative à l'alimentation du réseau. Ils coûtent plus cher et nécessitent des composants de ligne supplémentaires, mais éliminent le besoin de résistances de freinage dans de nombreuses applications.

Pour le 6SN1145-1AA00-0CA0, la conception non régulée est tout à fait appropriée lorsque le groupe d'entraînement commande des moteurs qui s'arrêtent par inertie, ou lorsqu'un module de freinage gère l'énergie de décélération. De nombreuses machines-outils de production entrent dans cette catégorie, et le circuit plus simple du module UI est intrinsèquement plus robuste dans le temps.

Configuration du système — Où ce module s'intègreLe groupe d'entraînement SIMODRIVE 611 est assemblé sur un rail commun, les modules partageant le bus CC via leur interconnexion de fond de panier. Le module d'alimentation doit occuper la position la plus à gauche

du groupe — c'est une exigence stricte, pas une préférence. À sa droite se trouve le boîtier NCU (s'il est présent), suivi des modules d'entraînement de broche disposés de gauche à droite par ordre décroissant de courant, puis des modules d'axes d'avance dans la même séquence décroissante.Le module d'alimentation contient également le circuit du contacteur réseau

. Lorsque les signaux d'autorisation sont satisfaits et que le système est prêt à fonctionner, le module d'alimentation ferme le contacteur réseau en interne, connectant le bus CC à l'alimentation redressée. Cette mise sous tension séquencée permet au groupe d'entraînement entier d'être activé et désactivé en toute sécurité comme une seule unité depuis la commande CNC.

Pour un module de 28/50 kW, la charge totale connectée au bus CC — calculée comme la somme de toutes les exigences des modules de puissance tenant compte du cycle de service et du facteur de simultanéité — doit rester dans la capacité nominale du module. Le dépassement de cette limite entraîne des défauts de surintensité au niveau de l'alimentation plutôt qu'au niveau des modules de puissance individuels, ce qui peut rendre le diagnostic des défauts confus si le système n'a pas été correctement dimensionné lors de la mise en service.

Refroidissement interne — Exigences de l'armoireLe suffixe "0CA0" dans ce numéro de pièce identifie la configuration de refroidissement interne

. Cela signifie que le dissipateur thermique du module est entièrement à l'intérieur de l'enceinte de l'armoire, dissipant la chaleur perdue dans le volume d'air intérieur de l'armoire.

Les implications pour la conception de l'armoire sont simples : l'enceinte doit être adéquatement ventilée pour éviter l'accumulation de chaleur. À pleine charge, un module d'alimentation de 50 kW génère une puissance thermique significative, et le dimensionnement du ventilateur de l'armoire doit en tenir compte, ainsi que de la chaleur des modules de puissance connectés, du matériel de commande et de toute autre source de chaleur dans l'enceinte. Siemens a publié des directives de conception thermique dans le manuel de configuration SIMODRIVE 611 pour ce calcul exact.

La configuration de refroidissement alternative — où le dissipateur thermique dépasse par une découpe dans le panneau arrière — réduit la charge thermique à l'intérieur de l'armoire mais nécessite une installation mécanique plus complexe. La variante de refroidissement interne est généralement préférée lorsque la modification de l'armoire est restreinte ou lorsque l'environnement d'installation rend l'accès au panneau arrière difficile.

Applications typiques de machines

• La puissance nominale de 28/50 kW positionne le 6SN1145-1AA00-0CA0 dans la gamme moyenne de la gamme d'alimentation SIMODRIVE 611 — suffisamment grand pour supporter des centres d'usinage multi-axes avec des entraînements de broche pleine taille, suffisamment compact pour que le groupe d'entraînement ne dépasse pas des dimensions d'armoire gérables. Les applications courantes comprennent :Centres d'usinage CNC
• avec un axe de broche et trois à cinq axes d'avanceCentres de tournage et tours
• avec tourelle servo, contre-poupée et axe CRectifieuses
• nécessitant plusieurs axes d'avance coordonnésMachines à tailler et à tailler les engrenages
• fonctionnant avec des commandes SINUMERIK 840D ou 810DAléseuses et fraiseuses

dans les environnements aérospatiaux et de génie lourd

La double compatibilité avec les systèmes 611A (analogique) et 611D (numérique) confère à ce module une empreinte exceptionnellement large sur la base installée de machines-outils équipées de SIMODRIVE.

Considérations d'approvisionnementCette pièce est arrêtée / pièce de rechange

de Siemens, conformément au cycle de vie de fin de fabrication active de la plateforme SIMODRIVE 611. Siemens a fait passer les nouvelles conceptions de machines à la plateforme SINAMICS S120, mais la base installée de SIMODRIVE 611 reste énorme, et les modules de remplacement continuent d'être activement échangés par des fournisseurs spécialisés en automatisation industrielle.

• Lors de l'approvisionnement du 6SN1145-1AA00-0CA0, la distinction clé à faire est entre :Stock neuf ancien (NOS)
• : Unités Siemens d'origine dans leur emballage scellé, commandant généralement une prime de prix importante mais offrant une confiance totale dans l'âge et l'état du composantUnités reconditionnées / d'échange
• : Modules testés et remis à neuf par des professionnels, appropriés pour la plupart des applications de maintenance lorsqu'ils sont achetés auprès de spécialistes réputés qui testent sur des bancs d'essai d'entraînement actifsStock d'occasion non testé

: Comporte un risque important pour un module de cette criticité — la défaillance du module d'alimentation met hors service tout le groupe d'entraînement, de sorte que le coût d'une deuxième défaillance pendant un temps d'arrêt de production peut largement dépasser l'économie réalisée sur une unité moins chère

Questions fréquemment posées

Q1 : Quelle est la différence entre les puissances nominales de 28 kW et 50 kW sur ce module ?Le 6SN1145-1AA00-0CA0 porte une double puissance nominale car le module d'alimentation doit supporter deux profils de charge différents. Le chiffre de 28 kW est la puissance nominale continue — la charge soutenue que le module peut supporter indéfiniment dans des conditions de fonctionnement normales. Le chiffre de 50 kW

est la capacité de pointe, disponible pendant de courtes périodes lorsque les axes connectés accélèrent simultanément sous forte charge. Lors du dimensionnement d'un module d'alimentation pour un nouveau groupe d'entraînement, le calcul doit confirmer que la demande de pointe et la moyenne continue restent dans ces limites respectives sur le cycle de service le plus défavorable de la machine.

Q2 : Ce module fonctionne-t-il avec les systèmes SIMODRIVE 611A (analogique) et 611D (numérique) ?

Oui — la désignation "A/D" dans la description du produit confirme la compatibilité avec les deux générations. Le module d'alimentation lui-même n'est pas sensible au fait que les modules de puissance connectés utilisent un contrôle analogique ou numérique ; sa tâche est de fournir le bus CC quoi qu'il arrive. Des configurations mixtes 611A et 611D dans le même groupe d'entraînement sont possibles et étaient couramment trouvées sur les machines qui ont subi des mises à niveau partielles de leurs entraînements au cours de leur durée de vie.

Q3 : La machine déclenche un défaut de surtension sur le bus CC lors du freinage — le module d'alimentation pourrait-il être en cause ?Pas nécessairement le module d'alimentation lui-même, mais la configuration du système autour de lui. Avec un module UI non régulé, l'énergie de freinage régénérative n'a nulle part où aller à moins qu'un module de résistance de freinage

ne soit présent et correctement dimensionné. Si la résistance de freinage est défectueuse, sous-dimensionnée ou n'a jamais été installée, une surtension du bus CC lors de la décélération est le résultat attendu. Vérifiez l'état du module de freinage et la condition de la résistance avant de suspecter le module d'alimentation. Si le module d'alimentation échoue réellement, le symptôme le plus typique est l'incapacité d'établir le bus CC lors de la mise sous tension, souvent accompagné d'un code de défaut spécifique sur l'affichage SINUMERIK.

Q4 : Quels composants de ligne en amont sont requis avec ce module d'alimentation ?Un groupe d'entraînement SIMODRIVE 611 utilisant ce module d'alimentation nécessite plusieurs composants en amont pour fonctionner correctement et en toute sécurité. Un filtre de ligne est requis pour la conformité CEM. Un réacteur de commutation (réacteur HF)

doit être installé entre le filtre de ligne et le module d'alimentation pour limiter le taux d'augmentation du courant et protéger le pont redresseur. L'alimentation du réseau doit être un système TN mis à la terre ; pour les alimentations IT ou TT, un transformateur d'isolement avec le groupe vectoriel correct (Yyn0) est requis. Un fusible de ligne ou un disjoncteur calibré pour le courant d'entrée maximal du module d'alimentation doit également être fourni. Ces exigences sont spécifiées dans le manuel de configuration SIMODRIVE 611 et ne doivent pas être omises.

Q5 : Ce module est-il interchangeable avec d'autres variantes du 6SN1145-1AA00 ?Dans la série 6SN1145-1AA00-0CA, les suffixes de révision matérielle mineure (0CA0, 0CA1, 0CA2) sont généralement considérés comme interchangeables pour des fins de remplacement de maintenance — les caractéristiques électriques et les dimensions physiques sont identiques, le suffixe reflétant le niveau de révision de fabrication plutôt qu'une différence fonctionnelle. Cependant, la série 6SN1145-1AA00 dans son ensemble couvre plusieurs puissances nominales (10/25 kW, 28/50 kW et plus), et les modules de différentes puissances nominales ne sont pas

interchangeables. L'installation d'un module d'alimentation de puissance inférieure à l'original entraînera des déclenchements de surintensité lors du fonctionnement normal. Confirmez toujours que la puissance nominale correspond à l'installation d'origine avant de substituer une unité.
