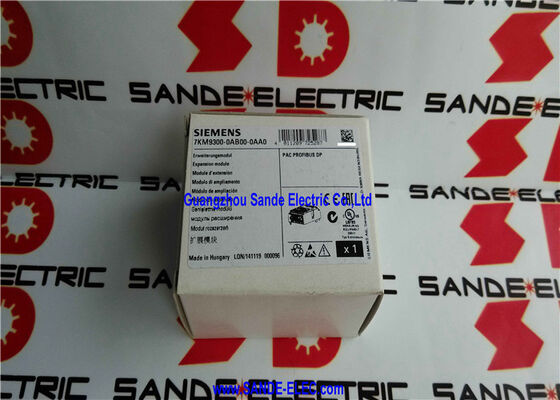

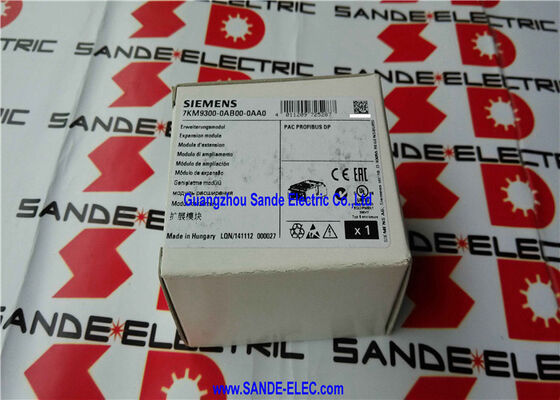

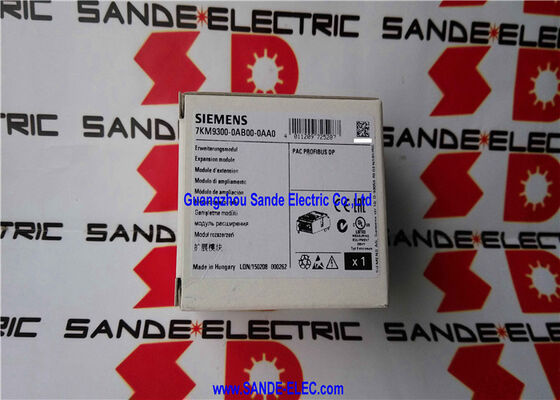

Le module de connexion de communication 7KM9300-0AB00-0AA0

Siemens 7KM9300-0AB00-0AA0 ∙ SENTRON PAC PROFIBUS DP Expansion Module ∙ Plug-In pour 7KM PAC3200 / PAC4200 compteurs d'énergie, 9 broches sous-D, 500V Isolation, IP20, 63 × 43 × 22 mm

Résumé

LeLes produits de la catégorie 1 doivent être présentés dans la catégorie 1 conformément à l'annexe II.est le module d'expansion PROFIBUS DP pour les compteurs d'énergie Siemens SENTRON PAC ¢, en particulier les appareils de mesure 7KM PAC3200 et PAC4200.Il transforme un compteur d'énergie autonome en un PROFIBUS DP esclave entièrement connecté, rendant tous les paramètres mesurés par le compteur: tension, courant, puissance, énergie, facteur de puissance, fréquence, harmoniques, disponibles pour tout maître DP PROFIBUS du réseau de l'installation.

La proposition de valeur fondamentale est simple: les compteurs d'énergie placés dans les panneaux de distribution d'énergie, les compartiments des commutateurs et les centres de commande du moteur collectent des données électriques précieuses.Ces données ne sont utiles que si elles peuvent atteindre le système de contrôle., un logiciel de gestion de l'énergie ou une plateforme SCADA qui agit sur elle.

Sans interface de communication, le compteur affiche ses relevés localement sur son propre écran ¥ lisible uniquement par une personne debout devant le tableau.toutes les quantités mesurées circulent en continu à travers le réseau PROFIBUS de l'usine où qu'elles soient nécessaires.

Le module s'installe comme un plug-in directement dans la fente d'expansion du PAC3200 ou du PAC4200, sans espace de montage supplémentaire, sans alimentation électrique séparée, sans câblage externe entre le module et le compteur.

L'architecture d'expansion du PAC3200 a été conçue avec cette modularité à l'esprit: une seule fente accepte soit un module PROFIBUS DP, PROFINET, Modbus RTU, ou RS485,permettant au même matériel de compteur de servir différentes architectures de communication en échangeant le module plug-in.

Principales spécifications

Échange cyclique de données Ce qui est transmis sur PROFIBUS

Le protocole PROFIBUS DP fonctionne dans un modèle de sondage maître-esclave cyclique: le maître DP (généralement un processeur Siemens S7-300 ou S7-400),ou tout contrôleur principal PROFIBUS DP) envoie une demande au module PROFIBUS du PAC3200 à chaque cycle de bus, et le module répond avec les données actuellement mesurées.

Grâce au fichier de configuration GSDML chargé dans la configuration matérielle du maître PROFIBUS, l'ingénieur sélectionne les quantités mesurées du PAC3200 à inclure dans le cadre de données cyclique.

Le PAC3200 mesure un ensemble complet de paramètres de qualité de l'alimentation: tensions triphasées (L-L et L-N), courants triphasés, puissance active, réactive et apparente triphasée,facteurs de puissance triphasés, fréquence, énergie active et réactive totale (import et export pour le comptage en quatre quadrants), teneur en harmoniques et valeurs de la demande.

Il n'est pas nécessaire que tous ces éléments figurent dans chaque message PROFIBUS la configuration GSDML permet de sélectionner uniquement ce dont le système de commande a réellement besoin, ce qui optimise l'utilisation du cycle de bus.

L'avantage pratique de cette configuration sélective est l'efficacité de la bande passante: a PROFIBUS network serving many PAC3200 meters (each with its own PROFIBUS module) does not need to transmit the full meter dataset from each node in every cycle — only the quantities actively used by the control system are included, laissant la capacité de bus pour d'autres appareils.

Données acycliques ¢ DPV1 Accès à l'ensemble complet des paramètres

Au-delà du canal cyclique,le 7KM9300-0AB00-0AA0 prend en charge l'échange de données acycliques via PROFIBUS DPV1 le protocole PROFIBUS DP étendu qui permet la lecture et l'écriture des enregistrements de données en dehors de l'analyse cyclique. Le DPV1 est utilisé pour:

Accès à la configuration:Lire et écrire les paramètres de configuration PAC3200 (ratios CT, ratios VT, configuration du système de mesure, limites d'alarme) depuis le maître PROFIBUS sans accès physique au panneau avant du compteur.

Données de mesure étendues:Lire les quantités mesurées qui ne sont pas incluses dans le canal cycliqueou des paramètres nécessaires moins fréquemment ¥ à la demande plutôt qu'à chaque cycle de bus.

Données diagnostiques:Le canal DPV1 contient des informations de diagnostic de l'appareil, l'état du module, les signaux de défaut de communication,et les résultats d'autotests qui fournissent au maître PROFIBUS une surveillance détaillée de l'état du compteur d'énergie sans interrompre le cycle normal de mesure.

Questions fréquentes

Q1: Le module 7KM9300-0AB00-0AA0 peut-il être utilisé avec les entrées et sorties numériques du PAC4200 via PROFIBUS?

Oui, lorsque le module DP PROFIBUS est installé dans un PAC4200 (qui comprend des entrées et sorties numériques intégrées),l'état d'E/S de ces entrées et sorties est accessible via le canal cyclique PROFIBUS et via DPV1.

Les octets de commande dans le canal cyclique permettent au maître PROFIBUS de contrôler les sorties numériques du PAC4200 déclenchement d'une sortie d'impulsion ou commutation d'un relais de commande, tandis que l'état d'entrée et toutes les quantités mesurées sont lues dans le même cadre cyclique.

Q2: Combien de PAC3200 de 7 km avec des modules PROFIBUS peuvent être connectés à un segment DP PROFIBUS?

Un segment DP PROFIBUS standard prend en charge jusqu'à 32 stations (nœuds) sans répéteur.Chaque PAC3200 avec un module PROFIBUS occupe une adresse slave.

Dans la pratique, le nombre de compteurs sur un seul segment est limité par l'exigence de temps de cycle du bus, plus il y a d'esclaves et plus il y a de données par esclave.plus chaque cycle de balayage complet prend de temps à la vitesse de bus configurée (généralement 1.5 Mbit/s pour les réseaux mixtes).

Q3: Quel fichier GSD est requis pour configurer le module PROFIBUS du PAC3200 dans STEP 7?

Le module PROFIBUS DP nécessite le fichier GSD fourni par Siemens pour la série PAC 7KM. Le fichier GSD définit le format de données du module, les options de données cycliques (quelles quantités mesurées peuvent être sélectionnées),et les capacités de diagnostic.

Le fichier est téléchargé depuis Siemens Industry Online Support et importé dans le catalogue matériel de STEP 7.après quoi le PAC3200 avec le module PROFIBUS apparaît comme un esclave DP PROFIBUS configurable dans l'interface HW Config.

Le fichier GSDML prend en charge la sélection individuelle des quantités mesurées pour le canal cyclique afin d'optimiser l'utilisation de la bande passante du bus.

Q4: La version -0AB00-0AA0 est-elle directement interchangeable avec le module successeur -0AB01-0AA0?

Le -0AB01-0AA0 est le successeur du -0AB00-0AA0, étendant la compatibilité aux appareils supplémentaires (PAC3220, 3VA COM100/800) au-delà du PAC3200/PAC4200.les deux modules fonctionnent comme des esclaves PROFIBUS DP avec la même interface de données.

Physiquement, les deux modules s'installent dans le même emplacement d'expansion PAC.et la configuration matérielle du portail STEP 7 / TIA doivent être vérifiées lors de la substitution de l'une à l'autre dans un projet existant.

Q5: Le module PROFIBUS et l'affichage intégré du PAC3200 peuvent-ils fonctionner simultanément?

Le module DP PROFIBUS et l'écran local et le clavier du PAC3200 fonctionnent indépendamment et simultanément.

Alors que les données mesurées sont transmises en temps réel via PROFIBUS, l'affichage local du compteur continue d'afficher ses écrans de mesure normauxl'énergie et les boutons du panneau avant restent fonctionnels pour les changements de paramètres locaux.

L'installation du module PROFIBUS ne désactive ni ne modifie aucune capacité de fonctionnement local du PAC3200.
