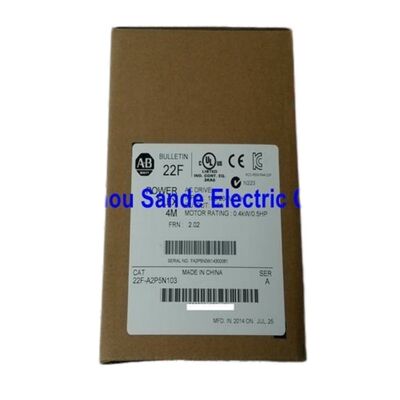

Allen-Bradley PowerFlex 4M 22F-A2P5N103 — Variateur de fréquence AC 0,4 kW / 0,5 CV

Un variateur qui fait plus que contrôler la vitesse

Parcourez l'atelier de n'importe quelle usine de fabrication utilisant des équipements Allen-Bradley et vous trouverez de petits variateurs comme le22F-A2P5N103fonctionnant silencieusement derrière les convoyeurs, les petites pompes, les lignes d'emballage et les constructions de machines OEM — faisant exactement ce pour quoi ils ont été conçus avec un minimum de tracas. Le PowerFlex 4M est la réponse de Rockwell Automation à une question simple : à quoi ressemble un variateur au niveau de la machine lorsque la taille compacte, le câblage simple et la flexibilité d'application réelle sont les priorités absolues ?

Le22F-A2P5N103est la puissance de sortie d'entrée de gamme de la famille PowerFlex 4M —0,4 kW (0,5 CV), entrée monophasée, sortie triphasée, facteur de forme Frame A. Il convertit une alimentation standard monophasée 200–240V en une sortie triphasée à fréquence variable pour contrôler un petit moteur à induction AC avec une capacité de régulation de vitesse complète. Pour les OEM qui construisent des machines destinées à être expédiées dans le monde entier, cette entrée monophasée est souvent le facteur décisif. L'alimentation monophasée est disponible presque partout ; le triphasé ne l'est pas.

Décoder le numéro de catalogue : ce que 22F-A2P5N103 vous indique

Chaque caractère d'un numéro de catalogue PowerFlex 4M a une signification spécifique. Décomposition de22F-A2P5N103:

Le "N" dans la position du filtre mérite d'être noté. Cette variante n'inclut pas de filtre CEM intégré. Pour les installations dans des environnements où la conformité CEM EN 61800-3 est requise, un filtre externe de la série 22F-RF doit être ajouté séparément. Pour les environnements non réglementés ou les applications où le panneau intègre déjà un conditionnement de ligne, la version non filtrée réduit les coûts sans affecter les performances du variateur.

Spécifications techniques complètes

Entrée monophasée, sortie triphasée — pourquoi c'est important

L'architecture électrique du 22F-A2P5N103 est l'un de ses attributs les plus pratiques pour l'installation dans le monde réel. Le variateur accepte une alimentation standardmonophasée 200–240Vet synthétise unesortie triphaséeéquilibrée pour le moteur. Cela signifie qu'un constructeur de machine peut spécifier un moteur à induction triphasé standard — qui offre une meilleure efficacité, une construction plus simple et une durée de vie plus longue que les moteurs monophasés — tout en se connectant à une alimentation murale monophasée.

La plage de fréquence de sortie s'étend de 0 à 400 Hz, bien au-delà de la fréquence de ligne de 50 ou 60 Hz. Cela donne au système de contrôle la capacité de faire fonctionner le moteur connecté à une vitesse supérieure à la base (affaiblissement de champ) si l'application l'exige, ou de le faire monter en rampe en douceur depuis un arrêt complet jusqu'à la vitesse cible avec des rampes d'accélération et de décélération programmables indépendamment. Les temps d'accélération et de décélération sont tous deux réglables indépendamment de 0 à 600 secondes par incréments de 0,1 seconde, offrant aux concepteurs un contrôle précis sur la manière dont le variateur répond aux commandes de changement de vitesse, de manière agressive ou douce.

E/S intégrées : câblage sans automate externe

Un avantage souvent négligé de la plateforme PowerFlex 4M est la quantité de capacité de contrôle intégrée directement dans le variateur sans nécessiter de contrôleur programmable séparé.

Le 22F-A2P5N103 dispose decinq entrées discrètes 24V DC, toutes configurables en puits ou en source via un commutateur DIP sur la carte de contrôle. Celles-ci gèrent les commandes de démarrage/arrêt, la sélection de direction, la sélection de vitesse prédéfinie et la réinitialisation des défauts directement à partir de boutons-poussoirs ou de contacts de relais. Unesortie relais Formulaire Cfournit un signal de contact sec pour l'indication de fonctionnement, l'état de défaut ou la confirmation de vitesse atteinte — prêt à être câblé directement à un voyant ou à un circuit d'alarme. Deux canaux d'entrée analogique — un 0–10V DC et un 4–20 mA — acceptent les signaux de référence de vitesse des automates, des capteurs, des potentiomètres ou des contrôleurs de processus sans matériel de conditionnement de signal supplémentaire.

Pour les machines qui ne nécessitent qu'un contrôle de vitesse de base à partir d'un panneau local, le 22F-A2P5N103 peut fonctionner complètement de manière autonome à partir du clavier intégré, en utilisant le potentiomètre local pour la référence de vitesse. Aucun contrôleur externe requis.

Programmation : le démarrage rapide en 12 paramètres

Rockwell Automation a structuré le PowerFlex 4M autour du principe que les applications les plus courantes ne devraient pas nécessiter de connaissances approfondies en programmation. LeGroupe de programmes de basecontient les 12 paramètres qui couvrent la grande majorité des scénarios d'installation : fréquence minimale et maximale, temps d'accélération, temps de décélération, données de plaque signalétique du moteur et sélection de la source de contrôle. La plupart des ingénieurs de mise en service peuvent faire fonctionner un variateur dans une nouvelle application en moins de quinze minutes en utilisant uniquement le clavier frontal.

Pour des configurations plus complexes, le logicielConnected Components Workbenchoffre un accès basé sur PC à tous les paramètres du variateur via le port RS-485 intégré. Les paramètres peuvent être téléchargés à partir d'un variateur en fonctionnement, enregistrés dans un fichier, modifiés hors ligne et téléchargés vers un variateur de remplacement — un gain de temps considérable lors de la maintenance lorsqu'un variateur doit être échangé. La fonction Copycat du clavier (disponible avec les accessoires de clavier HMI distant en option) permet de stocker et de transférer des ensembles de paramètres entre les variateurs sans PC.

Les communications intégréesRS-485/DSIpermettent également les configurations réseau multi-points, la connectivité Modbus RTU et la compatibilité directe avec les contrôleurs MicroLogix et ControlLogix via des modules d'interface appropriés. Les cartes de communication enfichables en option étendent cela à DeviceNet, EtherNet/IP, PROFIBUS DP et BACnet — une voie d'amélioration utile si l'environnement de l'application devient plus complexe.

Gain de place : empilement zéro et montage sur rail DIN

L'espace du panneau est toujours limité dans la construction des machines, et les dimensions du châssis A du 22F-A2P5N103 reflètent cette réalité. L'empreinte compacte du variateur permetl'empilement zéro— les variateurs montés côte à côte sans espace — dans des températures ambiantes allant jusqu'à40°C. À des températures ambiantes plus élevées jusqu'à50°C, un espacement minimal entre les variateurs est nécessaire pour maintenir un flux d'air adéquat, mais les variateurs peuvent toujours être montés dans des configurations serrées qui obligeraient d'autres familles de variateurs à s'étaler.

Les variateurs de châssis A prennent en charge à la fois lemontage sur rail DINet le montage sur panneau standard. L'installation sur rail DIN est plus rapide lors de l'assemblage de la machine et simplifie le remplacement sur le terrain — le variateur se clipse sur le rail et se câble par l'arrière sans nécessiter de fixations séparées. Le montage sur panneau offre une sécurité supplémentaire pour les environnements à fortes vibrations.

Applications courantes

La puissance de 0,4 kW place le 22F-A2P5N103 dans la gamme des petites charges fractionnaires. Les applications où ce variateur est régulièrement spécifié comprennent :

• Contrôle de vitesse de petits convoyeurs sur les machines d'emballage
• Régulation de vitesse de pompes et ventilateurs à faible débit dans les équipements CVC
• Entraînement d'agitateur et de mélangeur dans les petits équipements de traitement
• Contrôle de broche ou d'avance sur les accessoires CNC compacts
• Manutention et indexation sur les équipements d'assemblage
• Constructions de machines OEM nécessitant une vitesse variable avec alimentation monophasée

Questions fréquemment posées

Q1 : Quels moteurs le 22F-A2P5N103 peut-il entraîner, et le moteur doit-il également être monophasé ?

Non — le moteur connecté doit être un moteur à induction ACtriphasé standardclassé pour 200–230V, 0,4 kW (0,5 CV). Le variateur gère la conversion monophasée vers triphasée en interne. La plaque signalétique du moteur doit indiquer une puissance nominale égale ou inférieure à 0,4 kW et une tension nominale compatible avec la plage de sortie 0–230V du variateur. L'utilisation d'un moteur monophasé avec ce variateur n'est pas recommandée ; la sortie du variateur est triphasée, et les moteurs monophasés ne sont pas conçus pour fonctionner à partir d'une source triphasée à fréquence variable.

Q2 : Le 22F-A2P5N103 inclut-il un filtre CEM intégré, et en ai-je besoin ?

Le"N"dans le numéro de catalogue désigne ceci comme lavariante non filtrée— aucun filtre CEM intégré n'est installé. La nécessité d'un filtre externe dépend de votre environnement d'installation et des normes applicables. Si l'équipement doit être conforme à la normeEN 61800-3(la norme CEM pour les variateurs de vitesse vendus en Europe et sur d'autres marchés réglementés), un filtre externe de la série 22F-RF doit être ajouté au câblage d'entrée. Si l'installation se trouve dans un environnement industriel non réglementé, ou si le filtrage CEM est géré ailleurs dans le panneau, le variateur non filtré fonctionne normalement sans. La version filtrée de ce variateur porterait un suffixe "A" ou "B" au lieu de "N" à cette position du numéro de catalogue.

Q3 : Le 22F-A2P5N103 peut-il être connecté à un automate pour la référence de vitesse et le contrôle, et si oui, comment ?

Oui, et la connexion est simple. L'entrée analogique 4–20 mA ou 0–10V DCaccepte un signal de référence de vitesse directement à partir de la plupart des modules de sortie analogique d'automate sans matériel supplémentaire. Les commandes numériques de démarrage, d'arrêt, de direction et de vitesse prédéfinie se connectent auxcinq entrées discrètes 24V DC, qui acceptent les signaux de sinking et de sourcing en fonction du réglage du commutateur DIP sur la carte de contrôle du variateur. Pour le contrôle en réseau, le portRS-485/DSI intégréfournit une communication Modbus RTU compatible avec les plateformes MicroLogix, SLC 500 et ControlLogix à l'aide de modules d'interface appropriés. Cette combinaison signifie que le variateur peut être entièrement intégré dans une architecture de contrôle Allen-Bradley ou tierce sans matériel de conditionnement de signal externe dans la plupart des cas.

Q4 : Le 22F-A2P5N103 ne dispose pas de transistor de frein. Qu'est-ce que cela signifie en pratique, et quand est-ce une limitation ?

L'absence de transistor de frein (indiquée par "0" dans le numéro de catalogue) signifie que ce variateur n'aaucune capacité de freinage dynamique. Lors de la décélération d'un moteur, le variateur réduit la fréquence de sortie. Si le taux de décélération est suffisamment lent pour que l'inertie du moteur ne provoque pas une augmentation excessive de la tension du bus DC, cela fonctionne sans problème. Si la charge a une inertie importante — masses rotatives comme des volants d'inertie, de plus grands ventilateurs ou des rouleaux — et qu'une décélération rapide est commandée, l'énergie régénérée du moteur en décélération n'a nulle part où aller, provoquant une surtension du bus DC et un déclenchement du variateur sur un défaut F005. Pour la plupart des petites applications de 0,4 kW pour lesquelles ce variateur est spécifié, l'inertie de la charge est suffisamment faible pour que le fonctionnement sans frein ne soit pas une limitation pratique. Si votre application nécessite des arrêts rapides et répétables sur une charge à forte inertie, les variantes PowerFlex 4M de châssis C (qui incluent un transistor de frein intégré) ou une famille de variateurs plus grande avec freinage dynamique seraient plus appropriées.

Q5 : Comment le 22F-A2P5N103 se compare-t-il au 22F-B2P5N103, et lequel devrais-je choisir ?

Les deux variateurs sont desunités PowerFlex 4M de 0,4 kW / 0,5 CV, sortie 2,5 A, châssis A— les spécifications de puissance et de sortie sont identiques. La différence réside dansl'alimentation d'entrée:

• 22F-A2P5N103: 200–240V AC,entrée 1 phase— pour les installations où seule une alimentation monophasée est disponible
• 22F-B2P5N103: 200–240V AC,entrée 3 phases— pour les installations où une alimentation triphasée est disponible

Si une alimentation triphasée est disponible au point d'installation, la variante avec préfixe B est le choix préféré, car l'entrée triphasée produit un courant d'entrée plus faible par conducteur, réduit la distorsion harmonique sur l'alimentation et est généralement plus efficace. La variante avec préfixe A existe spécifiquement pour les endroits où seule une alimentation monophasée est accessible — courante dans les petites installations, les installations à distance et les machines OEM destinées aux marchés mondiaux où la disponibilité du triphasé ne peut être garantie.

L'Allen-Bradley 22F-A2P5N103 est fabriqué par Rockwell Automation dans le cadre de la série de variateurs de fréquence AC réglables PowerFlex 4M. Vérifiez toujours les données de la plaque signalétique du moteur et les exigences de l'environnement d'installation par rapport au manuel de l'utilisateur PowerFlex 4M (publication 22F-UM001) et à la publication des données techniques (22F-TD001) avant l'installation.
